桌面式手动弹球游艺装置结构设计

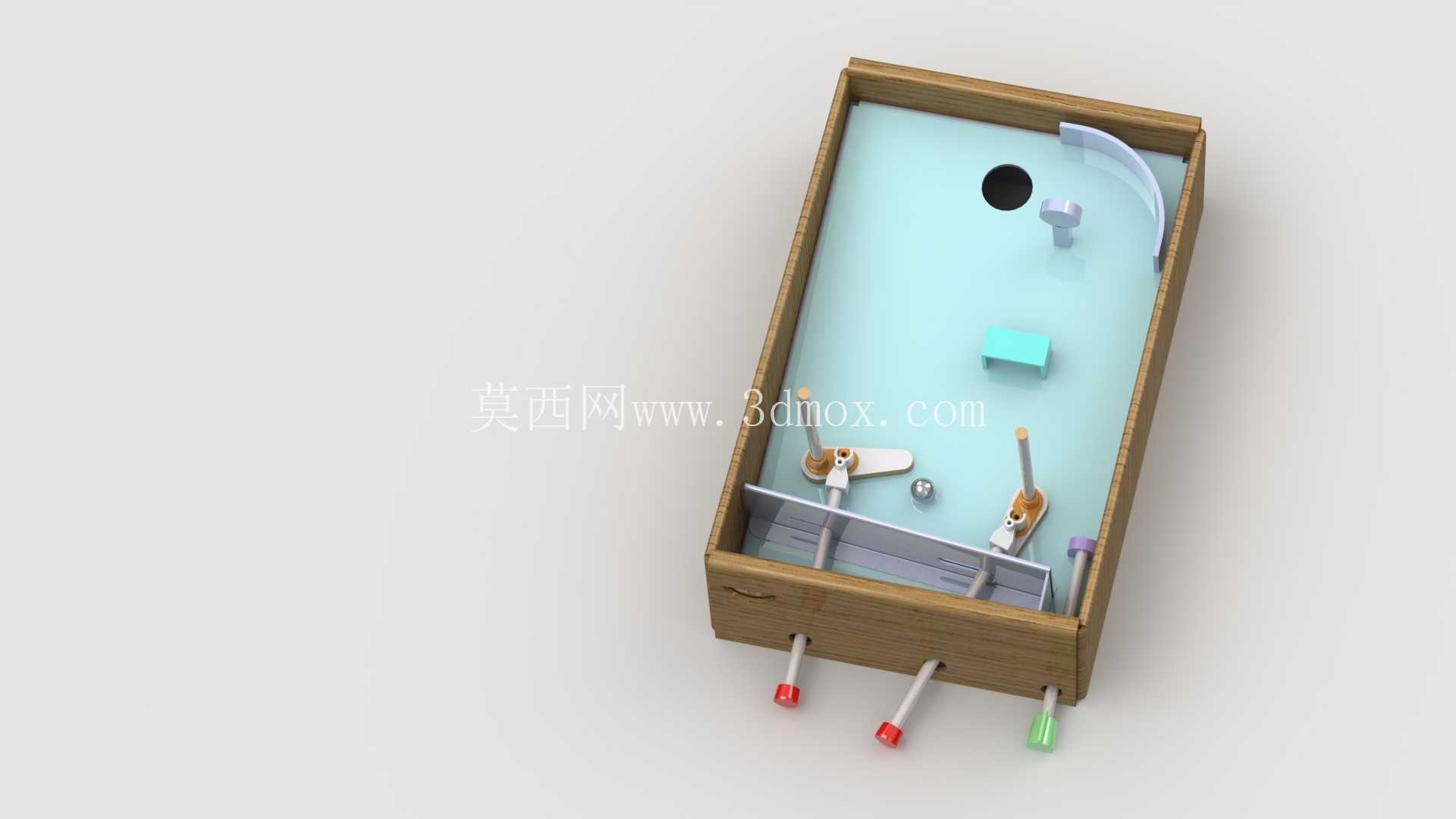

　　这款桌面式手动弹球装置，主要面向小型休闲游艺场景设计，可放置在桌面文创空间、休闲体验区、青少年科创教具场景中使用，整体结构完全依靠纯机械传动实现游玩功能，无需外接电路与动力源，依靠手动操控即可完成全部游玩流程。从结构设计逻辑来看，整体采用围合式木质框体作为承载主体，框体内腔做了圆角过渡处理，避免球体弹射过程中出现卡滞死角，内腔底面设置了不同功能的凸起结构与导向弧面，其中弧形导向板设置在腔体右上区域，可将高速弹射的球体导向中部障碍区，中部的矩形凸起块作为碰撞障碍改变球体反弹路径，圆形孔洞作为得分收集口，球体进入后即完成单次得分流程。

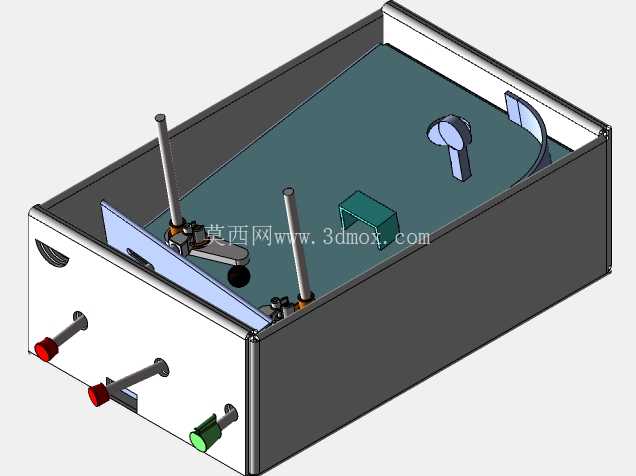

　　底部的操控组件是整个装置的核心功能区，共设置三组操控杆，其中两侧的红色端头操控杆对应底部的翻转挡板，中部灰色端头操控杆连接弹射顶杆，绿色端头杆作为辅助复位结构，操控杆与框体的配合处采用间隙配合设计，预留0.2mm的活动余量，既保证操控时的顺滑度，又避免间隙过大导致球体卡入缝隙。设计过程中优先考虑了装配的便捷性，所有内部功能组件都采用卡槽式固定结构，无需额外粘接或紧固件即可完成与木质框体的装配，框体的壁厚设置为8mm，既保证整体结构的抗冲击强度，避免频繁弹射撞击导致框体变形，又控制了整体重量，方便单人搬运挪动。

　　安装边界方面，整体外轮廓为矩形结构，底部为完全平面设计，放置时仅需要预留略大于框体外轮廓的平整台面即可，无需额外的固定安装结构，操控杆伸出框体底部的长度为35mm，放置时需要注意台面边缘预留足够的操控空间，避免操控杆触碰台面下方的障碍物影响操作行程。球体采用标准小尺寸钢球，直径与腔体内部的障碍间隙做了匹配设计，所有障碍之间的通行间隙都大于球体直径2mm以上，保证球体在腔体内反弹移动时不会出现卡死情况，底部翻转挡板的摆动角度设置为45度，刚好可以将落到底部的球体击打到腔体中部区域，挡板的转轴处做了限位结构，避免摆动角度过大导致球体直接飞出腔体。

　　腔体表面做了光滑涂层处理，降低球体滚动时的摩擦阻力，保证球体弹射后的移动行程足够，木质框体的边角都做了倒圆角处理，避免使用过程中尖锐边角造成磕碰划伤。从实际使用的角度出发，这款结构没有复杂的传动组件，日常维护仅需要定期清理腔体内的灰尘，在操控杆的配合位置涂抹少量润滑脂即可保证长期顺滑使用，所有易损部件都采用模块化设计，出现磨损后可以单独拆卸更换，不需要整体报废装置。在科创教学场景中，这款装置可以作为机械结构教学的实操案例，帮助学习者理解杠杆传动、碰撞反弹、路径导向等基础机械原理，也可以作为结构设计练习的参考案例，学习者可以通过调整内部障碍的位置、导向板的弧度、挡板的摆动角度来改变游玩难度，适配不同的使用需求。
