户外开放式钢结构瞭望值守梯台结构

这套户外开放式钢结构瞭望值守梯台，主要面向开阔场地的高位值守、巡检观测场景设计，常见于厂区周界安防、露天仓储场监管、野外作业点临时值守、大型施工场地全局观测等需要抬高观测视线的使用场景，相比固定砖混结构的值守岗亭，这套全钢结构的梯台可拆解运输、现场拼装，适配不同场地的临时或长期布设需求，无需做复杂的地基硬化处理，仅需将底部支撑脚与预埋钢板或硬化地面做锚固即可完成安装。

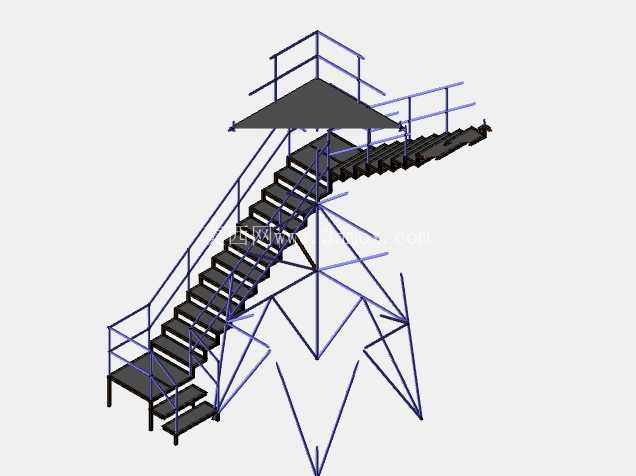

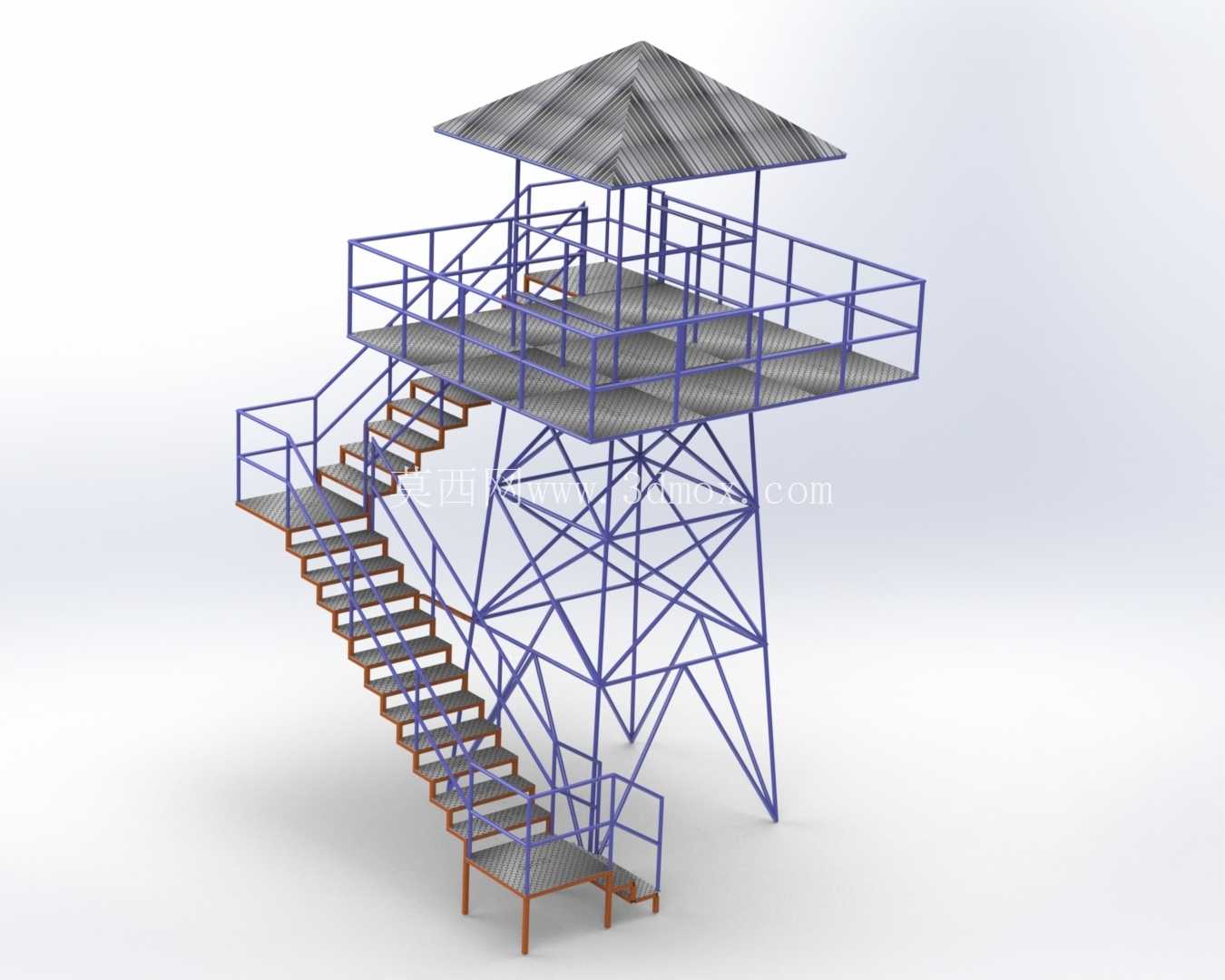

从结构功能来看，整套设施分为斜向登高梯段、顶部观测平台、桁架支撑体系、安全防护结构四个核心部分。斜向梯段采用等步距踏步设计，踏步高度控制在160-180mm区间，踏步宽度不小于250mm，符合人工登高的步幅习惯，避免长时间上下梯的疲劳感，梯段两侧全程设置双道横向防护栏杆，栏杆高度不低于1100mm，中间设置300-400mm间距的横杆，防止人员上下过程中失足跌落。顶部观测平台为人员站立值守区域，平台面积可满足1-2名值守人员同时站立，同时预留小型观测设备、通讯设备的放置空间，平台边缘同样设置满圈防护栏杆，顶部设置锥形防雨顶篷，可在小雨天气为值守人员提供基础遮蔽，顶篷采用斜向排水设计，避免平台区域积水。

支撑体系采用空间桁架结构，主支撑腿采用矩形钢管焊接成型，斜向撑杆按照三角形稳定结构排布，将梯段与顶部平台的载荷均匀传递到四个底部支撑脚，整套结构的抗风等级可满足内陆开阔区域10级风的使用要求，支撑结构的杆件连接全部采用焊接加螺栓紧固的双重固定方式，避免长期户外使用出现连接松动。设计过程中优先考虑了户外使用的耐候性，所有钢结构构件表面均做热浸镀锌处理，可减少露天环境下的锈蚀速率，延长整体使用寿命，构件之间的连接节点全部采用标准化设计，现场安装时无需二次切割焊接，仅需按照编号用螺栓拼接即可，单套设施的现场安装时间可控制在4小时以内，大幅降低现场施工的难度与成本。

安装边界方面，整套梯台的落地投影尺寸控制在3.5m×2.2m区间，不需要占用过大的场地面积，顶部平台的离地高度可根据实际观测需求调整，常规配置的平台高度为3.2m，可满足大部分开阔场地的视线无遮挡需求，若需要更高的观测高度，可通过加长主支撑腿、增加斜撑密度的方式调整，最高适配高度不超过6m，避免过高带来的结构稳定性风险。梯段的入口设置在结构侧方，入口处预留1.2m宽的操作空间，方便人员进出，同时可在入口处加装门禁锁具，限制无关人员攀爬。

在细节设计上，踏步表面采用花纹钢板制作，增加表面摩擦力，雨天或结露情况下也能保证踩踏防滑，防护栏杆的所有杆件端部都做圆弧打磨处理，避免尖锐边角划伤人员，顶部平台的地板采用镂空格栅设计，可快速排走平台表面积水，减少雨天湿滑风险，同时降低整体结构的风阻，提升大风天气下的结构稳定性。整套结构没有多余的装饰性构件，所有杆件都承担结构载荷或安全防护功能，在保证结构强度、使用安全的前提下尽可能控制整体自重，方便运输与吊装布设，对于需要临时布设观测点位的场景，还可在底部支撑脚加装可调节高度的脚杯，适配不平整的野外地面，无需额外做地面找平处理。
