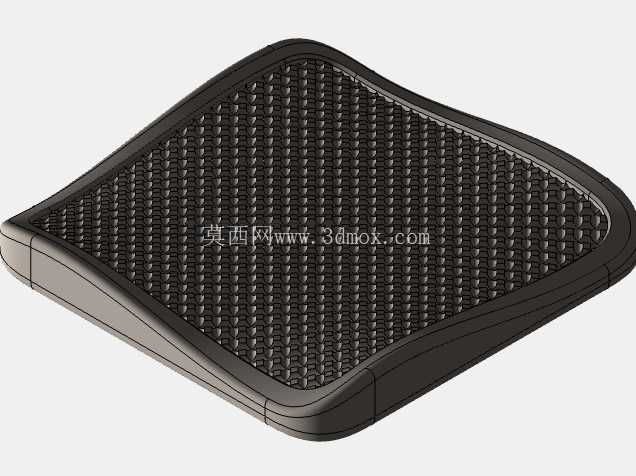

曲面滚花结构件三维设计方案

在机械结构设计领域，曲面滚花结构的应用场景覆盖了手动操作件、握持部件、防滑接触面等多个细分领域，这类结构的核心作用是在不额外增加零件体积的前提下，通过表面纹理提升接触摩擦力，同时兼顾部件的外观质感表现。不同于平面滚花的规则加工路径，曲面基底上的滚花设计需要优先匹配曲面的曲率变化，避免纹理在曲面弯折区域出现拉伸变形、纹理密度不均的问题，这也是这类结构设计的核心难点。

从实际使用场景来看，这类带曲面滚花的结构件常应用于手动调节旋钮、手持工具握柄、设备操作面板的防滑接触区，部分需要频繁手动拆装的设备端盖也会采用这类结构，替代传统的防滑筋设计，在有限的接触面积上获得更均匀的摩擦力反馈。设计过程中首先要确定滚花的基础参数，包括纹理的凸起高度、网格密度、纹理走向，这些参数需要结合接触场景的受力方向调整：如果是承受周向旋转力的旋钮类部件，滚花纹理需要兼顾周向和轴向的摩擦力，避免旋转施力时出现打滑；如果是承受轴向按压力的接触件，则需要适当提升纹理的凸起高度，增大按压时的接触阻尼。

设计这类曲面滚花结构时，首先要完成基础曲面的建模，确保基础曲面的曲率连续，没有局部的曲率突变，否则后续阵列纹理时会出现纹理与基底曲面无法贴合、局部凸起高度不一致的问题。完成基础曲面后，需要先在曲面的局部区域构建单个滚花单元的特征，这个单元特征的尺寸要结合整体曲面的大小确定，单元过小会导致加工难度提升，单元过大则会让纹理触感过于粗糙，无法达到预期的防滑效果。单个特征构建完成后，不能直接采用规则的线性阵列，需要采用沿曲面UV方向的随形阵列方式，让每个滚花单元都能贴合曲面的法向方向，保证所有纹理凸起的高度一致，不会出现局部纹理凹陷或者突出过多的问题。

从安装边界的角度考虑，这类带滚花的曲面结构件，滚花区域需要和零件的安装配合面预留足够的安全距离，一般预留距离不小于2mm，避免滚花纹理延伸到配合面区域，影响零件的装配精度。如果零件是采用注塑或者压铸工艺成型，滚花的凸起高度需要控制在0.3-0.8mm之间，凸起的边角需要做R0.1以上的圆角处理，避免成型过程中出现填充不满、脱模时纹理拉伤的问题。如果是采用机加工方式成型的金属零件，滚花的纹理密度需要匹配加工刀具的参数，避免刀具路径过密导致加工效率过低，同时也要考虑加工过程中刀具的让刀问题，在曲面曲率变化较大的区域适当调整走刀路径，保证纹理深度的一致性。

实际设计验证阶段，需要重点检查曲面弯折区域的纹理变形情况，尤其是在曲面的转角位置，很容易出现纹理被拉伸、网格形状畸变的问题，这时候需要调整阵列的参考方向，必要时对转角区域的纹理单元做单独的尺寸修正，保证整个滚花区域的纹理视觉均匀，触感一致。另外还要考虑零件使用过程中的清洁问题，滚花纹理的凹槽深度不能过深，否则容易积存灰尘、油污，增加后期维护的难度，对于需要经常接触油污的设备部件，滚花的凹槽可以做微小的斜度设计，方便清洁时油污顺着斜面流出。

这类曲面滚花结构相比传统的平面滚花、直纹滚花，能够更好地适配异形曲面的零件外形，在不破坏零件整体曲面流线型的前提下实现防滑功能，目前在精密手持设备、工业操作部件、消费类电子产品的结构件中应用越来越广泛。设计过程中需要平衡功能需求、加工工艺、外观效果三者的关系，不能单纯追求纹理的精细度而忽略加工可行性，也不能为了加工方便简化纹理设计导致使用时防滑性能不足。
