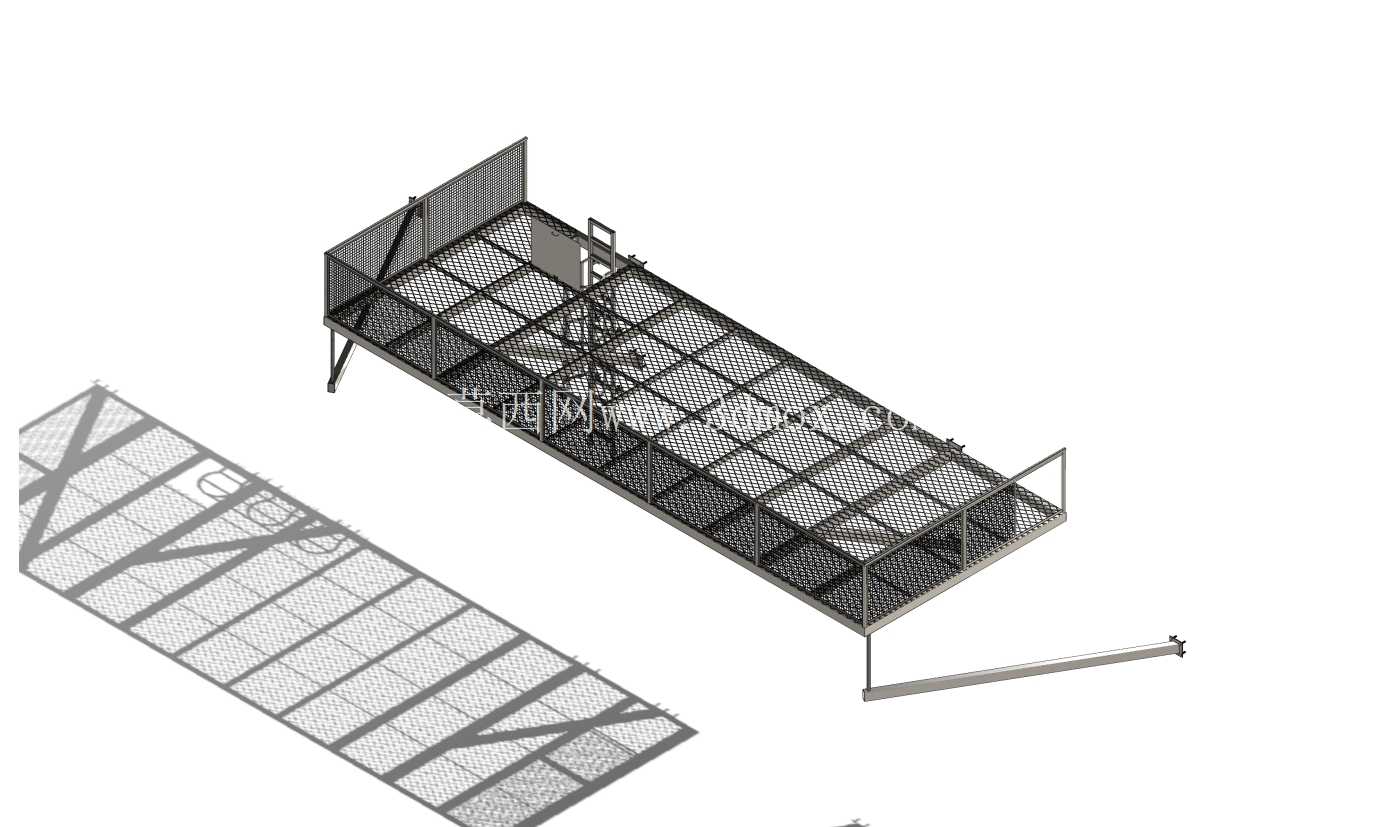

冷凝器支撑安装钢架平台结构

　　这套钢结构支撑平台主要面向商用及工业场景下的室外冷凝器安装需求，常见于商超中央空调外机布设、工业制冷机组室外安装、数据中心冷却系统外机架设等场景，解决冷凝器安装时的承重、检修操作、场地适配等实际工程问题。从结构设计来看，整体采用型钢焊接框架作为主承载结构，平台台面铺设钢格板，既保证整体承重能力，又能满足室外场景下的排水、通风需求，避免积水积灰对平台结构和冷凝器本体造成腐蚀，同时钢格板的通透结构不会遮挡冷凝器的进风面，保障冷凝器换热效率不受安装结构影响。

　　平台一侧设置有带防护栏的爬梯结构，方便运维人员登上平台开展冷凝器的日常检修、管路维护、部件更换等操作，平台边缘设置的防护围栏高度符合工业操作平台的安全规范，能避免运维作业时的坠落风险，围栏采用网格结构，不会额外增大平台的风阻，适配高层屋面、户外开阔场地的抗风需求。设计过程中优先考虑了安装边界的适配性，平台支腿采用可调节的支撑结构，能够适配不平整的屋面、地面安装场景，不需要额外做大面积的基础找平，降低现场安装的施工难度；支腿底部设置有安装固定板，可以通过膨胀螺栓与安装基面牢固固定，同时预留了减震垫的安装位置，能够减少冷凝器运行时的振动传递，降低振动带来的结构松动、噪音传递等问题。

　　平台的承载区域尺寸按照主流商用冷凝器的安装尺寸预留，框架上预设了多组通用安装孔位，能够适配不同品牌、不同功率段的冷凝器安装固定，不需要现场二次打孔焊接，提升现场安装效率。平台侧边预留了管路穿设的空间，方便冷凝器的冷媒管路、供电线路布设，同时设置有简易的管路固定支架，避免管路长期悬空出现变形、接口松动泄漏的问题。从结构受力角度，主框架采用矩形型钢作为主梁，次梁采用等边角钢排布，整体受力均匀，在满负荷承载冷凝器重量加上两名运维人员重量的工况下，结构变形量控制在安全范围内，不会出现结构失稳的问题。钢格板与框架之间采用焊接加螺栓固定的双重连接方式，避免长期户外使用、振动影响下出现格板松动移位的问题。

　　整个支撑结构所有外露钢材表面都做了防锈防腐处理，适配户外日晒雨淋的使用环境，延长结构的整体使用寿命。在实际工程应用中，这类支撑平台还能解决屋面安装时的防水层保护问题，支腿的接触面积经过加大设计，不会压坏屋面的防水层，同时平台抬高了冷凝器的安装高度，避免雨季地面积水浸泡冷凝器底部，减少冷凝器外壳腐蚀、电路受潮短路的风险。针对不同的安装场景，这套结构的支腿高度可以根据实际需求调整，既可以做低高度的地面垫高支撑，也可以做高支架的屋面架空安装，适配不同的场地高差、排水坡度要求。结构的连接节点都做了加强处理，在风荷载较大的区域使用时，也能保证整体结构的稳定性，不会出现晃动、倾覆的风险。
