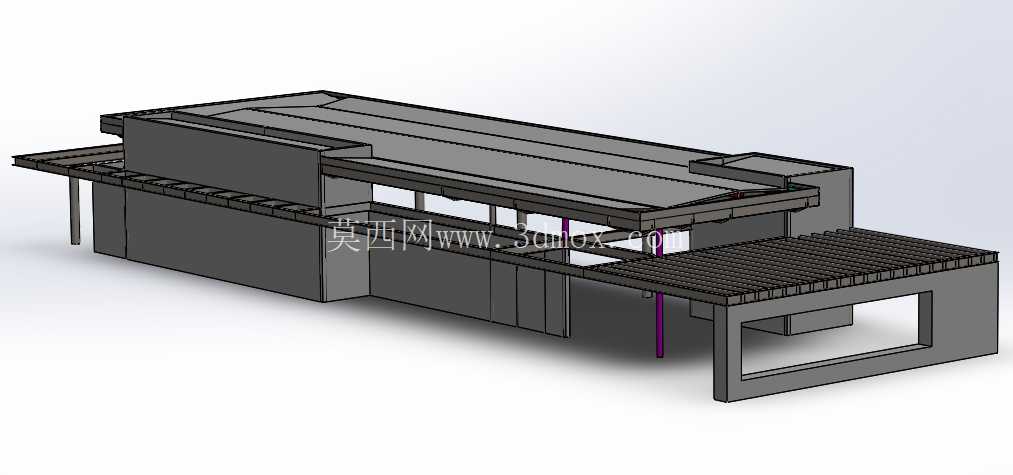

社交大厅钢结构主体框架三维设计

　　这套钢结构框架主要面向公共社交类建筑的主体承载需求，适配中小型室内外社交活动空间的搭建场景，可作为社区活动中心、企业休闲社交区、小型公共会客厅的上部承重结构使用，承担屋面荷载、侧向风载以及附属装饰构件的挂载需求。从结构布局来看，整体采用主次梁分层排布的设计逻辑，主受力梁沿空间长轴方向通长布置，截面选型优先考虑抗弯刚度需求，在控制构件自重的前提下保证大跨度区域的挠度变形在规范允许范围内，避免后期屋面铺装后出现下挠积水或者饰面开裂的问题。次梁按照固定间距垂直搭接在主梁上方，间距设置匹配常规屋面铺装板材的模数，减少现场裁切作业量，同时次梁上预留的安装孔位可直接适配常规的自攻螺钉固定方式，降低现场施工的打孔作业量。两侧延伸的外挑廊架结构，采用变截面挑梁设计，挑梁根部与主框架立柱做刚性连接，连接节点处设置加劲肋强化局部承载能力，避免挑梁端部受载后出现根部焊缝撕裂的问题，外挑区域的荷载通过挑梁直接传递到主立柱，再由立柱传导至下部基础，整个传力路径清晰直接，没有冗余的传力环节，能有效降低材料损耗。立柱采用矩形截面型钢，沿建筑外围均匀布置，柱脚位置预留地脚螺栓连接孔，可直接与下部混凝土基础的预埋螺栓对接，安装时可通过柱脚的调节垫片调整框架整体水平度，降低基础施工误差对上部结构安装的影响。

　　在结构的局部连接位置，设置了交叉式的竖向支撑构件，主要用于抵抗水平方向的风荷载以及地震作用下的侧向剪力，避免框架整体出现侧向失稳，支撑构件采用圆钢截面，两端通过铰接节点与梁柱连接，既可以提供足够的侧向刚度，又不会因为温度变形产生额外的内应力。整个框架的构件拆分充分考虑运输与现场安装的便利性，单根构件的长度控制在常规货运车辆的运输尺寸边界内，现场拼接节点全部采用高强螺栓连接，不需要现场焊接作业，既可以提高安装效率，又能减少现场焊接带来的防腐层破坏问题。所有构件的连接孔位都在工厂预制阶段完成加工，孔位精度控制在毫米级，现场安装时不需要二次扩孔，构件之间的拼接间隙控制在规范允许范围内，保证安装完成后的整体结构精度。

　　从设计细节来看，屋面区域的梁体上预留了装饰吊顶、照明管线、通风管道的挂载点位，点位位置避开了梁体的主受力区域，不会对梁体的结构强度造成影响，后期机电安装时可以直接利用预留点位固定挂件，不需要额外在梁体上钻孔。外挑廊架的边缘位置预留了遮阳构件、栏杆的安装接口，接口的位置与尺寸匹配常规的成品栏杆与遮阳系统的安装要求，可直接对接市面常见的成品配件，减少定制化配件的成本。整个结构的防腐处理采用常规的抛丸除锈后喷涂防腐底漆的工艺，构件表面的涂层厚度满足户外使用的防腐要求，若用于室内场景可适当降低涂层厚度以控制成本。

　　在建模过程中，所有构件的截面参数、节点连接方式都严格遵循钢结构设计规范的要求，构件之间不存在干涉问题，装配逻辑完全匹配现场施工的安装顺序，可直接用于结构受力验算、施工下料指导以及安装工序模拟，帮助施工团队提前预判安装过程中可能出现的构件碰撞、工序冲突问题，减少现场返工的概率。框架的整体尺寸适配常规中小型社交空间的使用需求，内部净空高度满足人员活动以及装饰吊顶的安装要求，外挑区域的宽度满足廊下通行以及临时休憩的空间需求，整体比例协调，在满足结构承载需求的前提下，尽可能优化构件截面尺寸，控制整体用钢量，降低项目的整体造价。
