工业厂房弧形顶金属钢架结构设计

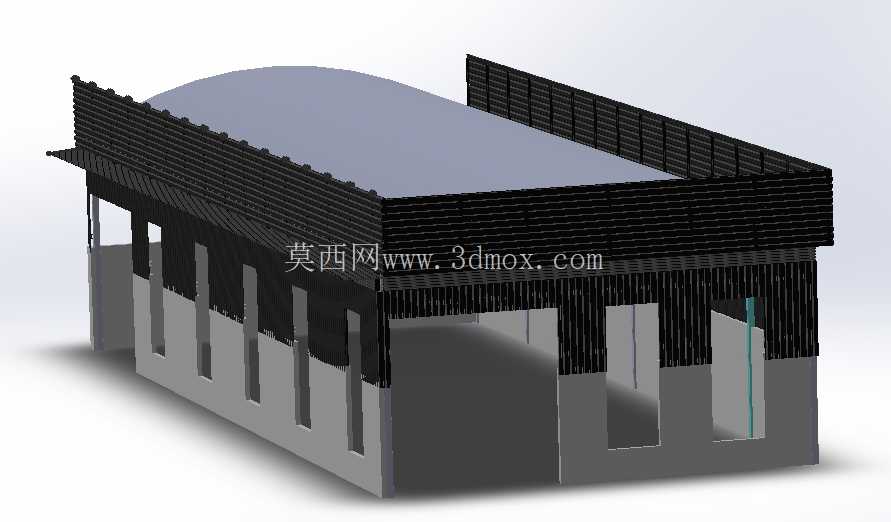

这套金属钢架结构主要面向中小型工业生产厂房、临街配套作业站点的搭建需求，在县域级加工厂区、城郊物流中转站点的附属作业区场景中适配性较强，可直接作为单层生产作业空间的主体承重框架使用，无需额外对主体受力结构做二次冗余加固。从实际落地的使用场景来看，这类结构常被用作小型机加工车间、农资临时存储点、村镇级加工工坊的主体骨架，上部弧形顶的设计首先考虑了雨雪天气的自然排水需求，相比平顶结构可减少屋面积水积雪的静载压力，降低长期使用过程中屋面渗漏的概率，同时弧形顶面的风阻系数更低，在南方多台风、北方多强风的区域，结构整体的抗风揭表现优于同跨度的常规平顶钢架。

结构的受力逻辑做了分层处理，下部采用混凝土材质的围护墙基，墙基高度刚好覆盖常规场地积水的最高警戒水位，可避免日常降雨溅水、场地清扫积水对金属构件的腐蚀，墙基上方预留的规整洞口对应常规的采光窗与人员、小型机具进出的通道位置，无需后期在主体钢架上额外切割开孔破坏受力完整性。上部的金属围护构件采用竖向排布的压型板材，板材与横向檩条之间采用隐藏式固定件连接，外表面无突出的螺栓头，可减少长期户外使用过程中固定件锈蚀带来的围护板脱落风险，同时竖向排布的板材在雨水冲刷时可顺着板缝自然流下，积灰残留量远低于横向排布的围护方案。

主体钢架的节点设计全部采用栓接组合形式，没有采用现场焊接的节点方案，所有构件均可在工厂预制完成后运输到现场拼装，不需要大型吊装设备长时间驻场，对于交通不便的村镇场地、场地狭窄的老旧厂区改造场景十分友好。安装边界方面，这套结构的跨度适配12米到18米的常规场地宽度，纵向长度可根据实际场地需求通过增减标准节段调整，不需要重新设计主体受力构件，柱脚位置预留的锚栓孔与常规混凝土独立基础的预埋螺栓位置完全匹配，基础施工时只要按照给定的定位尺寸预埋锚栓，现场拼装时不需要额外扩孔调整。

设计过程中特意规避了常规钢架厂房的几个常见问题：一是檐口位置做了外挑延伸，外挑长度刚好覆盖墙基外侧的排水区域，雨天屋面流下的雨水不会直接冲刷墙基表面，可延长下部混凝土墙基的使用寿命；二是屋面弧形的曲率经过反复验算，在保证内部净空高度满足常规4.5米作业需求的前提下，尽可能降低了屋面的整体高度，减少了结构整体的受风面积，同时也降低了屋面围护材料的用量；三是所有金属构件的连接位置都预留了后期防腐维护的操作空间，不需要拆解主体结构就可以对节点位置做定期的防腐补涂作业，降低了全生命周期的维护成本。

从结构受力的冗余度来看，这套钢架的恒载、活载取值完全满足常规工业建筑的荷载要求，屋面除了自重之外，可承受当地常规的积雪荷载与屋面检修荷载，围护结构可承受10级大风的正面风压，不需要额外增设抗风缆绳等辅助加固构件。内部空间没有设置多余的中柱，整个作业区域内部完全连通，可灵活布置小型加工设备、物料货架，也可根据后期使用需求灵活分隔出办公区、物料存储区，不会因为结构柱的限制影响空间利用率。
