阿基米德原理自动防洪挡水闸结构设计

在城市内涝防控的工程场景中，地下车库、地下室、地下商业街等低于市政路面的空间，历来是暴雨积水倒灌的高风险区域，传统的人工堆筑沙袋、手动安装挡水板的防汛方式，不仅响应速度慢，需要投入大量人力在短时间内完成布设，还容易因预警不及时、人员到位滞后导致积水涌入，造成财产损失。这款自动防洪闸门的设计，正是针对这类地下空间出入口的防汛痛点，完全依托阿基米德浮力原理实现无动力自动触发，不需要外接电源、不需要传感器与电控系统，从根源上避免了断电、电控故障导致的防汛失效问题。

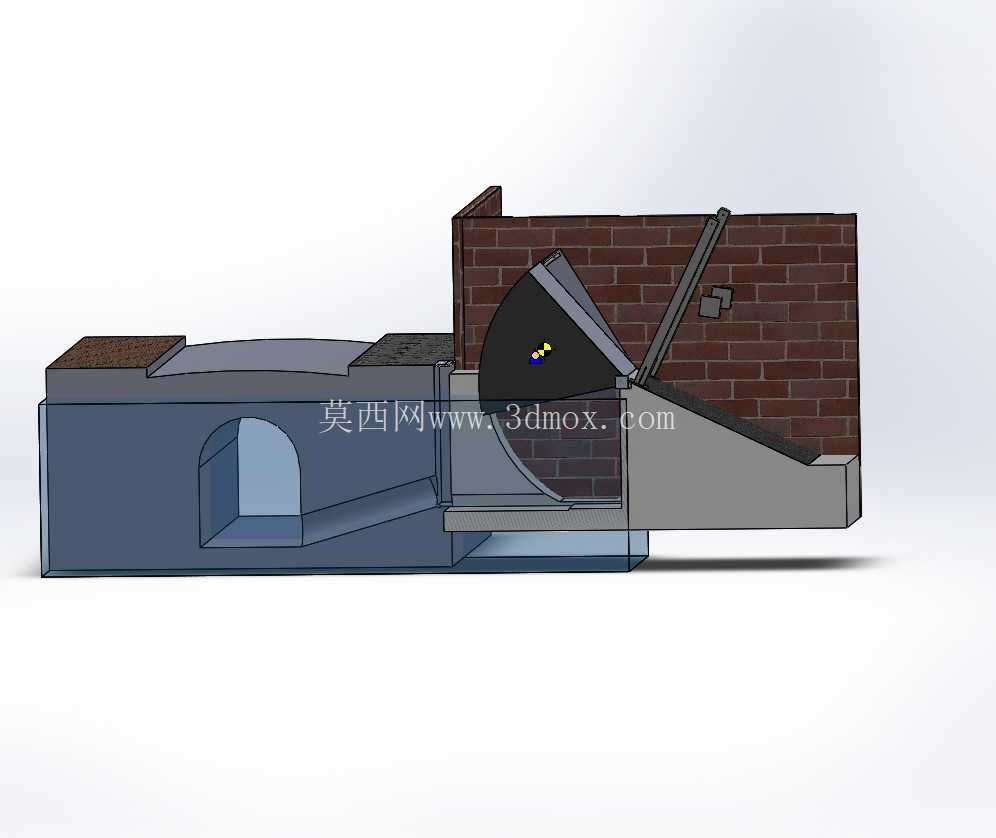

从实际功能逻辑来看，该装置的核心触发部件为内置的浮体结构，当外部路面积水深度达到预设的触发阈值时，积水会顺着预设的导流通道进入闸门的浮体腔，浮体在积水浮力作用下产生向上的抬升力矩，通过铰接的扇形闸板结构绕固定转轴转动，最终闸板抬升至完全封堵出入口通道的位置，实现积水的阻隔；当积水退去后，浮体腔内存水顺着导流孔缓慢排出，闸板在自身重力作用下自动回落至地面以下的预埋安装槽内，完全不影响日常行人和车辆的正常通行，不需要人工进行复位操作。

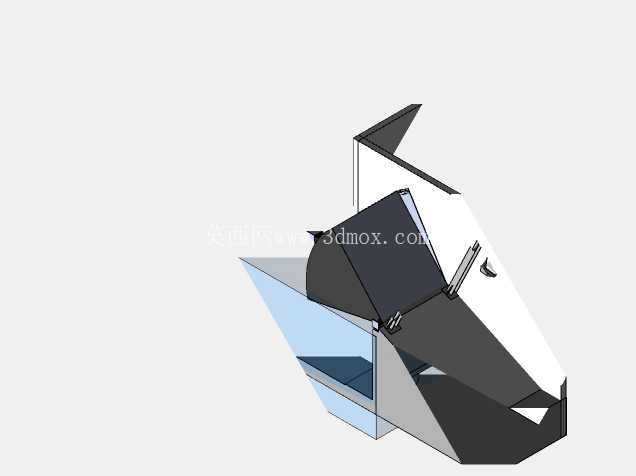

设计过程中，首先需要匹配安装场景的出入口宽度、地面标高差来确定闸板的外形尺寸，常规适配单车道地下车库出入口的版本，闸板有效挡水高度可覆盖60cm以内的路面积水，完全满足国内多数城市的内涝防治设防标准；安装边界上需要在出入口路面施工阶段提前预埋设备的安装槽体，槽体深度与闸板完全收回后的高度匹配，槽体底部预设排水坡度与排水孔，接入场地的雨水排放系统，避免日常槽内积水积灰影响闸板抬升动作。闸板的迎水面采用弧形扇形结构，相比传统直板挡水结构，这种弧形结构可以将积水的侧压力部分转化为对闸板转轴的下压应力，降低铰接部位的受力负载，同时闸板背部设置有可随闸板抬升同步展开的斜向支撑结构，当闸板抬升至最大挡水位置时，支撑臂自动卡入预设的限位槽内，形成稳定的三角受力结构，可承受积水持续冲击与侧压，不会出现闸板被水压冲翻的问题。

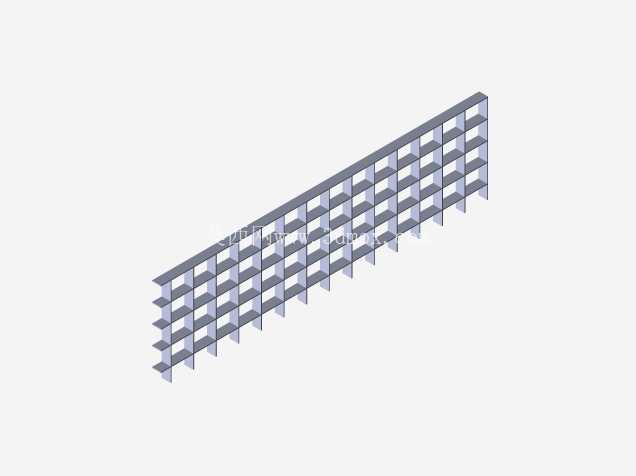

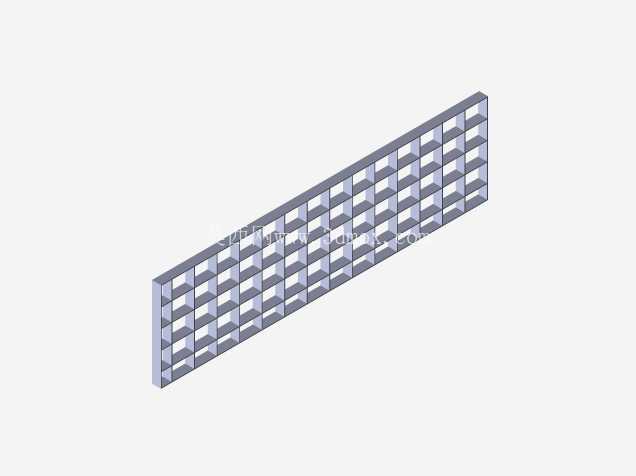

结构细节上，闸板与预埋槽的衔接部位设置有柔性密封胶条，当闸板抬升到位后，胶条受闸板压力与侧部水压作用完全贴合密封面，杜绝缝隙渗水的问题；浮体腔的进水通道设置有初步过滤结构，可阻挡落叶、塑料袋等杂物进入腔体内卡滞浮体运动，日常运维只需要定期清理进水口的杂物即可，不需要复杂的维护操作。不同于电动驱动的自动防洪闸，这款纯机械浮力触发的结构没有复杂的电控元件，不存在长期闲置导致的电池亏电、线路老化、传感器失灵等问题，即使在暴雨导致片区全面停电的极端场景下，依然可以可靠触发动作，对于无人值守的地下空间出入口适配性极强。

建模过程中需要重点验证浮体的浮力与闸板自重的力矩平衡，确保积水达到触发水位时闸板可以顺畅抬升，同时避免水位轻微波动导致闸板误动作；铰接转轴的位置需要做耐磨与防锈处理，适配户外长期潮湿的使用环境，所有与积水接触的结构件都选用耐水腐蚀的材质，延长设备的整体使用寿命。安装时需要保证预埋槽的水平度，确保闸板收回后与路面完全齐平，不会出现凸起绊通行人员、影响车辆通行的问题，槽体与周边路面的衔接处需要做防水密封处理，避免积水从槽体周边缝隙渗入地下空间。
