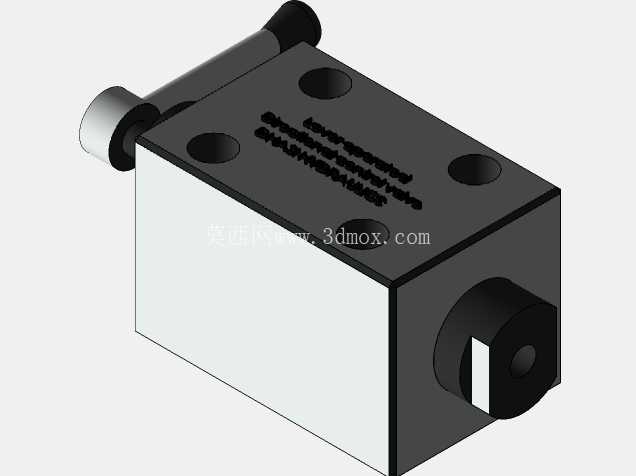

杠杆操纵式直流方向控制阀三维结构

　　在小型液压站、工装夹具液压回路、移动式小型液压设备的油路搭建场景里，这类杠杆操纵的直流阀是很常见的手动控制元件，它不需要接入电控信号，完全依靠操作人员扳动侧伸的杠杆拨杆来切换内部油路通断状态，很适合没有布设控制电路、需要现场人工即时干预油路走向的作业场景，比如小型压装工装的手动压合控制、维修用便携式液压动力单元的油路切换、非标设备调试阶段的临时油路操控，都能看到这类阀的实际应用。

　　从结构设计逻辑来看，这款阀采用方块式集成阀体设计，主体阀块做了规整的六面体加工，四个角位预留的沉头安装孔是用来穿装固定螺栓的，安装时可以直接贴装在液压阀块的安装基面上，也可以通过支架独立固定，安装孔的孔距遵循常规通径手动换向阀的安装尺寸规范，能和同通径的标准阀位直接适配，不需要额外加工转接板，降低现场改装的加工成本。阀体侧面伸出的杠杆操纵轴做了限位结构设计，扳动杠杆时的行程有明确的机械硬限位，避免操作时超行程损坏内部的阀芯密封结构，轴伸端做了防尘密封处理，能阻挡车间环境里的金属切屑、粉尘进入阀芯配合面，延长元件的无故障使用周期。

　　阀体正面的油口采用标准的公制细牙螺纹接口，和常规液压管路的管接头可以直接匹配，不需要额外转换接头，油路进出方向在阀块表面做了隐形的刻印标识，现场接管时不需要额外对照图纸就能快速分辨油口功能，减少接管出错的概率。从内部功能实现来说，这款阀是二位三通的直流式结构，杠杆扳动到不同位置时，内部的圆柱阀芯在阀腔内做轴向滑动，切换不同油口之间的连通状态，实现执行元件的动作方向切换或者油路卸荷，阀芯和阀腔的配合间隙控制在微米级，既能保证阀芯滑动顺畅无卡滞，又能减少内泄漏量，避免系统掉压。设计时特意将操纵杠杆的布置方向和油口方向做了垂直错位，现场接管之后不会和操作手柄产生空间干涉，操作人员站在设备操作侧就能轻松扳动杠杆，不需要探身到管路缝隙里操作，降低现场操作的安全隐患。阀体的外形做了倒角处理，没有尖锐的加工棱角，避免安装调试时划伤操作人员，外露的轴端和端盖都做了发黑防锈处理，在车间潮湿或者有少量切削液飞溅的环境里也不容易出现锈蚀卡滞的问题。

　　在三维建模过程中，这类阀的建模重点首先是安装孔位的位置度精度，必须和实际样本的安装尺寸完全一致，否则做阀块设计或者安装支架设计时会出现装不上的问题；其次是操纵杠杆的摆动行程包络要准确，在做设备整体布局时要预留足够的操作空间，避免杠杆摆动时和周边的管路、其他元件产生碰撞；另外油口的螺纹深度、接口位置也要和实物匹配，避免后期管路装配时出现接头拧入深度不足或者干涉的问题。这类手动杠杆阀相比电磁阀，优势在于不需要供电就能工作，抗污染能力更强，在工况比较恶劣、电控系统容易出故障的场景下可靠性更高，而且操作反馈直接，操作人员扳动杠杆时能通过手感直接感知阀芯是否切换到位，不会出现电控信号丢包导致的误动作。在做小型液压设备的选型时，这类阀的额定流量、额定工作压力要和系统参数匹配，安装时要保证阀块安装面的平面度符合要求，避免螺栓拧紧之后阀体变形导致阀芯卡滞，日常维护时只需要定期检查轴伸端的防尘密封是否破损，及时更换老化的密封件就能保证长期稳定工作。
