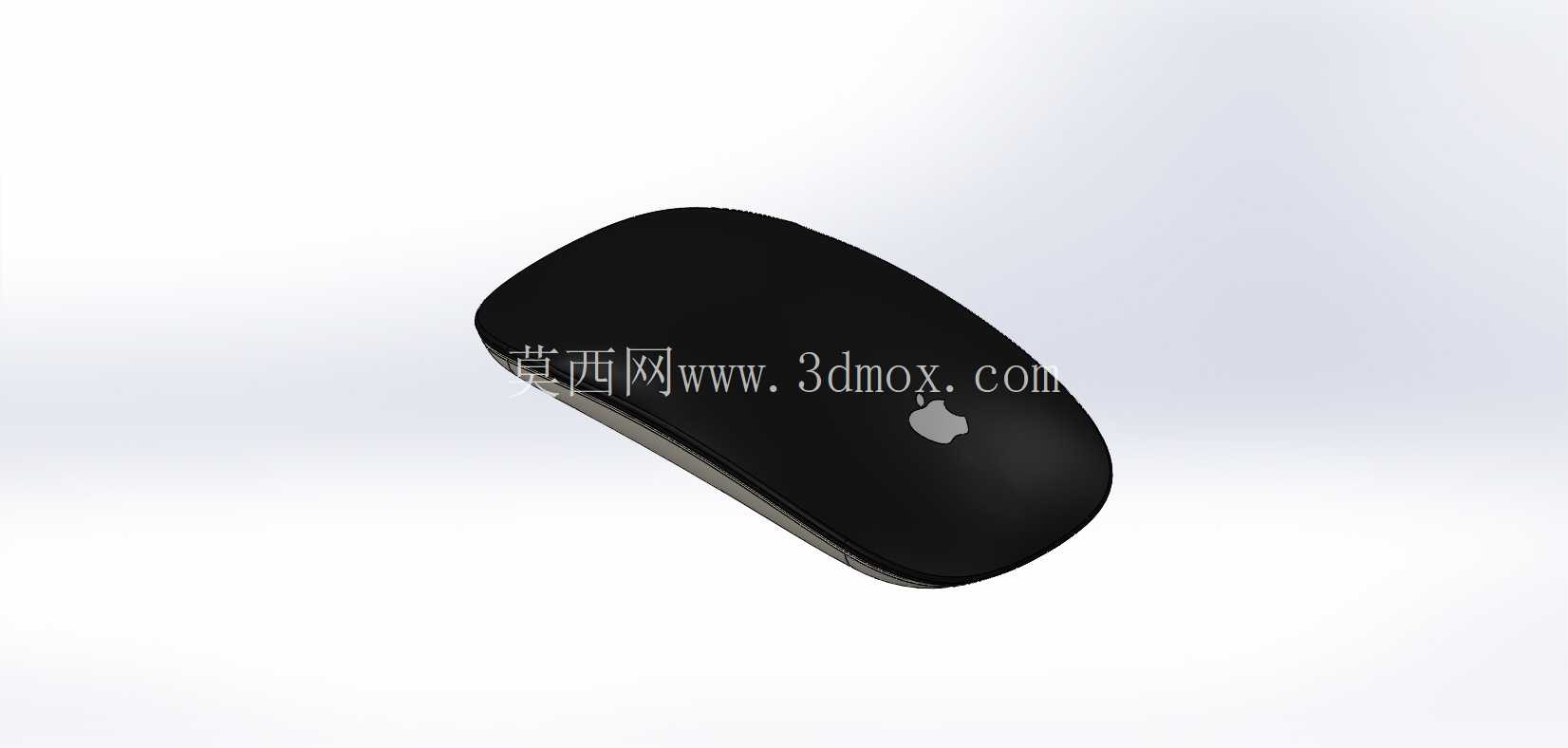

苹果Magic Mouse多点触控无线鼠标三维数模

做消费电子外设结构设计快十二年，经手的鼠标类数模没有一百也有八十，这次拿到的Magic Mouse数模，刚打开特征树就知道是实打实按实物逆向+正向校核做出来的，不是网上那种拉个曲面凑外形的粗模。先从实际应用场景说，这类触控鼠标的数模，日常用得最多的地方其实不是做鼠标本身的量产，反而是桌面外设套装的场景渲染、人机交互工位的布局仿真、数码产品展示场景的搭建，还有不少做桌面收纳、鼠标垫、腕托这类周边产品的结构工程师，会拿这个数模做配合边界校核，毕竟现在不少办公场景的桌面搭配里，Magic Mouse的出镜率很高，周边产品做适配的时候，没有精准的数模很容易出现干涉、贴合度不够的问题。

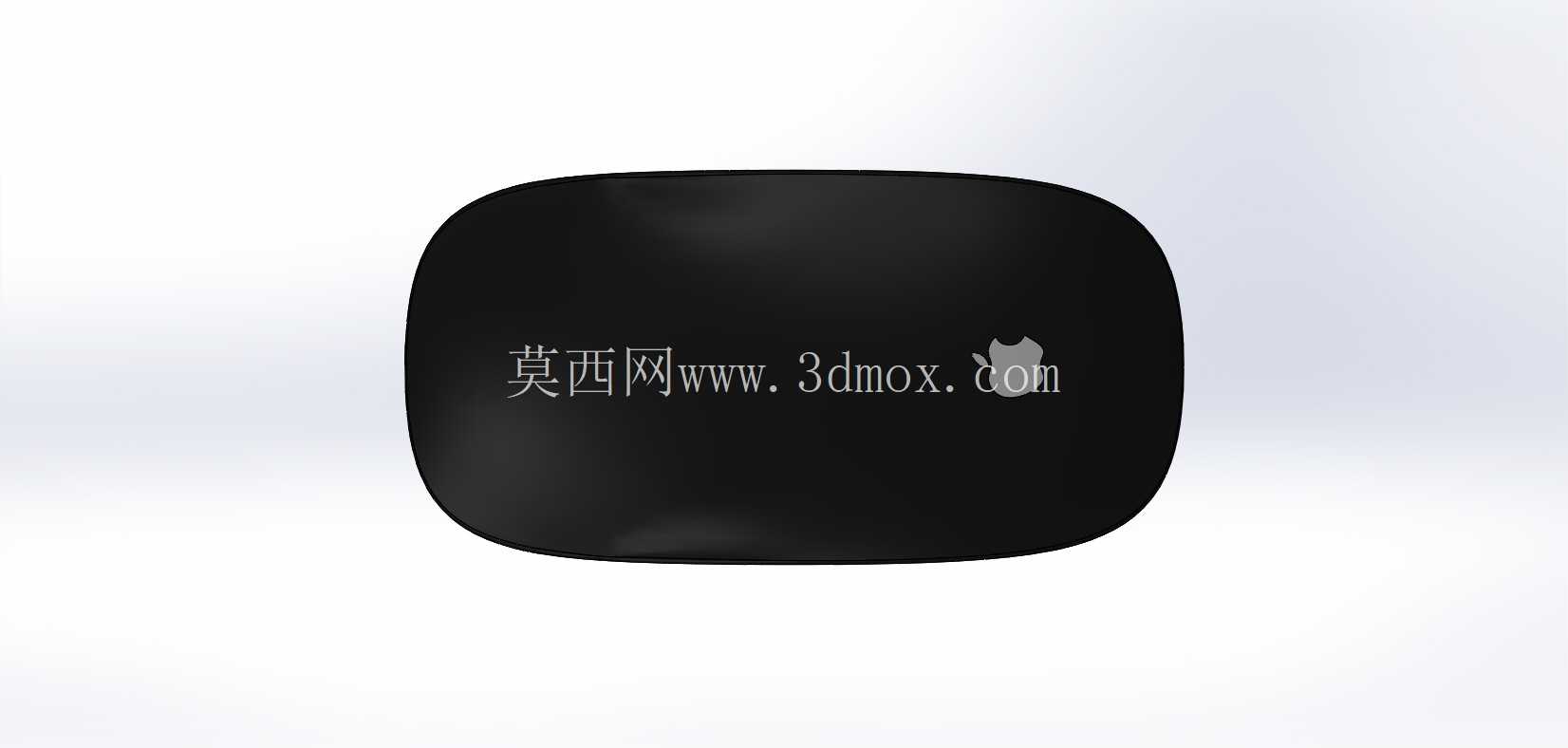

再讲产品本身的功能特性，和传统带物理滚轮、左右按键分体结构的鼠标不一样，这个鼠标整个上盖是一整块完整的触控曲面，没有实体按键的分缝，内部靠压力感应模块识别点击动作，靠触控层识别滑动、多点触控手势，这就对曲面的弧度设计要求极高——弧度太陡，手掌贴合的时候压力分布不均，长时间用容易累；弧度太平，手势操作的时候手指没有足够的滑动行程，触控识别率会掉。这个数模里的上盖曲面，是按实际人体工学的掌部支撑角度做的，从前端最薄处到后端最高点的过渡曲率，完全匹配成年使用者手掌自然放松状态下的掌根倾斜角度，不会像有些仿款数模那样把曲面做的过于拱起，导致实际握持的时候掌心悬空。

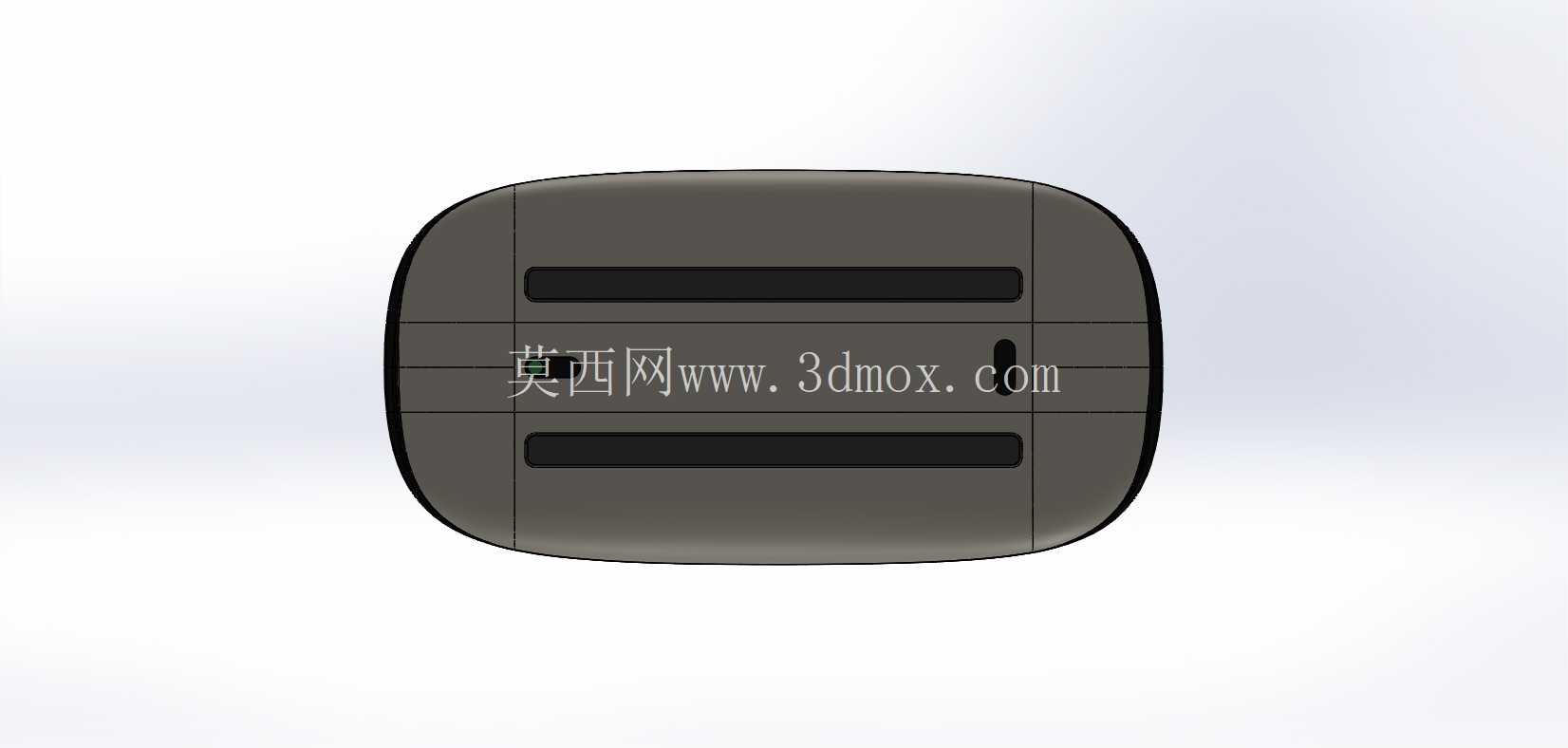

说到设计思路，整个模型的结构拆分是完全按量产装配逻辑来的：上盖触控层、内部支撑骨架、电池仓、底部配重块、蓝牙模块安装位、底部脚垫安装槽，每一个配合面的止口、卡扣位置都做了预留，不是那种把所有特征糊成一个实体的外观模。很多新手做鼠标数模的时候容易忽略底部的安装边界，比如脚垫的厚度、光学传感器的开孔位置、电源开关的凸起高度，这些细节如果做不准，把模型放到桌面装配仿真的时候，就会出现底部悬空、传感器离桌面距离超出识别范围的问题，这个数模里底部的所有特征都做了精准还原，脚垫的安装槽深度刚好匹配0.8mm厚的特氟龙脚垫，传感器开孔的中心位置距离鼠标前端的距离、距离桌面的基准高度，都符合光学引擎的最佳识别距离要求，直接拿来做周边产品的配合校核完全不用二次修正尺寸。

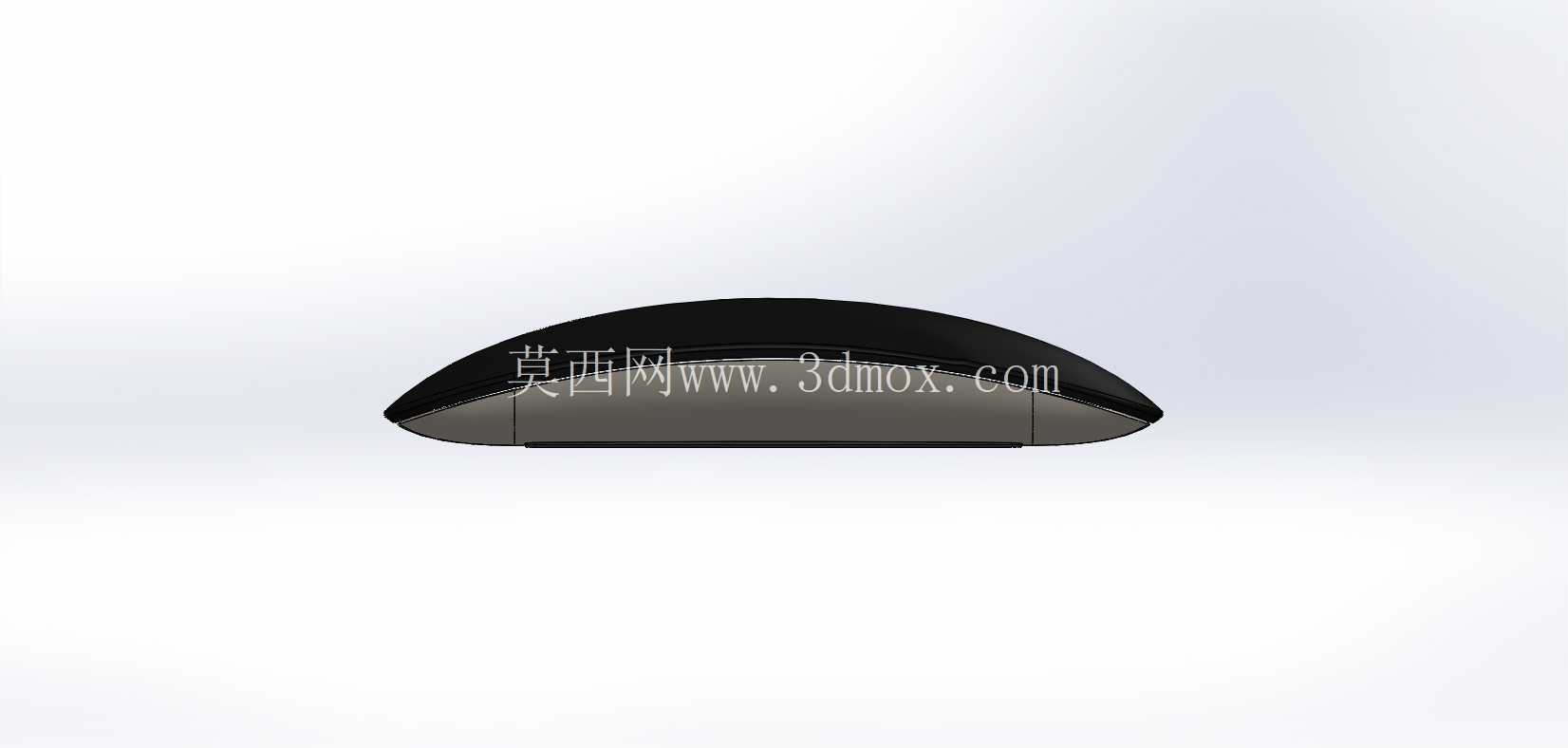

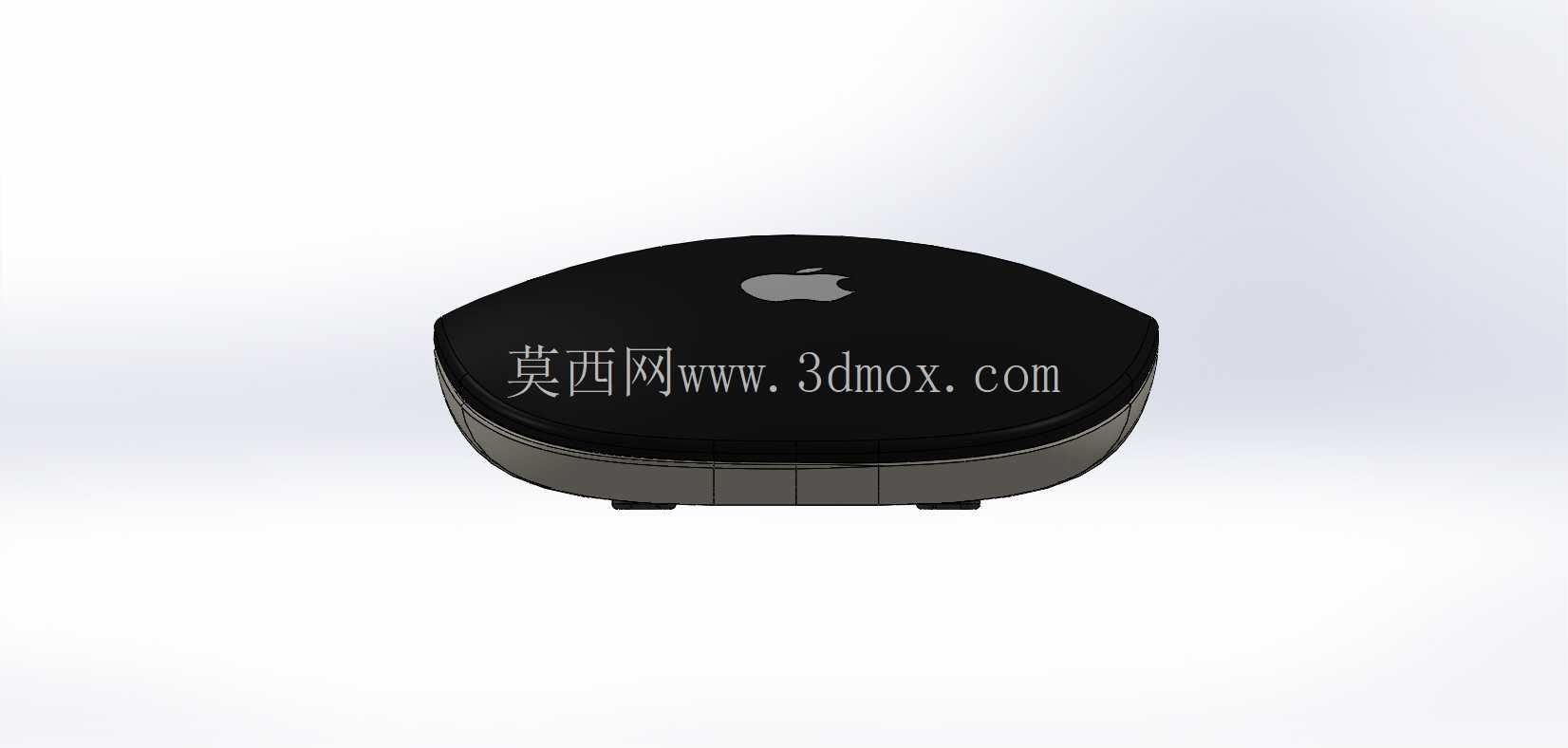

再聊尺寸和安装边界的细节，整个鼠标的最大宽度、长度、最高点高度，都是按实物1:1还原的，前端最薄处的厚度控制到了5mm以内，这也是为了匹配手指自然放置的角度——当手放在桌面上的时候，手指的自然下垂高度刚好和前端厚度匹配，不会出现前端过高顶到手指指腹的问题。内部的电池仓尺寸是按标准的内置锂电池规格做的预留，骨架上的螺丝柱位置、卡扣的配合间隙，都留了0.15mm的常规塑胶件装配公差，要是拿这个数模做二次开发，比如改个定制涂装的外壳、做适配的鼠标保护套，直接提取曲面就能用，不用重新做逆向打点。还有个容易被忽略的细节，就是鼠标侧面的过渡圆角，这个数模里的圆角不是统一半径的，靠近手指握持的位置圆角半径稍大，避免硌手，靠近底部的位置圆角半径收小，保证整体的视觉轻薄感，这种变半径圆角的处理，才是实际工业设计里会用到的手法，不是新手那种全选边倒统一圆角的偷懒做法。

平时做办公场景的人因工程仿真的时候，这类精准的外设数模能省很多事，比如做工位的桌面布局校核，要算鼠标和键盘的相对摆放位置、鼠标移动时和桌面其他物件的干涉距离，要是模型尺寸不准，仿真出来的结果根本没有参考价值。还有做数码产品的展示动画的时候，模型的曲面精度够不够，直接影响渲染出来的反光效果，这个数模的曲面是G2连续的，渲染的时候不会出现曲面折痕，金属苹果标的位置、底部的文字标识区域的凹陷深度，都做了精准还原，不用后期再贴图补细节。
