MQ-9收割者长航时察打一体无人机结构

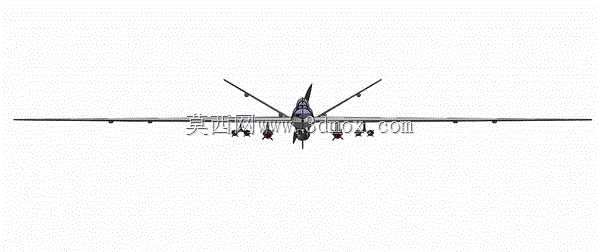

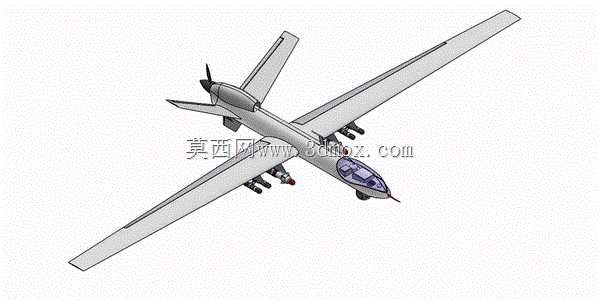

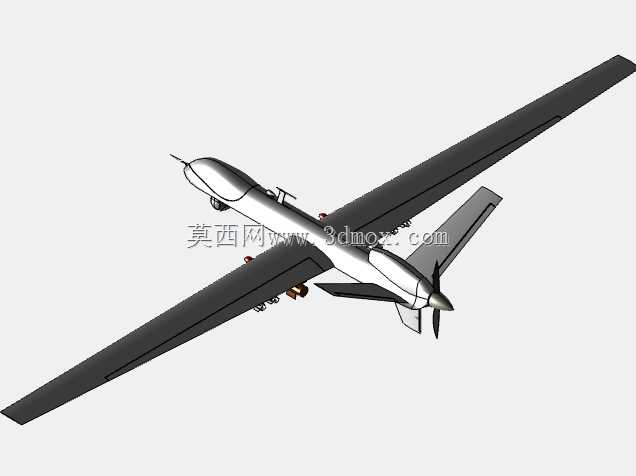

　　在中空长航时军用无人机的结构设计体系中，察打一体平台的气动布局、载荷匹配、结构强度设计始终是核心难点，这类装备需要同时兼顾长航时巡航的气动效率、侦察载荷的安装精度、武器挂载的结构强度，以及不同飞行工况下的结构可靠性。本次呈现的察打一体无人机三维结构，完整还原了MQ-9收割者平台的全机结构细节，覆盖机身主承力结构、大展弦比机翼、尾翼组、动力系统、起落架、任务载荷挂点、光电侦察转塔等全部核心部件，可直接用于航空装备结构教学、无人机气动仿真验证、机载设备安装适配性校核等场景。

　　从实际应用场景来看，这类长航时察打无人机主要承担中低空持续侦察监视、时敏目标精确打击、边境巡逻管控、战场毁伤评估等任务，不同于小型消费级无人机，该类平台的起飞重量、翼展尺寸、续航时长都达到军用装备级别，对结构设计的冗余度、气动外形的精准度有极高要求。在结构设计思路上，该平台采用常规大展弦比中单翼布局，尾翼为V型尾翼+后置推进式螺旋桨的组合，这种布局一方面可以通过大展弦比机翼降低诱导阻力，提升巡航阶段的升阻比，满足长航时飞行的效率要求；另一方面后置推进式动力布局可以为机头位置腾出充足的设备安装空间，用于布置大尺寸光电侦察转塔、卫星通信天线等任务载荷，避免动力系统的振动、气流干扰影响侦察设备的工作精度。

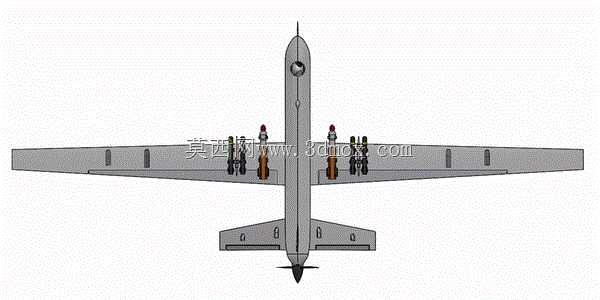

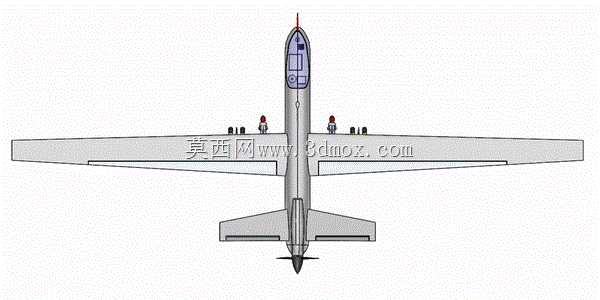

　　从外形尺寸与安装边界来看，该平台机身采用流线型截面设计，从机头雷达罩位置开始逐步过渡到中段等直机身，再到尾段动力舱收窄，整个机身的框梁结构都做了等比例还原，机身中段设置有整体式油箱舱段，两侧机翼的翼根位置与机身主承力框通过翼梁接头连接，机翼下表面预留有多个武器挂点接口，可匹配不同重量的空地导弹、精确制导炸弹的安装需求，每个挂点的位置都经过重心配平校核，避免单侧挂载过重导致飞行姿态控制难度提升。机翼采用大展弦比平直翼设计，翼型选用适合亚音速巡航的高升阻比翼型，机翼后缘设置有襟翼、副翼操纵面，可满足不同飞行速度下的升力调节、滚转姿态控制需求，机翼内部预留有燃油管路、操纵拉线、航电线路的敷设通道，结构设计上兼顾了减重与强度要求，在翼根受力最大的区域做了局部加强结构，避免大机动飞行或者挂载重物时出现翼根结构断裂的问题。

　　尾翼部分采用V型倾斜尾翼设计，相比传统的平尾+垂尾组合，V型尾翼可以在保证航向、俯仰操纵效率的前提下，减少尾翼的结构重量，同时降低整机的雷达反射截面积，提升战场生存能力，尾翼的操纵舵面通过拉杆与机身内部的舵机连接，舵机安装位置预留有维护口盖结构，方便地面检修时快速调整舵面间隙、更换故障舵件。动力系统布置在机身后段的发动机舱内，采用涡轮螺旋桨发动机搭配后置四叶螺旋桨的配置，发动机舱周围设计有散热通风通道，螺旋桨桨叶的扭转角度、翼型都按照真实巡航工况做了还原，螺旋桨与发动机输出轴的连接法兰、锁紧结构都有明确的结构体现，可用于动力系统的装配干涉检查。

　　起落架采用前三点式可收放结构，前起落架布置在机头下方，转向机构与机身内部的舵机联动，可实现地面滑行阶段的方向控制，主起落架布置在机身中段两侧下方，减震支柱、轮胎、收放作动筒的结构都完整呈现，收放路径经过校核，收上后可完全收纳到机身、机翼根部的起落架舱内，舱门关闭后可保证整机外形的气动连续性，减少巡航阶段的寄生阻力。机头下方的光电侦察转塔采用多自由度万向支架结构，可实现方位、俯仰方向的大角度转动，转塔玻璃罩的外形与内部传感器安装支架都做了等比例还原，安装位置避开了机头雷达、卫星通信天线的信号遮挡区域，保证侦察设备的视场覆盖范围满足任务需求。

　　在结构细节处理上，全机的蒙皮分块、口盖位置、天线布局都按照真实装备的维护需求设计，机身表面的通信天线、导航天线、空速管都布置在气动干扰最小的位置，不会影响整机的巡航效率，同时所有外露设备的安装座都做了流线化整流处理，减少局部气流分离带来的阻力增量。对于结构设计从业者来说，这套完整的三维结构可以直观了解长航时察打无人机的结构布局逻辑、载荷安装边界、气动与结构的权衡设计思路，在开展同级别无人机设计时，可参考其挂点布置、重心配平、承力结构布局的设计经验，避免出现结构干涉、强度不足、气动效率不达标的问题；在教学场景中，可用于航空航天相关专业的飞行器结构课程案例，帮助学员理解军用无人机的结构组成与设计逻辑，相比二维图纸更直观地展现各部件的空间位置关系与装配逻辑。
