带双圆弧卡槽的立式支撑连接座结构

该支撑连接座属于机械传动系统中的基础支撑类零件，主要应用在中小型传动设备、轻工自动化生产线以及小型动力传输单元中，用来承托轴类零件、配套轴套完成旋转部件的径向定位，同时承担设备运行过程中产生的径向载荷与部分轴向窜动带来的冲击力，避免轴系运行时出现位置偏移、振动超差的问题。从实际使用场景来看，这类零件常出现在小型输送线的动力端、教学实训用传动台架、小型非标设备的动力转接位置，相比一体式铸造的箱体类支撑件，它的结构更紧凑，安装调整的灵活度更高，不需要在设备机架上加工复杂的配合型腔，仅通过底部的两个安装耳片就能完成固定，适配多种不同厚度的安装基板。

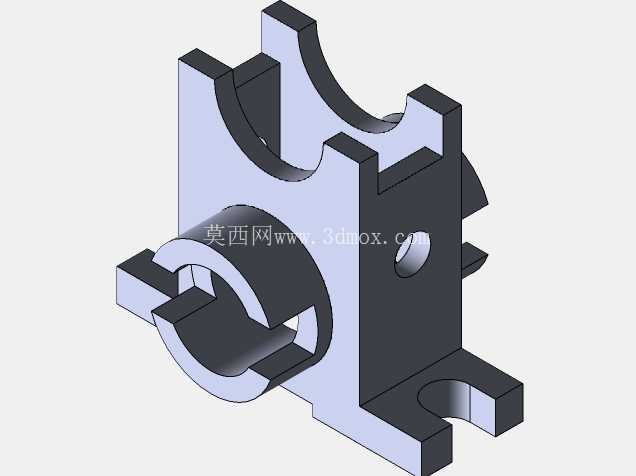

从结构设计逻辑来看，零件主体采用立式立板加侧向轴套的组合构型，主体立板上方开设两个对称的半圆弧卡槽，这两个卡槽的作用是卡装上部的光轴类零件，卡槽开口方向朝上，安装时不需要将轴从端部穿入，直接从上方卡入即可完成初步定位，大幅降低了装配阶段的对位难度，适合需要快速拆装维护的设备场景。立板侧向延伸出的空心轴套结构，是整个零件的核心承载部位，轴套的内孔为整圆通孔，用来穿装旋转主轴或者配套的滑动轴套，轴套外侧的环形凸台一方面可以增加轴套根部的结构强度，避免轴承受力时在立板连接位置出现应力集中断裂，另一方面可以作为轴向定位的基准面，和轴端的挡圈、轴承端面配合，限制轴系的轴向窜动距离。立板底部向两侧延伸出带U型开口的安装耳，U型安装槽的设计相比圆孔安装有更大的调整余量，安装时不需要精准对齐孔位，可以沿着槽的长度方向微调零件的固定位置，补偿机架加工时带来的位置误差，降低机架的加工精度要求。

从外形尺寸与安装边界来看，零件整体的轴向宽度控制在较小范围内，适合安装在空间局促的设备夹层位置，不会占用过多的设备内部空间；上部两个圆弧卡槽的中心距和侧向轴套的中心距保持固定的位置公差，保证上部卡装的轴和侧向穿装的轴保持平行度要求，避免轴系交叉带来的传动卡滞。立板侧面开设的小圆孔为工艺减重孔，同时也可以作为润滑油路的通油孔，在需要润滑的场景下，可以从该孔注入润滑脂，直达轴套内部的配合面，减少轴和轴套之间的磨损。零件的所有棱边都做了小尺寸的倒角处理，一方面是去除压铸成型后的飞边毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中，提升零件的抗疲劳强度，在长期承受交变载荷的场景下不会出现棱边开裂的问题。

在建模过程中，优先保证各个配合面的位置精度，侧向轴套的内孔和端面的垂直度、上部卡槽圆弧面的同轴度、底部安装面的平面度都是需要重点控制的形位公差，建模时先绘制主体立板的草图轮廓，通过拉伸生成主体基体，再分别拉伸轴套、安装耳等附加结构，最后通过切除命令生成卡槽、内孔、安装槽和减重孔，所有配合位置都预留了后续机加工的余量，因为压铸成型的零件表面精度无法直接满足配合要求，需要在压铸完成后对轴套内孔、安装底面、卡槽圆弧面进行二次精加工，保证装配后的配合精度。这类零件的壁厚设计保持均匀，避免压铸过程中出现缩孔、冷隔等成型缺陷，不同壁厚的过渡位置都采用圆角过渡，减少金属液填充时的阻力，提升压铸成型的良品率。
