电力变压器配套L型异形安装固定支座结构

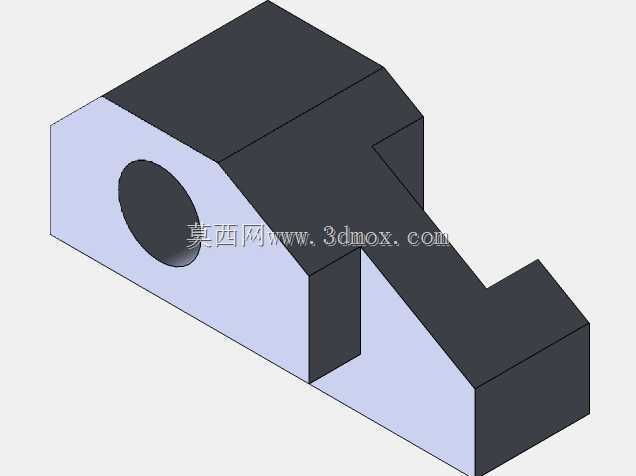

　　在输配电系统的电力变压器装配环节，这类异形安装支座属于配套的结构承载部件，主要用于变压器内部绕组引线固定、外接端子排定位或是小型附属功能模块的安装支撑，在户内配电变压器、小型工业控制变压器的内部装配场景中应用较多，能够在紧凑的变压器壳体内部，利用异形结构避让内部绕组、散热气道等已有布局，实现附属部件的可靠固定，避免变压器运行过程中因振动、温度形变导致的部件移位、接线松脱问题。从结构形态来看，该支座采用L型折角异形设计，主体分为两个互相垂直的安装基准面，其中一个立面开设圆形通孔，用于穿装固定螺栓或是定位销轴，可实现与变压器内部安装立柱、壳体侧壁的快速定位连接，通孔的加工公差可适配常规M6-M8规格的标准紧固件，

　　安装时无需额外扩孔或是现场配做，能够直接匹配现有变压器内部的安装孔位布局。另一个水平延伸的支撑面带有阶梯式的避让缺口，设计时充分考虑了变压器内部相邻部件的安装边界，缺口位置刚好避开下方的绕组引出线弯折区域，不会挤压绝缘层造成绝缘破损风险，同时支撑面的平面度控制在0.1mm以内，能够保证被支撑的功能模块安装后保持水平，不会出现倾斜导致的接线端子受力不均问题。在设计思路上，这类支座没有采用常规的直角角码结构，而是在折角位置做了斜向过渡的加强结构，替代了传统的加强筋设计，既能够减少零件的整体重量，又能提升折角位置的结构强度，在变压器长期运行产生的持续微振动工况下，折角位置不会出现应力集中导致的开裂问题，经过结构力学仿真验证，

　　该结构在承受50N的垂直载荷时，最大形变量不超过0.05mm，完全满足变压器内部部件的承载要求。从安装边界来看，该支座的整体外轮廓尺寸适配小型电力变压器的内部安装空间，最大长度方向不超过80mm，宽度方向不超过40mm，安装后不会超出变压器壳体的内部净空尺寸，也不会与相邻的散热片、接线端子排产生干涉，安装时仅需通过立面的单个通孔完成主定位，配合支撑面的预装固定孔即可完成快速装配，相比传统的平板式安装支架，能够减少30%的安装占用空间，特别适合内部布局紧凑的小型控制变压器、电子电力变压器使用。在实际使用过程中，该支座的支撑面可根据需求加装绝缘垫层，避免金属支座与带电部件直接接触造成的爬电风险，立面的圆形通孔可加装橡胶减震圈，

　　进一步缓冲变压器运行时的振动传递，提升被支撑部件的运行稳定性。结构的壁厚设计兼顾了强度与轻量化要求，整体壁厚均匀，不存在壁厚突变导致的注塑或是压铸加工缺陷，适合采用工程塑料注塑或是铝合金压铸工艺批量生产，生产过程中成品率高，后续仅需对安装面做简单的去毛刺处理即可投入装配，无需复杂的二次机加工，能够有效降低配套配件的采购成本。在变压器的装配流程中，这类支座属于预装部件，可在变压器壳体总装前提前固定在内部安装位上，后续附属模块安装时直接卡装到支座支撑面即可，能够有效缩短总装工位的装配耗时，提升生产线的装配效率。同时该异形结构的设计也充分考虑了通用互换性，同规格的支座可适配多个不同型号的小型电力变压器，无需针对每个型号单独开发安装支架，减少了配件的种类数量，降低了生产企业的配件库存管理压力。
