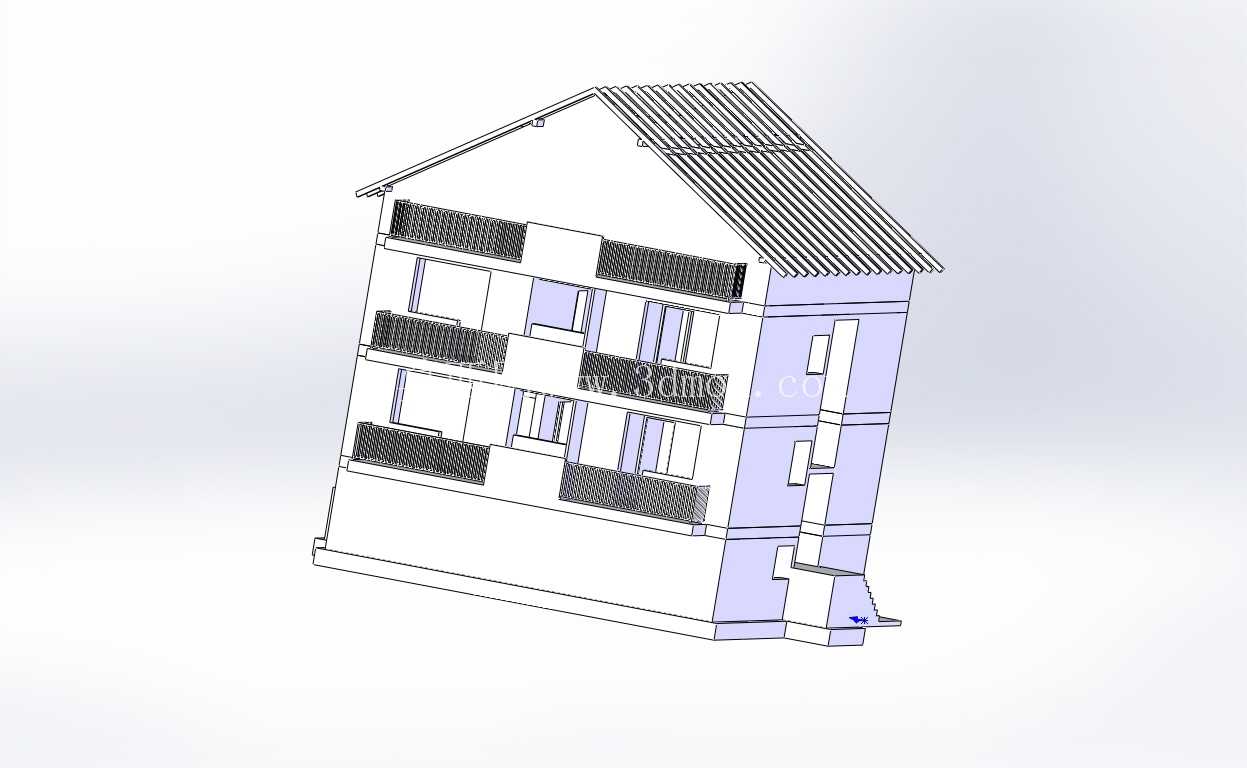

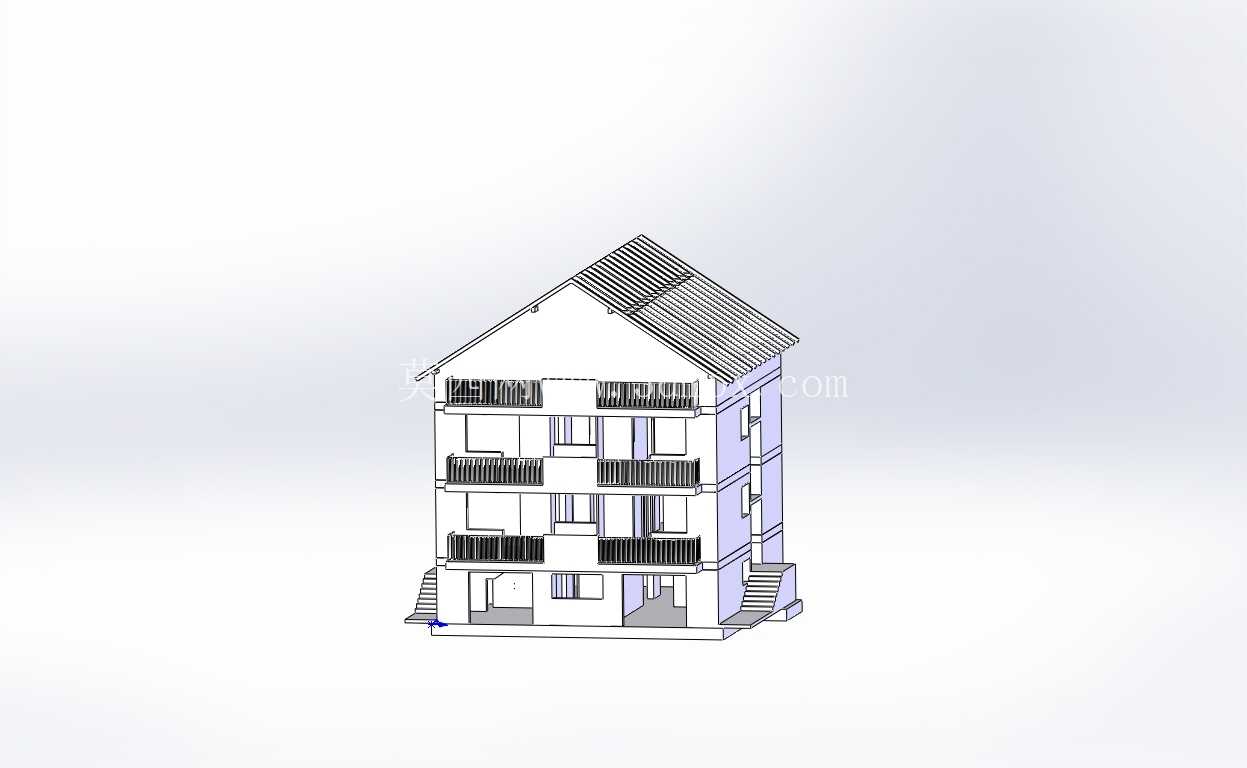

三层坡顶民用住宅建筑结构三维设计

本次呈现的建筑结构模型，对应城郊自建房与乡村统规统建住宅的常见户型形态，在结构设计阶段优先适配了南方多雨区域的排水需求，坡顶坡度设置在28度区间，既保证屋面雨水可沿瓦垄快速排至檐沟，也避免坡度过陡带来的屋面施工难度提升与材料浪费。从实际应用场景来看，这类三层住宅可满足三代同堂家庭的居住需求，底层可设置入户玄关、公共活动空间与附属储物区域，二三层作为独立居住空间分配给不同家庭成员，侧立面预留的竖向管线通道，可统一排布给排水管、强电弱电线路与燃气管道，避免后期管线外露影响建筑外观，也减少管线长期暴露在户外带来的老化加速问题。

在功能特性设计上，每层外凸的阳台区域做了结构加强处理，阳台栏板采用实体与镂空结合的构造，下部1.1米高度为实心混凝土结构，满足住宅安全防护的强制规范要求，上部镂空区域可根据住户后期需求加装玻璃窗封闭为阳光房，或是保留开放式阳台用于日常晾晒与休闲。建筑侧立面的窗洞排布严格对齐室内房间分隔，每个独立居住空间都预留了不小于1.5平方米的开窗面积，保证自然采光与通风效率，减少日常居住的照明能耗，楼梯间设置在建筑中部区域，上下通行路径不穿越私密居住空间，动线规划符合日常居住的行为习惯。

从设计思路层面拆解，建模过程中先确定整体建筑的占地边界，横向面宽控制在11米区间，纵向进深为8.2米，这个尺寸区间既适配国内多数乡村宅基地的审批面积标准，也能保证内部空间划分不会出现过于狭长或局促的房间。墙体建模时区分了承重墙与非承重隔墙的厚度，外围承重墙采用240mm厚度标准，内部隔墙采用120mm厚度，在保证结构整体承重强度的前提下，尽可能释放室内可用使用面积。屋面的瓦楞结构做了等距排布，单块瓦面的搭接长度预留了足够的防水冗余，即使遇到极端暴雨天气也不会出现雨水倒灌渗漏的问题，檐口位置预留了天沟安装位，可直接匹配成品天沟构件的安装尺寸，不需要后期现场切割调整。

安装边界与尺寸适配方面，建筑底部预留了0.6米高度的勒脚结构，可适配现场施工时的地基找平误差，也能避免地面雨水直接侵蚀墙体根部，延长建筑整体使用寿命。入户位置的台阶做了三级高差处理，每级台阶高度控制在150mm，宽度300mm，符合人体工程学的上下步幅习惯，老人与儿童行走时不会出现踏空或抬腿费力的问题。外窗的窗台高度统一设置为900mm，既符合住宅设计的安全规范，也能保证住户站立时的视野不受遮挡，窗洞尺寸预留了标准成品窗的安装间隙，后期采购成品门窗时可直接匹配安装，不需要额外对窗洞进行剔凿或填补。阳台外挑尺寸控制在1.2米，这个宽度既满足日常晾晒衣物、摆放休闲桌椅的使用需求，也不会因为外挑尺寸过大增加结构承重负担，降低整体建筑的结构安全冗余。

在细节构造处理上，建筑侧面的竖向落水管位置做了内嵌式设计，管道嵌入墙体预留的凹槽内，外立面看不到外露的管线，整体外观更加整洁统一，同时管道与墙体之间预留了20mm的检修间隙，后期管道出现堵塞或损坏时，不需要破坏墙体结构即可完成检修更换。屋面与墙体交接的位置做了泛水构造，建模时预留了泛水材料的安装厚度，现场施工时可直接铺设防水卷材与泛水板，从构造层面杜绝屋面与墙体交接位置的渗漏隐患。每层的楼板厚度设置为120mm，内部可排布暗装的水电管线，不需要在地面或顶面额外做太厚的找平层，减少建筑整体的自重荷载，也能提升室内的净空高度，避免吊顶后空间过于压抑。
