窄轨内燃调车机车结构三维造型

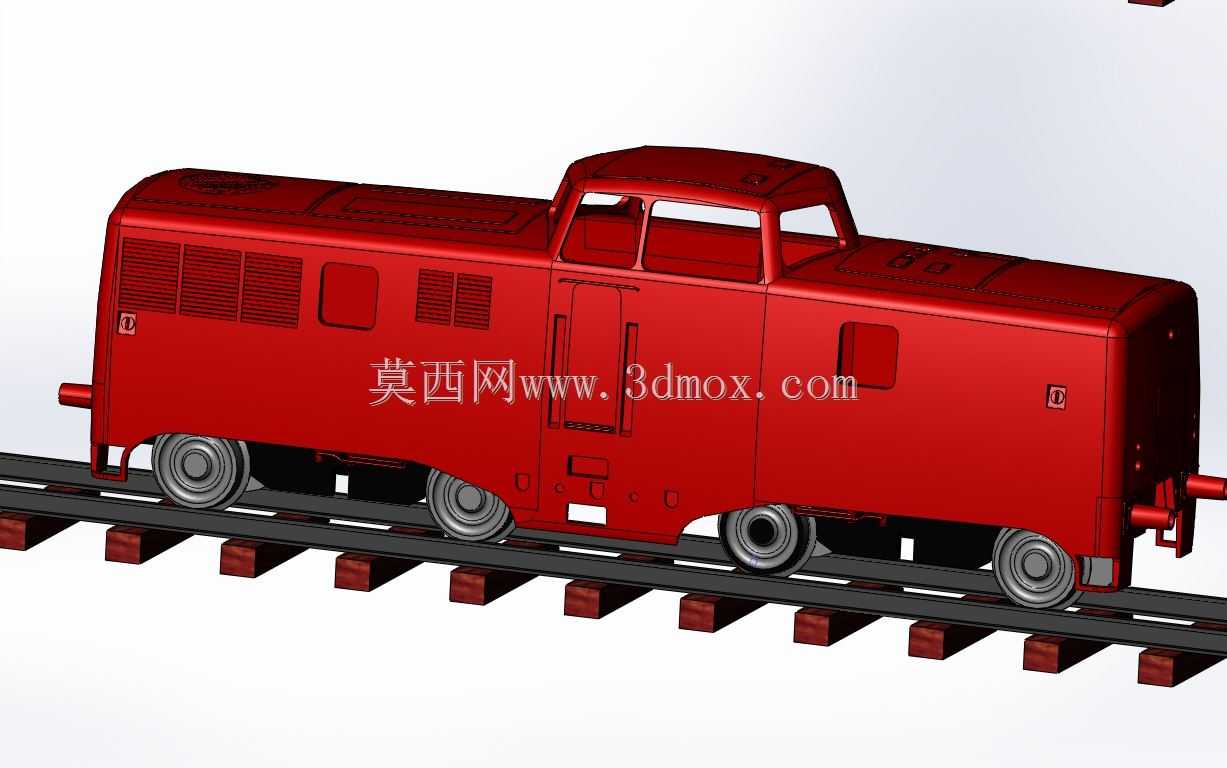

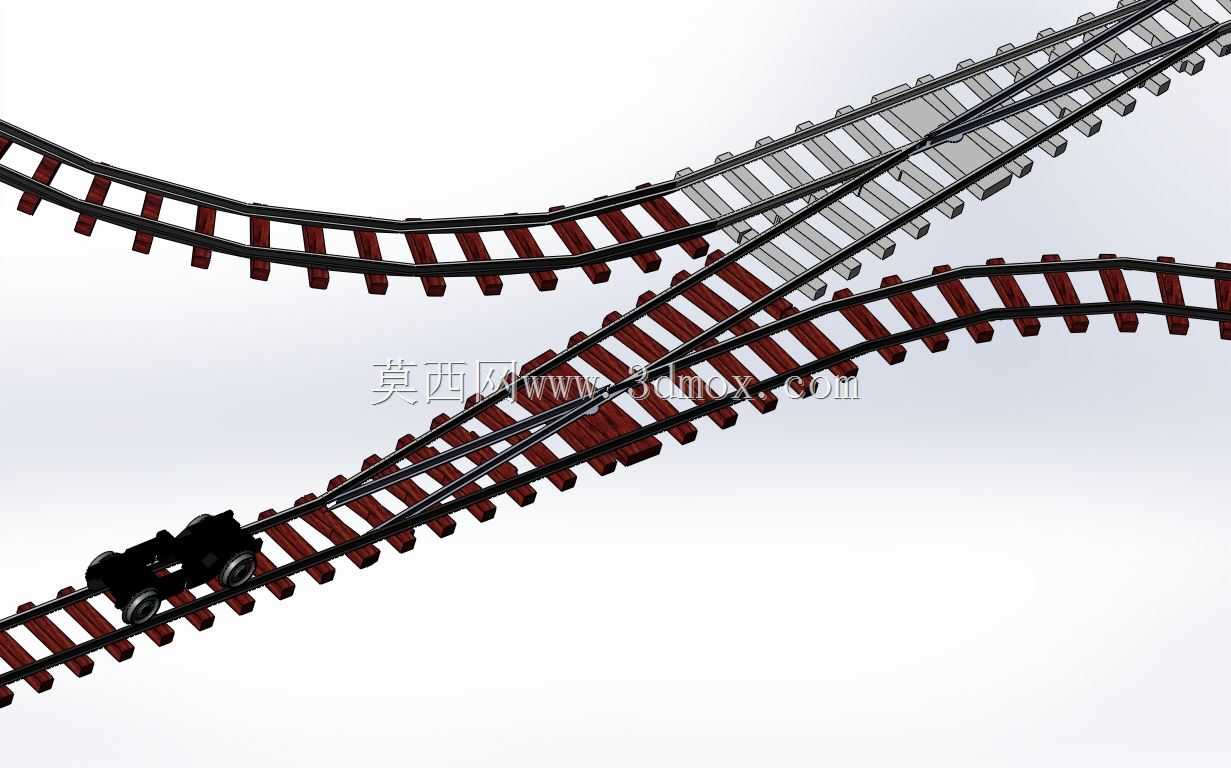

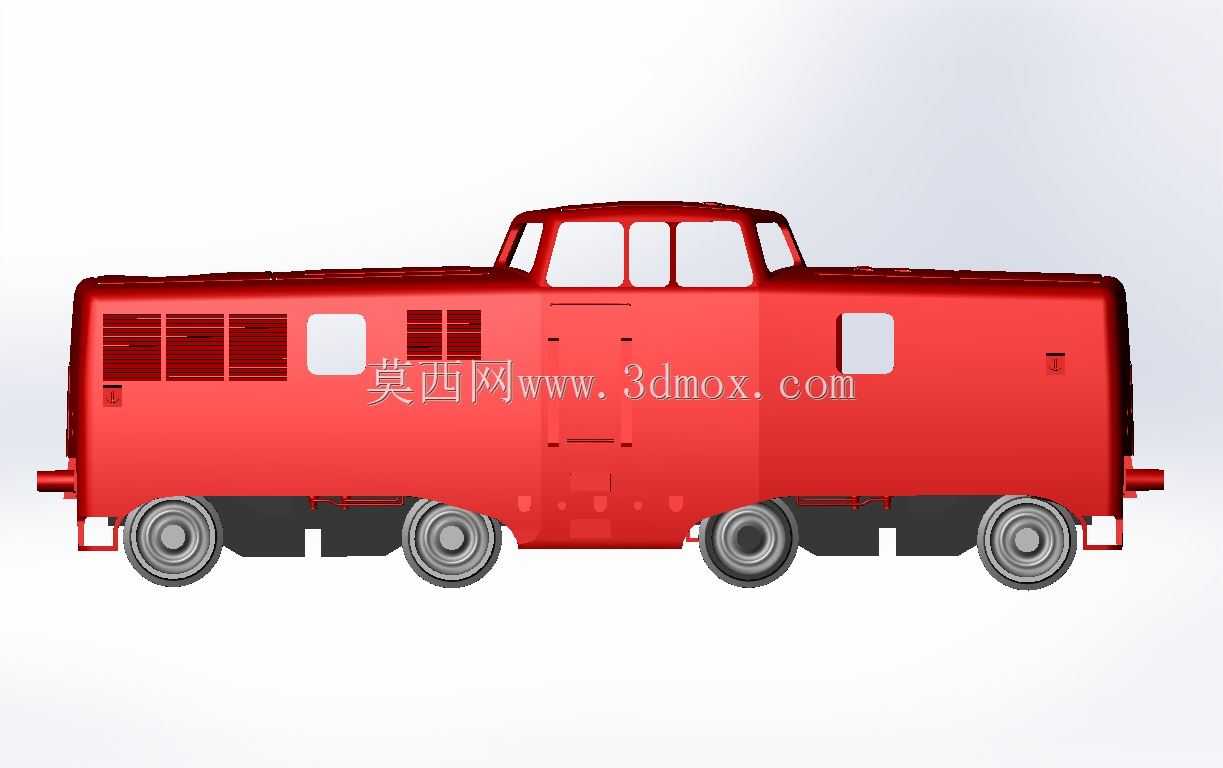

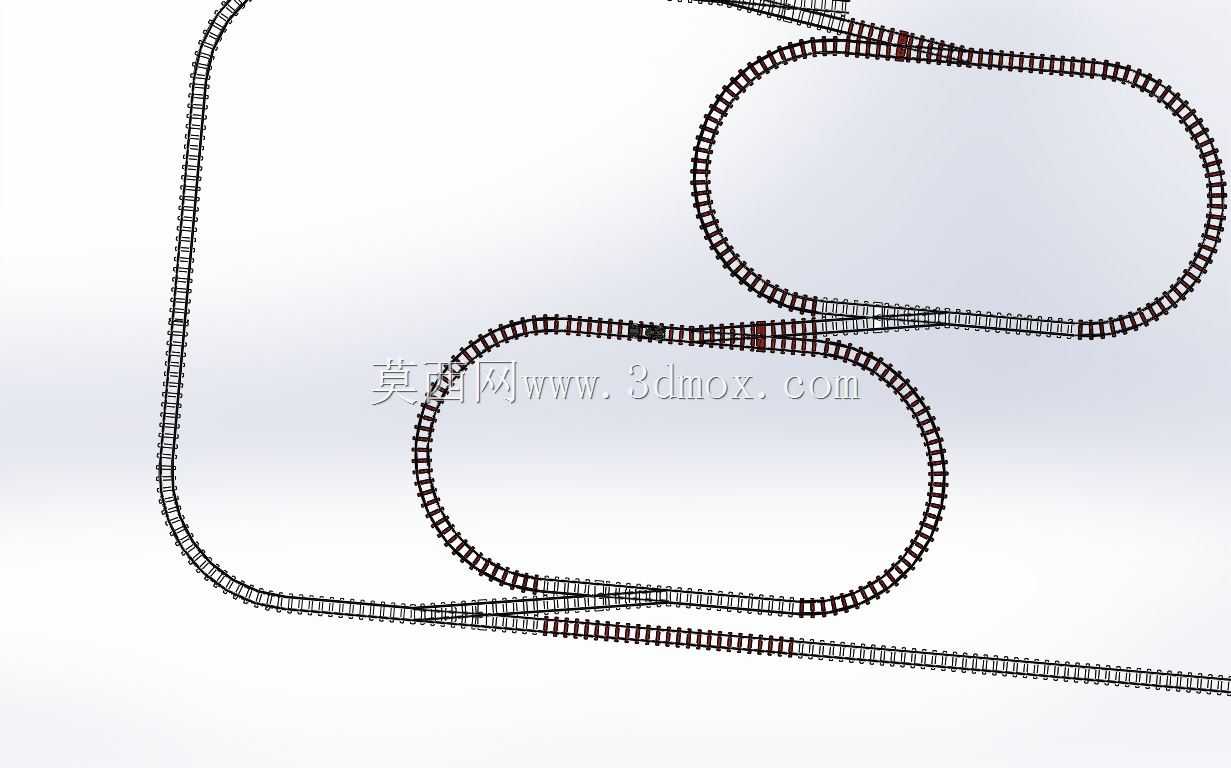

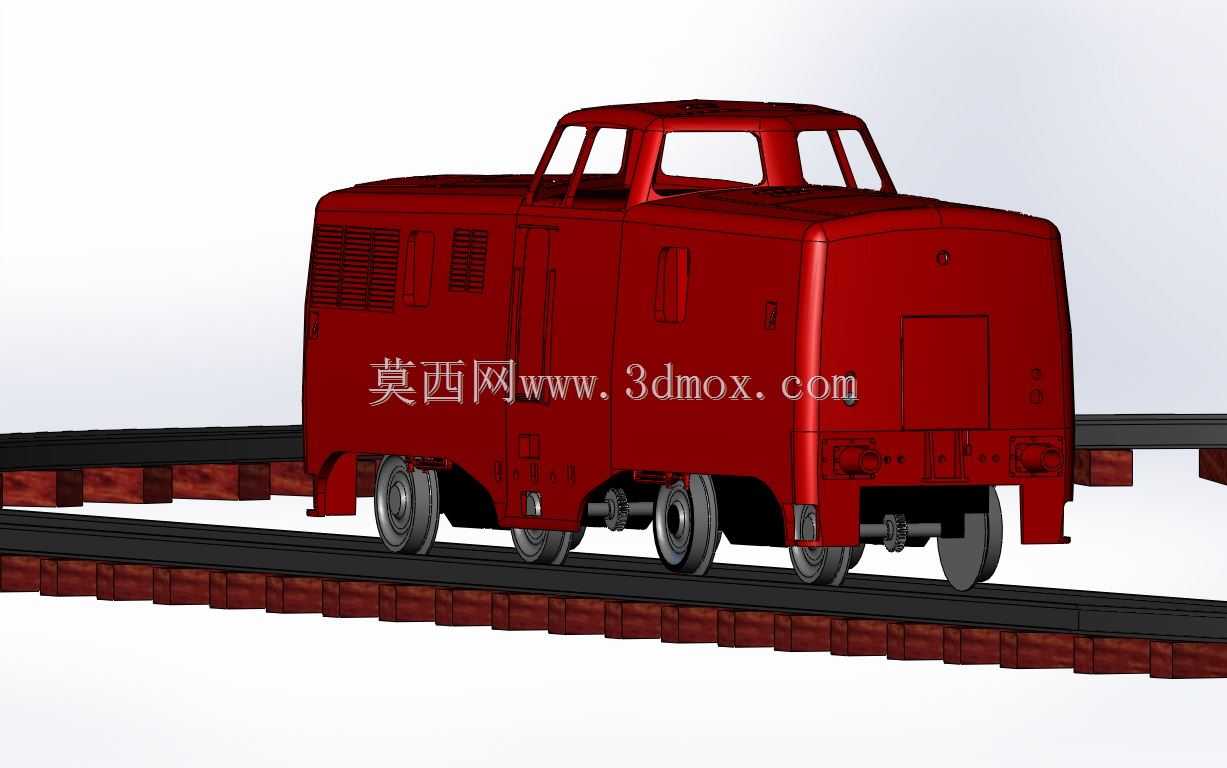

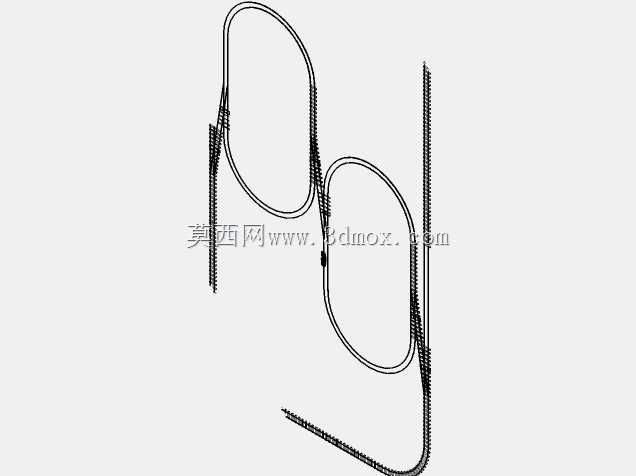

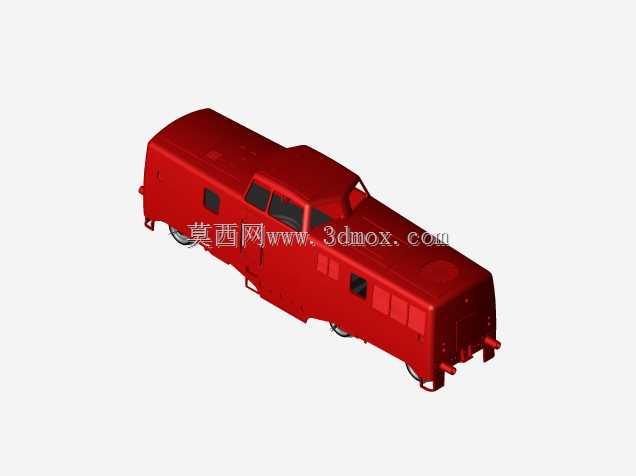

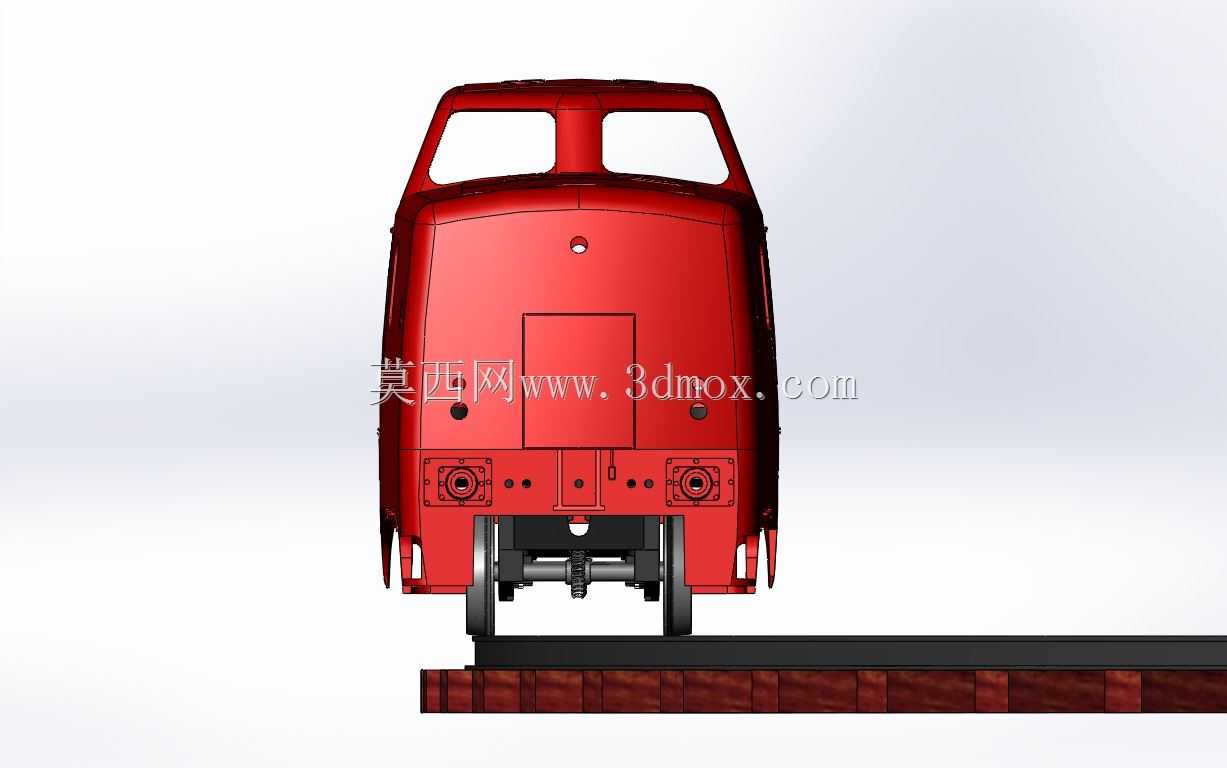

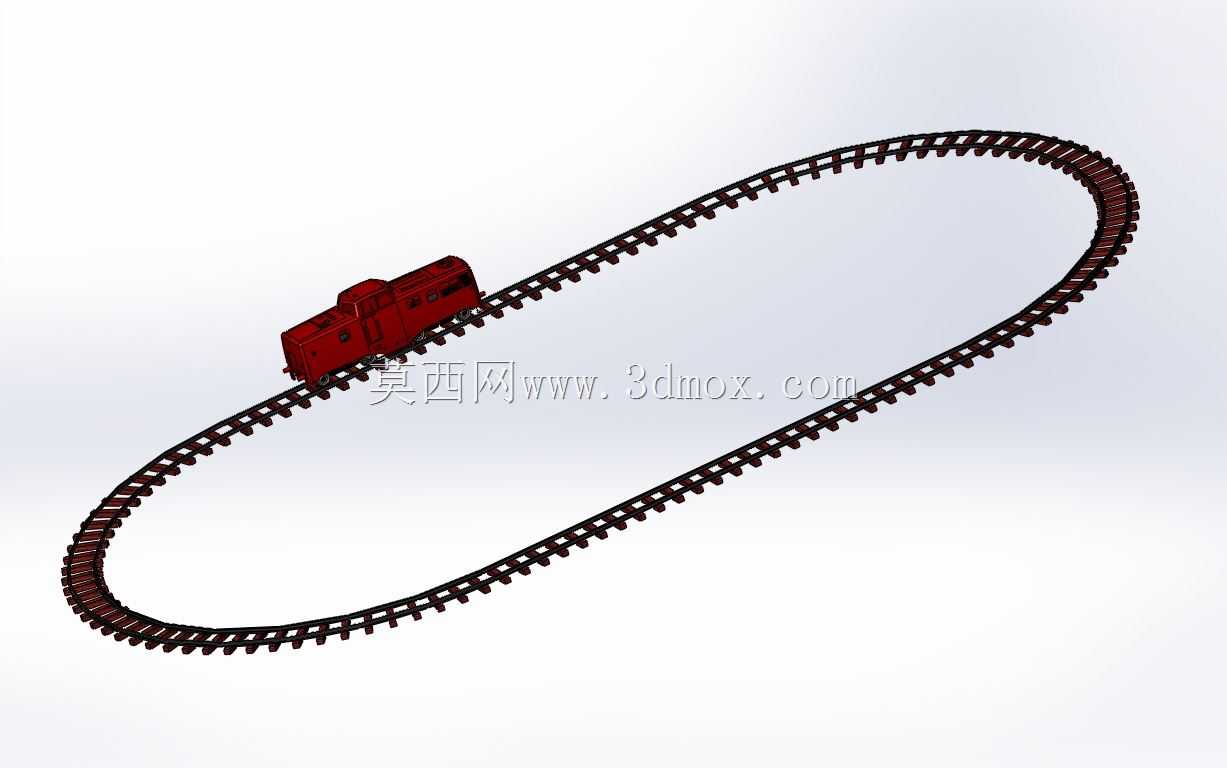

该款窄轨内燃调车机车的三维造型，完全围绕厂矿内部、厂区专用线、小型编组站的调车作业场景搭建，区别于干线客货运机车的大尺寸长轴距设计，整体结构紧凑，适配曲率半径更小的厂区轨道线路，可在有限的场地空间内完成车辆摘挂、货位对位、短距离物料转运等作业。从功能特性来看，模型完整还原了机车的走行部、动力舱、驾驶室三大核心模块，走行部采用两轴布局，轮对与轨道的接触定位、转向架的铰接结构均按照实际窄轨机车的安装边界做了等比例还原，轮缘高度、轨距匹配关系完全符合窄轨铁路的安装规范，可直接用于轨道走行动力学仿真的基础参照。动力舱部分的造型还原了内燃机车的散热格栅、舱门检修口、管线排布接口的位置，侧面预留的检修舱门开合空间、顶部吊装点位的结构都做了细化，实际生产中可直接参照该结构做检修工装的适配设计，避免后期工装与车体结构出现干涉。驾驶室的造型按照人机工程要求做了布局还原，前向、侧向的瞭望窗开口位置、驾驶室内部的操作空间预留都符合调车作业的瞭望需求，调车作业时机车需要频繁前进后退，多方向的开窗设计可保障驾驶员对前后方轨道、车钩连接状态的观察视野，减少作业盲区。设计思路上，整体车体采用承载式外壳结构，动力舱与驾驶室为一体化焊接壳体，底部车架与走行部的连接点位做了加强结构处理，可承受调车作业时频繁启停、连挂车辆带来的纵向冲击载荷，车体侧面的散热格栅开孔位置与内部动力单元的散热风道走向对应，保障内燃机组工作时的通风散热效率，避免密闭舱体内温度过高影响动力组件寿命。外形尺寸方面，整车长度适配窄轨线路的小半径曲线通过要求，轴距控制在合理范围内，车体宽度不超出窄轨线路的限界要求，高度满足厂区内架空管线、装卸设备的净空要求，车钩的安装高度与常见的厂矿货运车辆车钩高度完全匹配，可直接完成不同车厢的连挂作业，无需额外加装转接配件。模型中轨道基座的结构也做了等比例还原，轨枕间距、钢轨截面尺寸与窄轨轨道的实际参数一致，可用于展示机车在轨道上的走行状态，也可作为厂区轨道布局规划、机车调度路径模拟的基础参照模型，帮助设计人员在厂区规划阶段验证机车通行的空间余量，提前排查线路周边设备与机车的干涉风险。
