户外灯柱内置电气接线防护壳体结构

做户外照明配套结构设计快十年，经手的灯柱类配套壳体少说也有几十款，这款灯柱内置的电气接线盒，是针对市政步道、园区景观灯柱的内部布线需求做的适配结构，和市面上常见的明装接线盒不同，它是完全嵌入灯柱立柱腔体的安装形式，不会破坏灯柱外侧的整体外观一致性。

从实际使用场景来看，这类接线盒主要承担灯柱内部强电线路的分线、转接、接线端子防护功能，户外灯柱的进线一般是从底部穿入立柱腔体，需要在腔体内完成主电缆分接、灯头供电线转接、防雷模块接线等操作，没有专门的防护壳体的话，腔体内的线路容易因为立柱凝露、积尘、虫鼠啃咬出现绝缘层破损、短路打火的问题，这款壳体就是把所有接线节点封闭在独立腔体内，隔绝外部环境对接线端的影响。

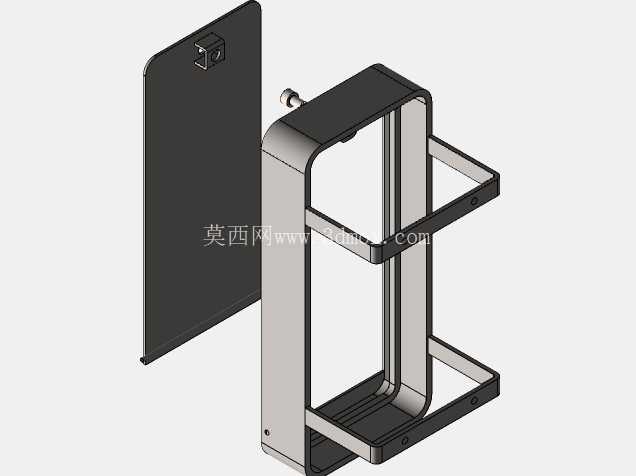

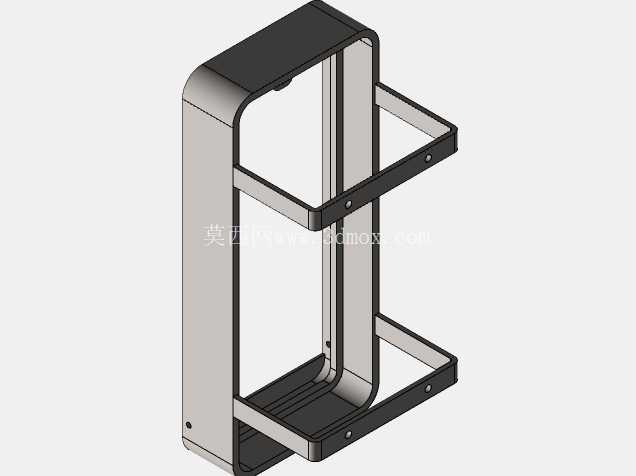

设计思路上没有做多余的异形结构，整体采用弯折钣金拼焊成型，主体轮廓做了单侧圆角过渡，刚好匹配常见的圆角矩形截面灯柱的内腔弧度，不会在腔体内出现突兀的棱角，方便穿线操作。壳体的分层托架结构是核心设计点，上下两层托架把腔体内部分成了三个独立空间，最下层用来放置进线端的接线端子排，中间层可以固定熔断器、防雷模块这类小型电气元件，上层预留了灯头出线的走线空间，分层设计避免了不同电压等级的线路混缠，后期检修的时候不用翻找整束线缆，直接对应分层位置就能找到故障节点。

安装边界这块，壳体整体宽度控制在80mm以内，厚度不超过60mm，适配市面上绝大多数壁厚2-3mm、内腔宽度90mm以上的铝型材或钢制灯柱，壳体两侧的固定耳片上预留了M4的安装孔，安装时不需要在灯柱上开过大的孔，直接用自攻螺丝就能把壳体固定在立柱内壁的加强筋上，不会破坏灯柱的整体结构强度。固定耳片的位置做了内凹设计，螺丝头完全沉在耳片的沉孔内，不会刮伤穿入的线缆外皮。

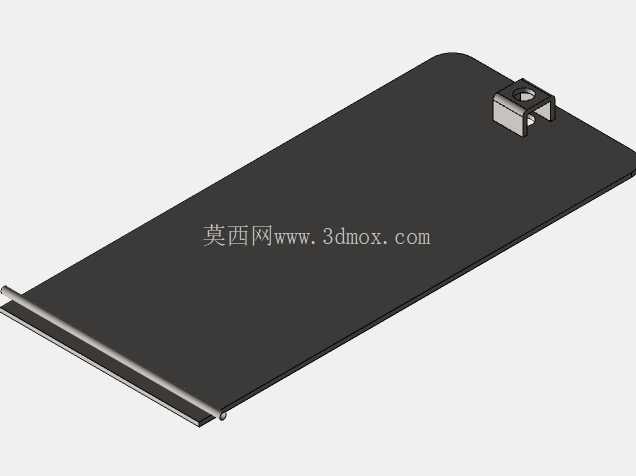

功能特性上，壳体的侧边预留了三个穿线缺口，分别对应底部进线、侧方分线、顶部出线三个走线方向，缺口边缘做了卷边钝化处理，没有锋利的钣金毛边，穿线时不会划伤线缆绝缘层。壳体顶部的封板是可拆卸结构，用两颗M3螺丝固定，接线完成后可以直接扣合封板，封板和主体框架的接缝处预留了密封胶条的安装槽，如果是在沿海高湿、高盐雾的区域使用，可以在槽内粘贴发泡密封胶条，提升壳体的防护等级，常规内陆园区使用时，不装胶条也能满足IP40的防护要求，阻挡腔体内的积尘和凝露水滴直接滴落到接线端子上。

实际选型适配的时候要注意，这款壳体是针对单灯头功率不超过400W的常规景观灯、步道灯设计的，如果是大功率的高杆灯，内部接线电流更大，需要对应加大内部端子排的安装空间，这款壳体的分层托架间距是固定的，最大能容纳厚度20mm的接线端子排，常规的TB系列接线端子完全可以装下，不需要额外修改结构。另外壳体的表面处理默认采用静电喷塑，颜色是哑光黑，和灯柱内部的深色腔体融为一体，不会因为光线反射从灯柱的透光缝隙里看到内部结构，影响灯柱的整体外观效果。

很多刚入行的结构设计师做灯柱配套的时候，容易忽略内置接线盒的结构设计，直接把接线端子裸露固定在立柱内壁，后期运维的时候经常出现接线端锈蚀、线路松脱的问题，这款嵌入式的接线盒结构，相当于在灯柱内部给电气节点做了第二层防护，既不影响灯柱的外部造型，又能提升电气系统的长期运行稳定性，安装过程也不需要复杂的工装，现场施工的时候，工人只需要把壳体固定在立柱内壁，完成接线后扣上封板即可，比传统的缠绝缘胶带加塑料线盒的固定方式牢靠很多，也能减少后期的运维频次。
