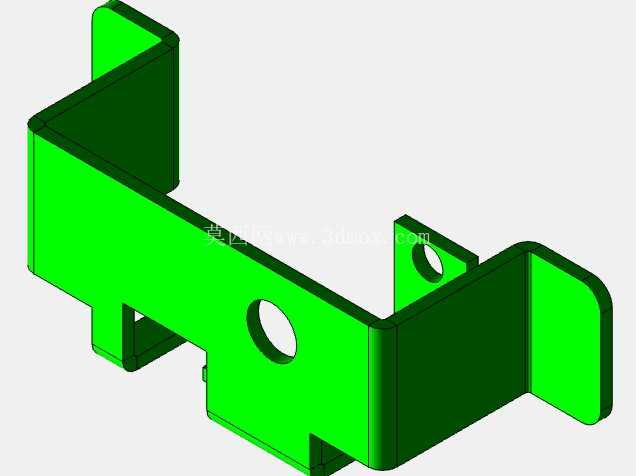

这类折弯钣金支架在工业装配场景里的应用覆盖度极高,小到小型电子设备的内部安装支撑,大到自动化产线的局部构件固定,都能见到同结构逻辑的钣金件身影,它的核心作用是在有限的安装空间内,为相邻构件提供稳定的支撑与定位基准,同时通过自身的折弯构型抵消部分装配应力,避免硬连接带来的应力集中问题。从结构构型来看,主体采用多道90度折弯成型,侧边延伸出的两个带圆角的翼板是主要的安装定位面,翼板上预留的安装孔可配合螺栓、铆钉完成与基座的固定,孔位的公差带按照通用五金装配的IT12级精度设计,既能保证安装时的对位便利性,又不会因为间隙过大导致装配后出现窜动。主体立面上的圆形通孔是功能过孔,主要用于穿过线束、管路或者配合销钉完成上部搭载构件的定位,孔边缘做了去毛刺处理,避免穿线时划伤线缆绝缘层,这也是钣金类支撑件设计时很容易被忽略的细节——很多新手建模时只关注孔位位置,忽略了锐边对后续装配工序的影响,实际量产时这类锐边如果不做处理,不仅会增加装配工人的受伤风险,还可能在设备长期运行振动中磨破穿过的管线,引发设备故障。
设计这类钣金件的时候,首先要核算的是板材的折弯系数,不同厚度的冷轧钢板在折弯时会有不同的延展量,如果直接按照理论尺寸建模不扣除折弯系数,最终成型的零件尺寸会和设计值出现偏差,直接导致安装孔位错位。这个支架的折弯内R角按照板材厚度的1倍取值,既可以避免折弯时出现开裂,也能减少折弯处的应力集中,提升零件的结构强度。从安装边界来看,零件底部的两个凸起支脚是定位卡脚,装配时可以先卡入基座的预开卡槽内完成预定位,不需要工人全程手扶着零件拧螺丝,能有效提升装配效率,支脚的尺寸和基座卡槽的间隙控制在0.2mm以内,预定位后不会出现明显晃动,方便后续的紧固件安装。
在实际使用场景中,这类钣金支架通常会选用1.2mm到2mm厚度的冷轧钢板制作,表面做喷塑或者镀锌处理,对应不同的使用环境:如果是在干燥的室内设备内部使用,喷塑处理就能满足防锈需求,同时可以根据设备整体配色调整表面颜色;如果是在潮湿或者有轻微腐蚀的环境下使用,则需要做镀锌或者达克罗处理,提升零件的耐锈蚀能力。结构受力方面,主体的U型折弯构型本身就具备不错的抗扭性能,不需要额外增加加强筋就能满足常规小型构件的支撑需求,相比型材焊接的支架,钣金折弯件的生产效率更高,批量生产成本更低,重量也更轻,非常适合大批量的设备装配使用。
建模过程中需要注意的是,所有折弯边的避让尺寸要留足,比如翼板和主体立面的交接处,要预留足够的避空位,避免折弯时出现材料挤压堆积,导致零件成型后平面度不达标。安装孔的中心到折弯边的距离也要满足最小折弯边距要求,不能小于板材厚度的1.5倍,否则冲孔时会因为距离折弯边太近导致孔位变形,或者折弯时孔位被拉扯出现椭圆化,影响后续的紧固件安装。另外,翼板端部做的圆角处理,除了避免锐边伤人之外,也能在安装时起到导向作用,当零件和基座的安装位存在微小偏差时,圆角可以引导零件滑入安装位,降低装配对位的难度。
从功能适配性来看,这个支架的构型属于通用型支撑结构,只需要调整孔位位置、折弯高度和板材厚度,就可以适配不同的安装需求,比如调整立面孔的大小可以适配不同直径的管线穿过,调整翼板的长度可以适配不同的安装孔距,调整整体折弯高度可以满足不同的安装空间高度要求,这类模块化的钣金结构设计,能够大幅减少同类型零件的重复建模工作量,也能降低后续生产时的模具开制成本,只需要调整冲孔的工位就能快速衍生出不同规格的同系列零件,非常适合通用五金配件的标准化系列化生产。
