高精度伽玛光学瞄准镜结构设计

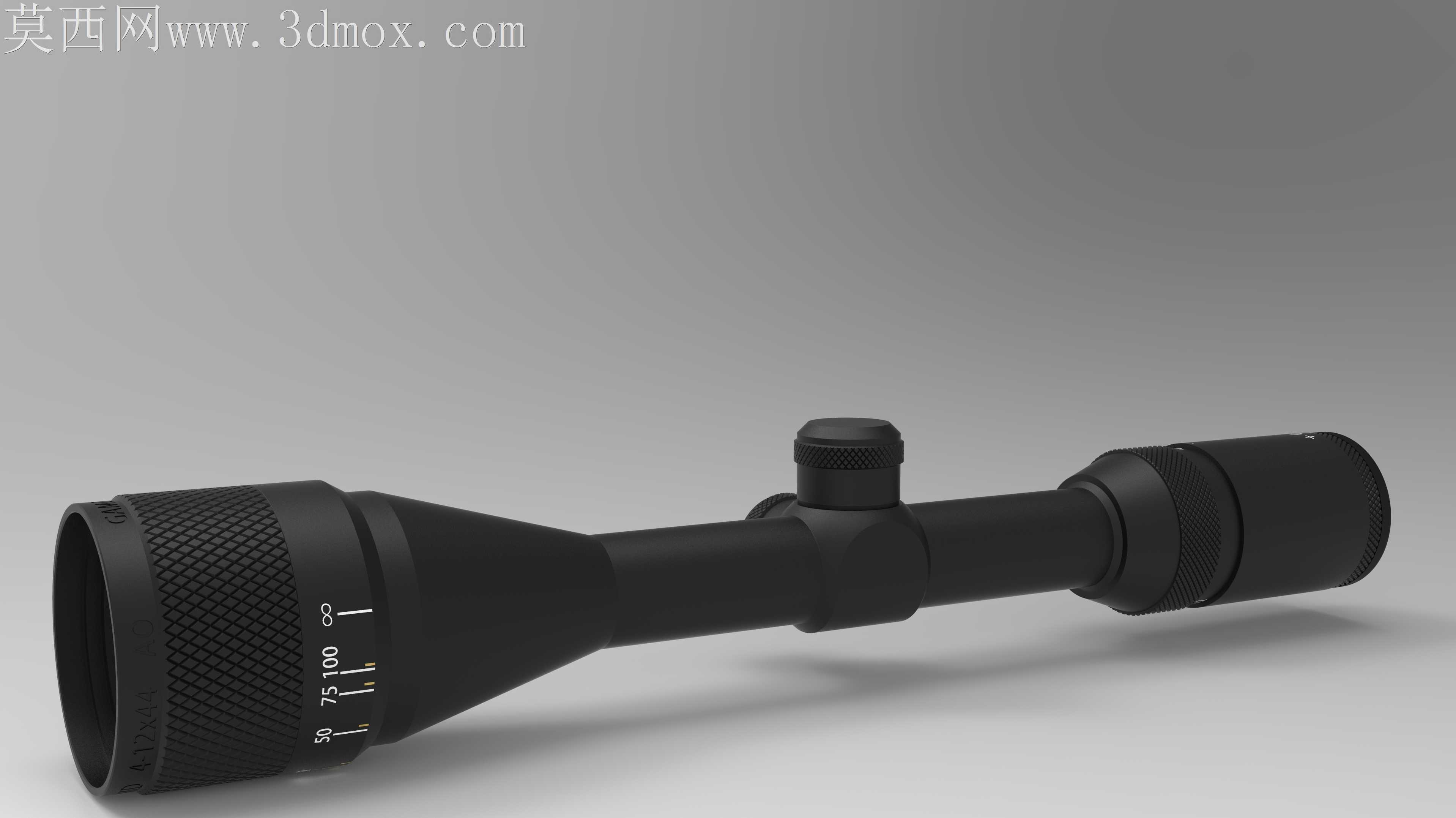

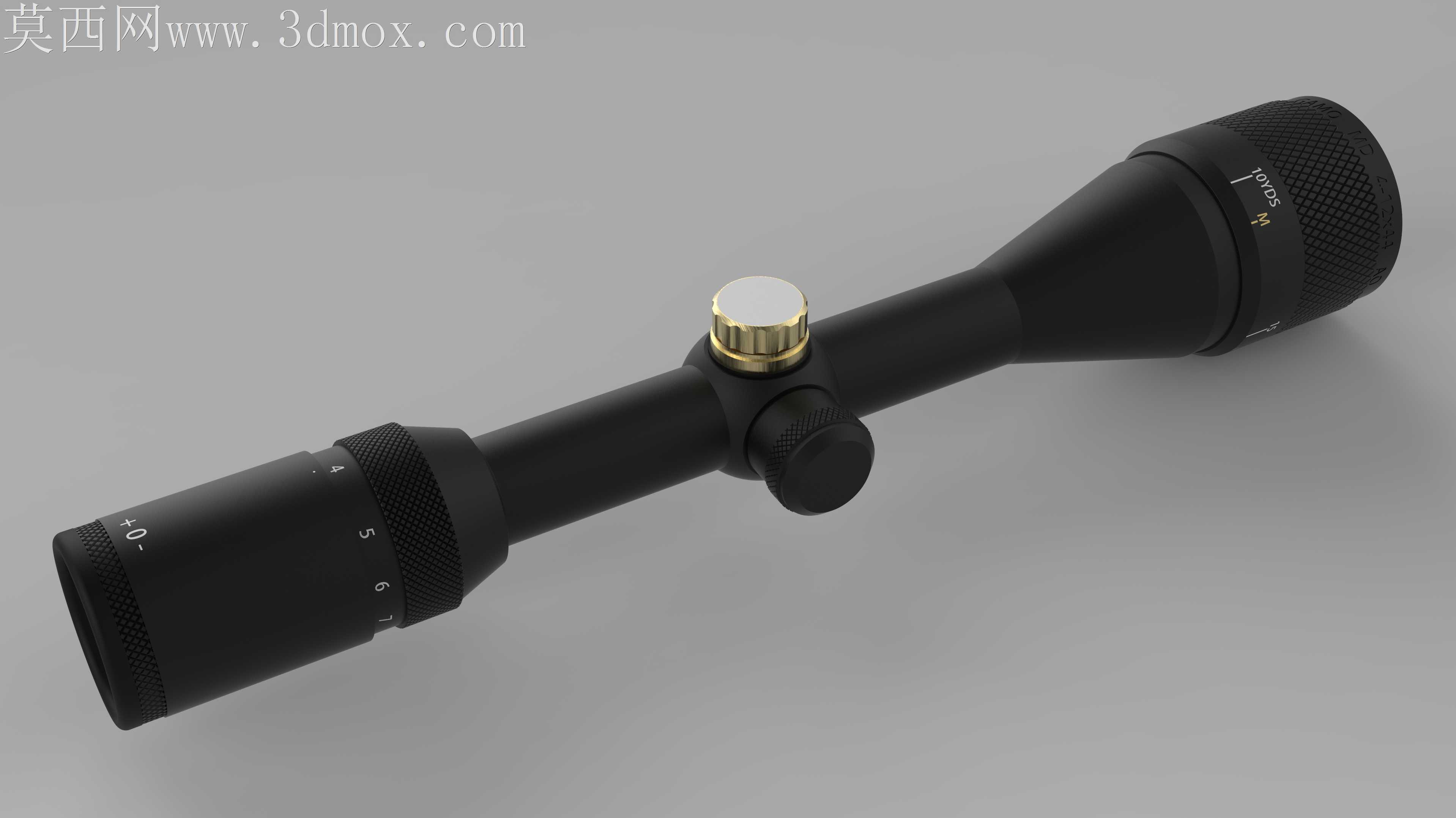

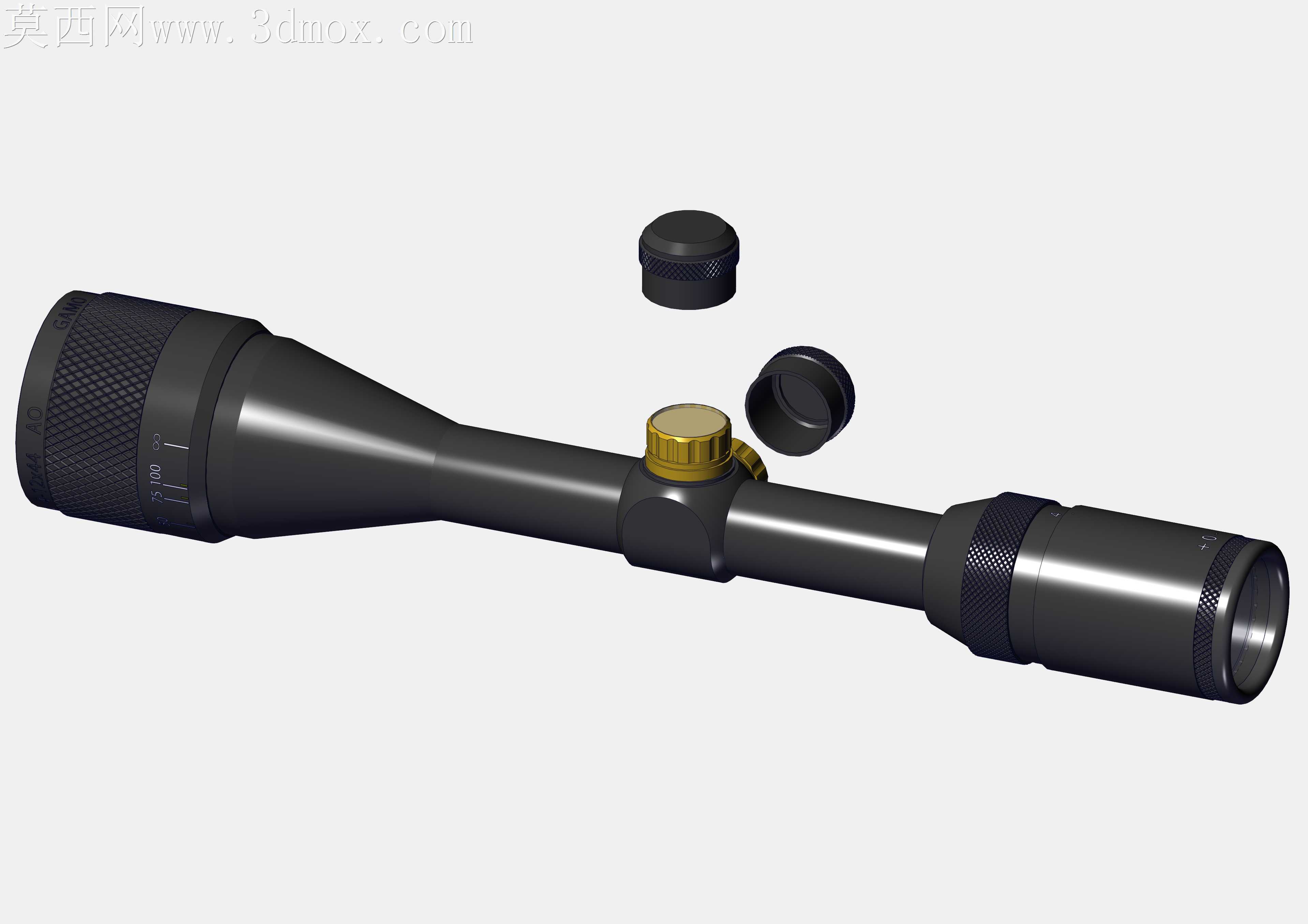

户外实弹射击场景里，瞄准镜调节旋钮的防滑齿纹如果加工时拔模角度偏差超过1.5度，低温环境下戴战术手套操作就会出现打滑，连弹道高低修正的刻度对位都没法精准卡入定位槽，这款伽玛瞄准镜的结构设计从一开始就瞄准了这类实际使用中的加工适配痛点。物镜端的滚花纹理没有采用常规的等距直齿排布，而是做了变节距的菱形网纹，靠近镜筒衔接处的齿距收窄0.2mm，边缘做了R0.3的倒圆角处理，既避免了加工时铣刀崩刃的问题，也能让使用者在快速旋动调焦环时，指腹的触感反馈更清晰，不会因为手汗或者护具的摩擦力不足出现调焦过位的情况。镜身主体的变径曲面没有做一体化的拉伸成型，而是拆分成物镜仓、调节座、目镜筒三个独立加工段，衔接处的止口公差控制在0.02mm以内，装配时不需要额外涂抹密封胶就能靠金属面的挤压实现IPX6级的防水效果，省去了后期打胶固化的等待工序，也避免了长期使用后胶体老化渗入镜腔污染镜片的隐患。弹道调节旋钮的保护盖做了可拆卸式的卡扣结构，卡扣的弹性臂厚度控制在1.2mm，既保证了反复拆装不会出现金属疲劳断裂，也不会因为卡扣过紧导致野外紧急调整弹道时没法快速掀开护盖。镜身表面的哑光氧化层厚度控制在8-12μm，没有做高亮的抛光处理，避免强光下出现反光暴露射击位置，同时氧化层的孔隙率控制在0.5%以下，雨天使用后不会因为水汽渗入导致表层脱落。目镜端的视度调节环做了多圈的阻尼槽设计，装配时在槽内填充阻尼脂的量经过反复校准，转动时的阻力保持在15N·cm，既不会因为枪械后坐力导致视度自行偏移，也能让使用者在视线不离开目标的情况下靠触感完成视度调整。炮管端的遮光罩采用过盈配合的插接结构，配合面做了细密的环形防滑槽，不需要额外的固定螺丝就能牢固安装，拆卸时也不会因为长期卡滞出现拔取困难的问题，适配不同光照环境下快速加装或者拆卸的使用需求。镜身内部的镜片隔圈做了偏心调整结构，加工时隔圈的同轴度公差控制在0.01mm以内，装配时可以通过微调隔圈的位置修正镜片组的光轴偏移，不需要反复打磨镜筒内壁就能保证全倍率下的成像清晰度，大幅降低了成品装配的返修率。
