现代简约升降旋转办公休闲椅设计

项目分类:通用机械零部件 发布时间:2020-06-30 ID:118150
  • 现代简约升降旋转办公休闲椅设计
  • 现代简约升降旋转办公休闲椅设计
  • 现代简约升降旋转办公休闲椅设计

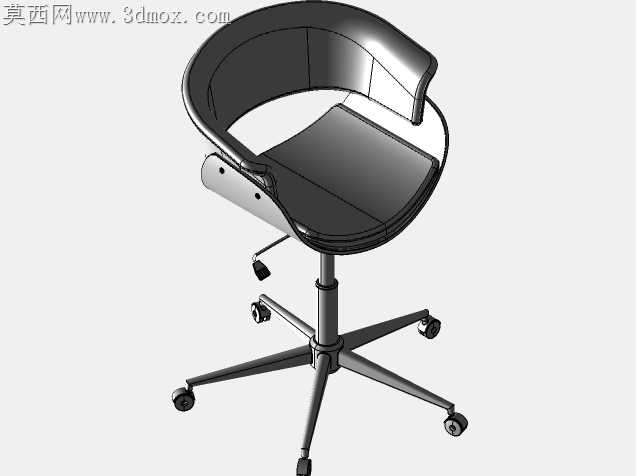

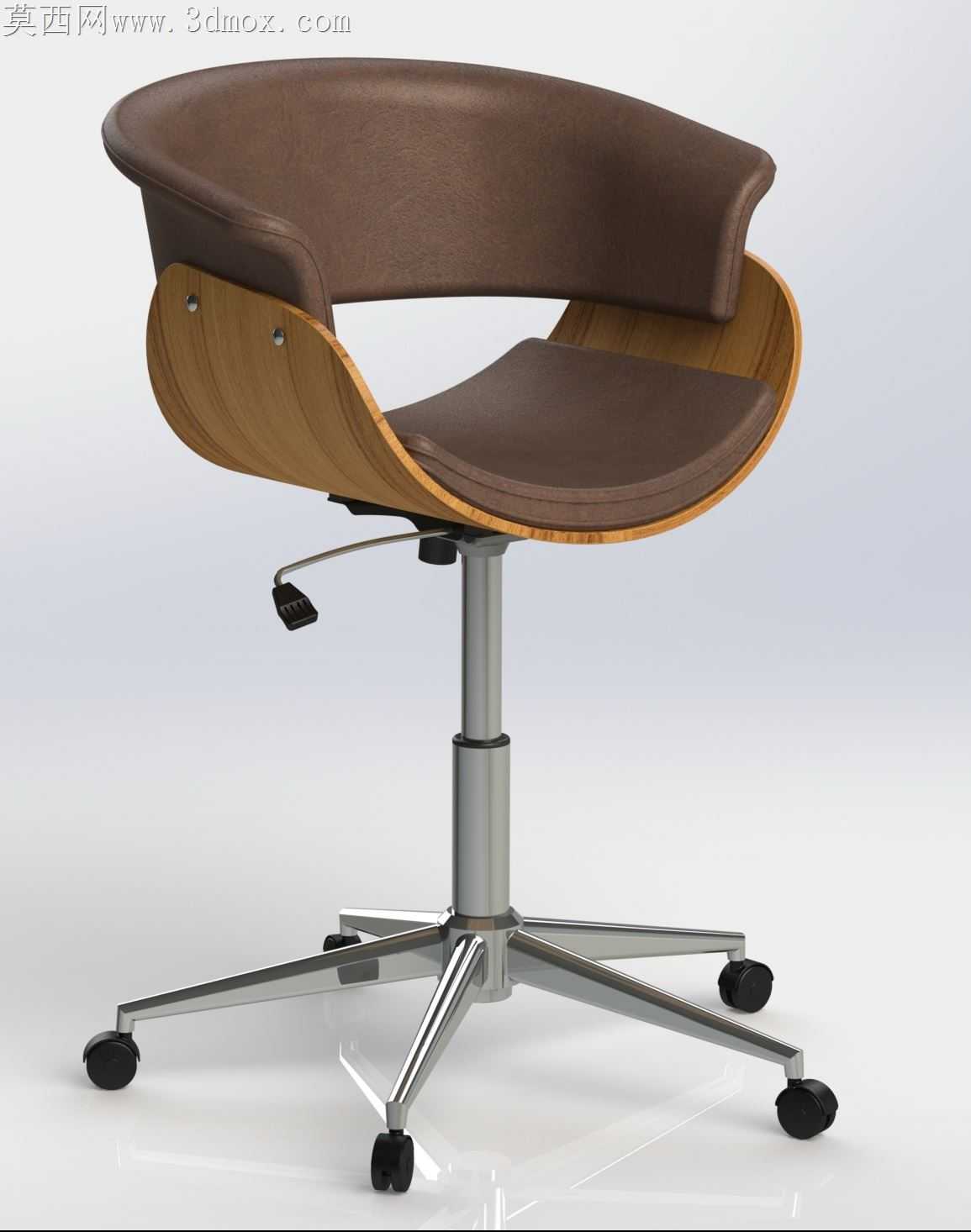

曲面设计视角下,这款座椅的围合式靠背与座面衔接处,最容易出现曲率断层问题——胶合板热压成型时,若曲面G2连续度不足,边缘包覆皮革后会出现肉眼可见的棱线,既影响触感也破坏整体流畅感。建模时特意将靠背外侧木壳的曲率变化控制在每100mm弧长偏差不超过0.3mm,匹配皮革1.2mm的包覆厚度预留形变余量,避免软包绷紧后出现局部褶皱。座面前缘做了微向下的弧面收边,没有生硬直角,贴合大腿后侧曲线时不会产生压腿的异物感,这处曲面的过渡半径反复调试过三次,半径过小会硌腿,过大则会让座面视觉上显得臃肿。

靠背与座面的木壳拼接处,隐藏了3mm的叠边结构,曲面拼接缝顺着座椅侧围的自然弧度走,没有在视觉中心出现突兀的拼接线条,金属气杆与座板的连接座做了下沉式隐藏,从正面视角完全看不到金属连接件的突兀轮廓,五星脚的支臂曲面做了微弧收窄,从中心轴座向外逐渐收细,既保证金属压铸时的料流顺畅,也让金属部件不会显得笨重粗笨。

皮革软包的曲面贴合度是另一个核心细节,座面的软包填充厚度从中心向边缘逐渐减薄,中心区域40mm的高弹海绵提供足够支撑,边缘15mm的薄边刚好卡在木壳的内嵌槽里,不需要额外打钉固定就能保证软包不滑移,曲面的凹陷深度刚好贴合臀部坐骨结节的支撑位置,不会出现坐久了臀部打滑的问题。靠背的软包曲面做了微向后的倾角,103度的倚靠角度刚好匹配日常办公与短暂休憩的姿态需求,曲面的侧向围合高度控制在220mm,既给腰部足够的侧向支撑,又不会卡到腋下影响手臂活动。

金属五星脚的每个支臂曲面都做了拔模斜度匹配,压铸成型后不需要过多打磨就能获得顺滑的表面质感,支臂末端的脚轮安装座做了同轴度校准,曲面与安装孔的垂直度偏差控制在0.1mm以内,避免脚轮安装后出现歪斜、滑动卡顿的问题。气杆外罩的金属套筒做了两段式曲面衔接,上段细下段粗的过渡没有生硬台阶,升降过程中不会出现视觉上的突兀断层。调节拨杆的曲面贴合座板底部的弧度,伸手就能碰到,不需要弯腰摸索,拨杆的表面做了微弧防滑纹理,触感温润没有金属的冰冷感。

木壳表面的曲面纹理顺着弯曲方向排布,热压时木纹不会因为拉伸出现断裂,表面的木皮厚度控制在0.6mm,既能保留天然木材的纹理质感,又不会因为弯曲半径过小出现木皮开裂。皮革与木壳的衔接处做了内嵌压边,缝隙均匀控制在0.5mm,不会出现毛边外露的问题,整体曲面从靠背顶端顺到五星脚末端,没有一处生硬的折角,视觉上轻盈流畅,坐感上贴合身体曲线,兼顾了美观度与实用舒适度。
