带侧孔开槽铰接连接支座结构设计

　　在各类工装夹具、自动化输送线、小型设备连杆传动机构中，这类带侧孔的开槽铰接支座是十分常见的受力连接构件，日常选型和建模过程中需要兼顾安装便利性、铰接转动自由度以及径向受力的强度冗余，很多刚入行的结构设计人员容易忽略开槽间隙的公差匹配，导致实际装配后销轴卡滞或者铰接副旷量过大，直接影响整套传动机构的运行精度。从结构本身来看，主体下半段是同轴的圆柱定位段，安装时可以直接插入对应安装基座的预制圆孔内，依靠圆柱面的配合实现径向定位，不需要额外加工复杂的定位止口，对安装基座的加工精度要求相对友好，适合中小载荷的铰接连接场景。

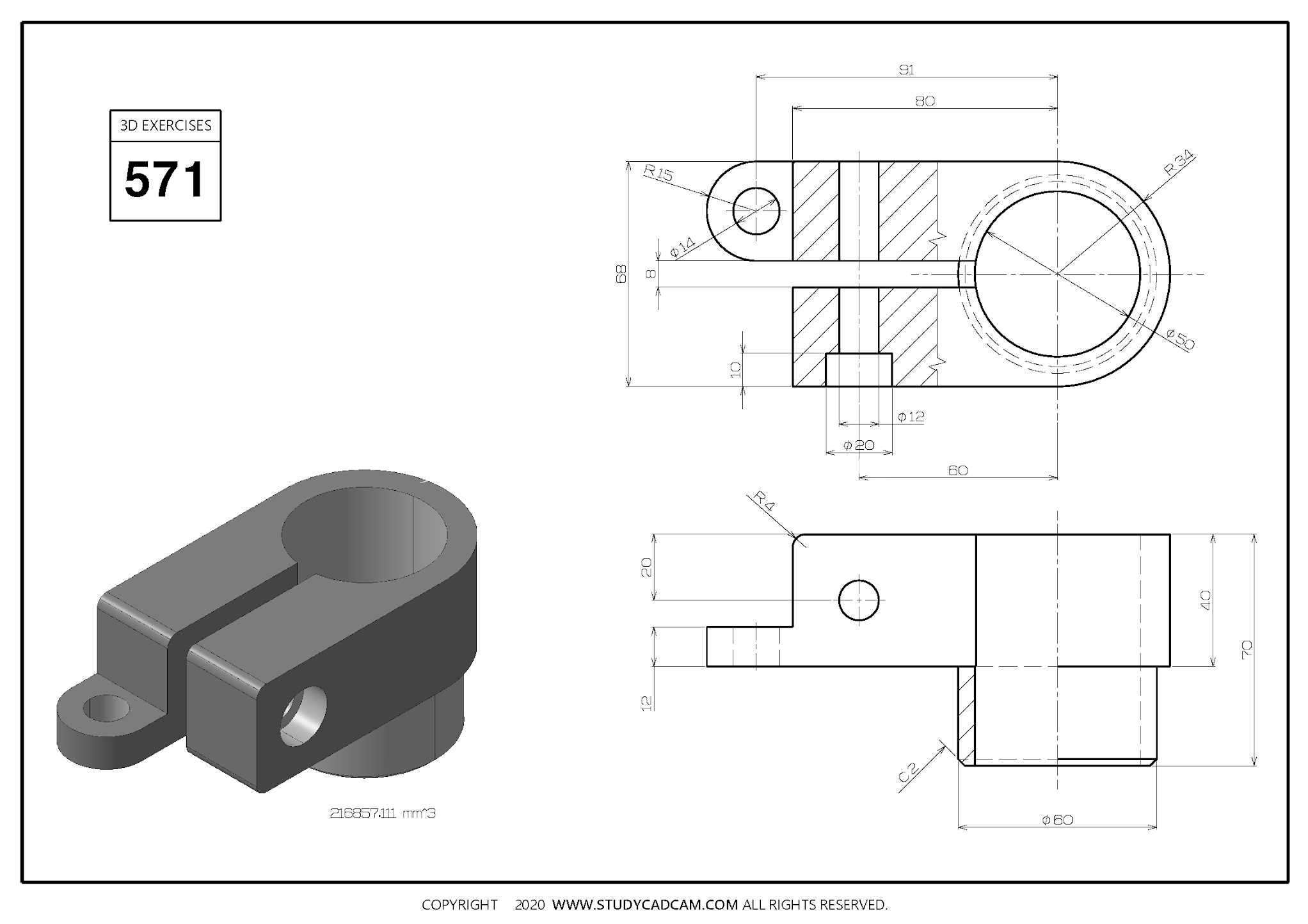

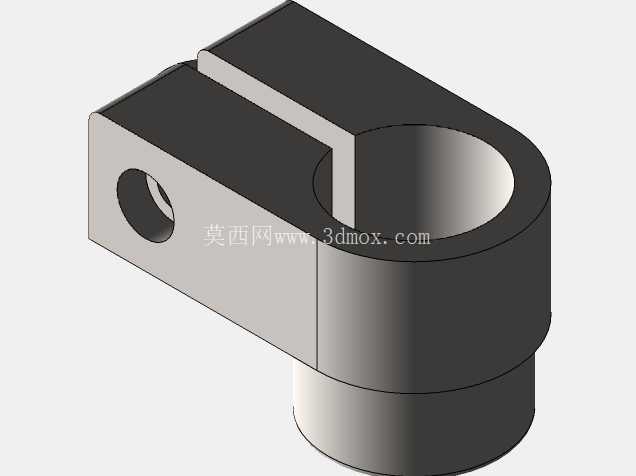

　　主体上半段的圆筒结构是铰接副的核心承载部位，中间的通孔用于穿装铰接销轴，侧面开设的通槽从圆筒顶端一直延伸到方台结合面，这个结构设计的核心作用有两个：一是安装销轴时可以借助槽口的微小弹性变形快速压入销轴，不需要额外的导向工装，装配效率能提升不少；二是可以在槽口位置加装锁紧螺钉，调整铰接副的转动阻尼，既可以实现无阻尼的自由转动，也能通过锁紧实现角度固定，适配不同的工况需求。侧面的横向通孔是锁紧定位结构，当铰接销轴穿入主体圆筒后，可以在这个侧孔内装入紧定螺钉，顶紧销轴的外圆面，防止设备运行过程中销轴轴向窜动脱落，相比传统的销轴端部卡簧固定方式，这种侧孔紧定的结构拆装更方便，在需要频繁调整铰接位置的调试场景下优势十分明显。建模过程中需要重点关注几个尺寸边界：首先是下半段圆柱的外径与安装孔的配合公差，一般选用H7/h6的间隙配合，既保证安装顺畅，又不会出现过大的径向晃动；其次是开槽的宽度尺寸，要比铰接销轴的直径小0.2-0.5mm，保证压入销轴后槽口有足够的抱紧力，同时开槽的根部要加工R0.5以上的圆角，避免应力集中导致槽口根部在反复受载时出现开裂；另外侧孔的轴线要与主体圆筒的轴线垂直相交，偏心量不能超过0.1mm，否则紧定螺钉顶紧时会造成销轴偏斜，导致铰接转动卡滞。

　　从实际应用场景来看，这类构件常被用在小型气动推杆的端部连接、工装夹具的角度调整臂、输送线的挡料机构铰接位、检测设备的探头安装支架等位置，承受的载荷多为周期性的交变载荷，设计时除了常规的静强度校核，还要重点关注槽口根部的疲劳强度，一般选用45号钢调质处理或者6061铝合金硬质阳极氧化处理，根据实际载荷大小选择对应材质即可。建模时方台与圆筒、圆柱段的结合位置要做合理的圆角过渡，避免尖锐棱角造成的应力集中，同时所有棱边都要做C0.5的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏配合零件的表面。

　　很多设计人员在做这类铰接件时，容易忽略开槽两侧面的平面度要求，如果两侧面平行度超差，锁紧时会出现受力不均的情况，长期使用会导致槽口变形，因此图纸标注时需要明确槽口两侧面的平行度公差不大于0.05mm，表面粗糙度达到Ra3.2即可满足使用要求，不需要过高的加工精度造成成本浪费。另外安装时需要注意，下半段圆柱插入基座孔后，如果需要额外固定，可以在圆柱端面加工螺纹孔，用端盖压紧的方式实现轴向固定，相比侧面顶丝的固定方式，轴向压紧的固定方式更适合受载较大、振动较强的工况，不会因为长期振动出现松动移位。
