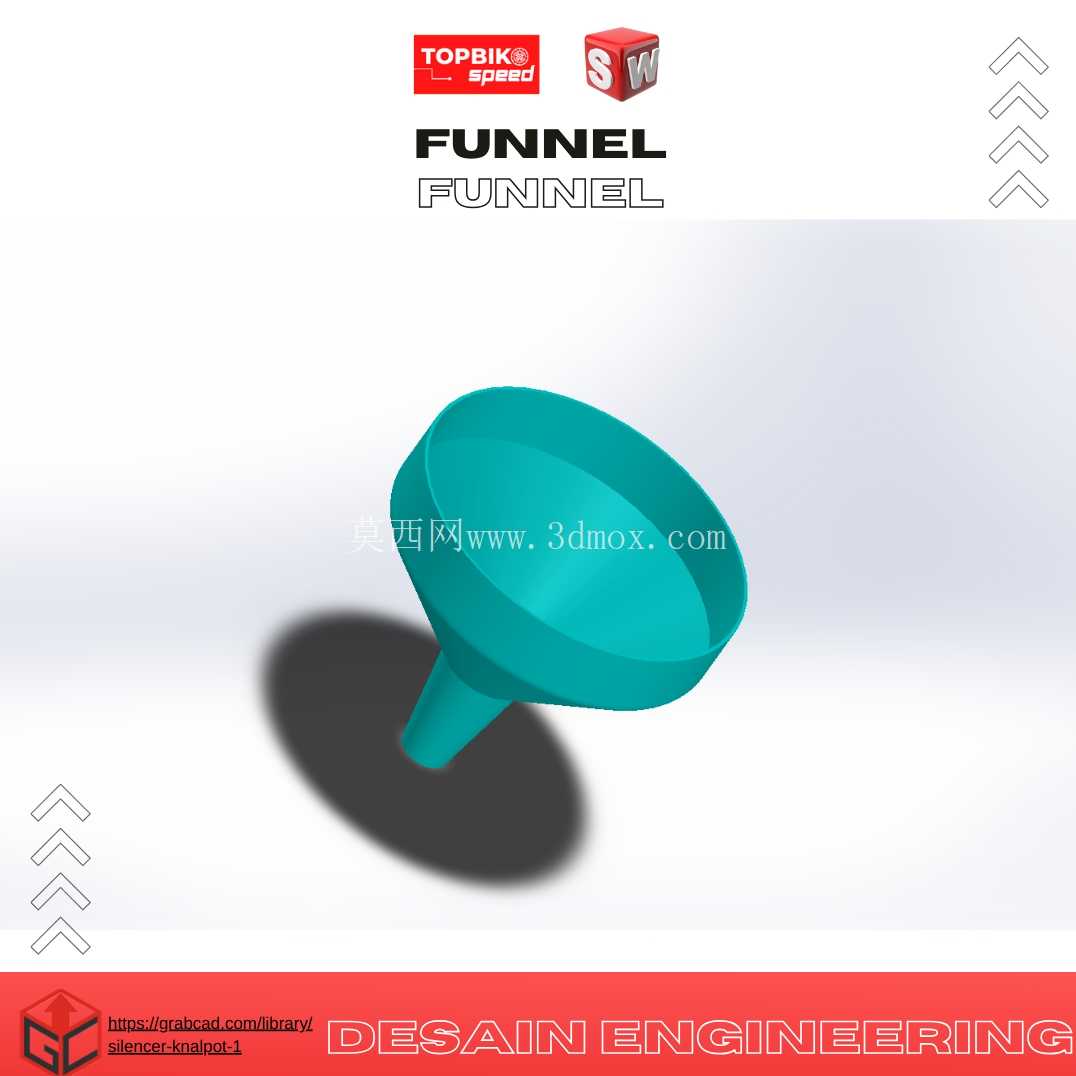

工业级导流漏斗结构设计方案

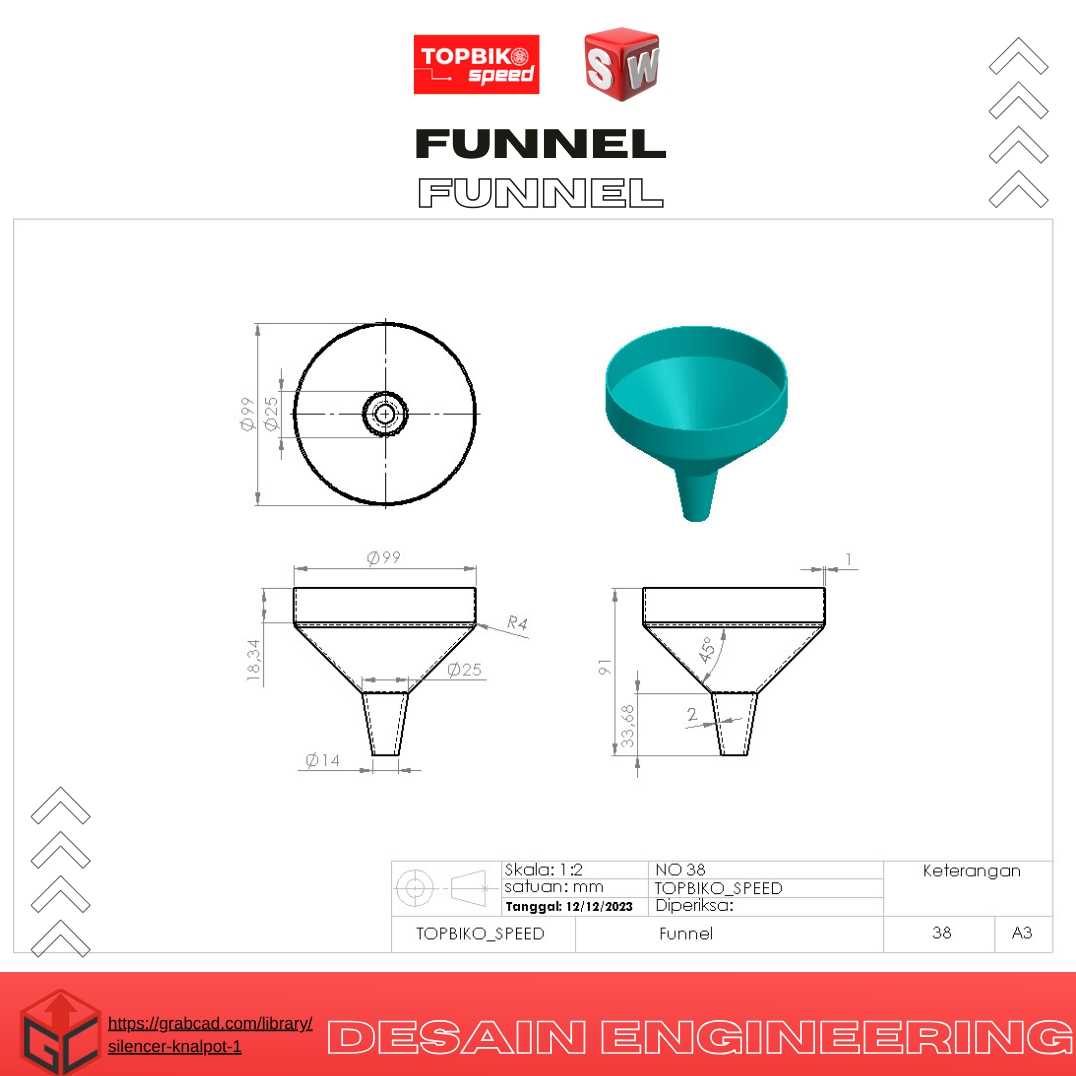

　　在铸造车间的日常作业场景里，这类漏斗是衔接上料工位与模具型腔的核心导流部件，不少一线操作的师傅都有过体会，要是漏斗的锥角设计不合理，浇注时金属液容易卷气，或是粉状造型材料下料时出现架桥堵塞，轻则拖慢整线节拍，重则直接导致铸件产生气孔、夹砂这类报废缺陷。做这个结构的时候，最先要敲定的是上部接料口的直径尺寸，这个尺寸不能拍脑袋定，得匹配现场常用的料桶出料口径、手动浇注勺的倾倒范围，要是接料口做小了，上料时物料容易洒落到模具外侧，既浪费原料又要额外清理工位；要是做的过大，整个漏斗的安装占位会超出工位预留的操作空间，旁边的起吊吊具、清整工具移动时容易发生磕碰。

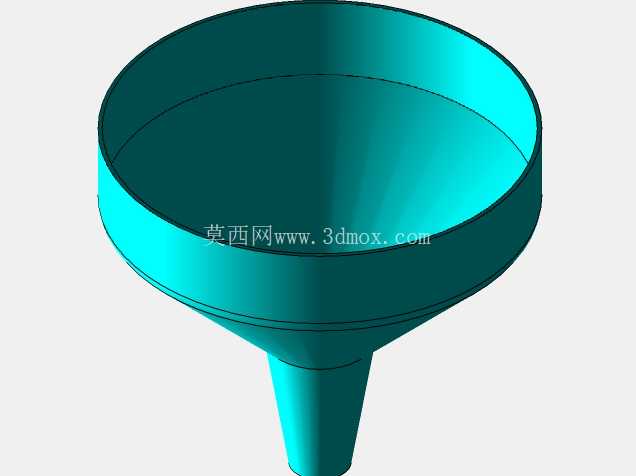

　　锥段的角度选择是整个设计的核心，针对不同的输送物料要做区分，要是用于引导熔融金属液，锥角要兼顾液流的下落速度和对漏斗内壁的冲刷角度，角度过陡液流直冲型腔会冲坏砂型表面，角度过缓金属液在锥壁停留时间过长会提前降温结皮；要是用于输送颗粒状、粉状的造型辅料，锥角要大于物料的自然安息角，避免物料挂壁残留，换料时不用反复敲打漏斗内壁就能排空余料。下部的出料口尺寸要精准匹配下游的进料位置，比如对接小尺寸浇口杯时，出料口的外径要比浇口杯内径小1到2毫米，既保证对接时能顺利嵌入定位，又不会因为间隙过大导致物料从接缝处溢出，出料口的直段长度不能太短，要保证流出的物料是垂直下落的柱状流，不会出现散流喷溅的情况。

　　整个漏斗的壁厚设计要兼顾刚性和使用场景的需求，用于铸造高温金属液的版本，壁厚要保证反复接触高温物料时不会出现变形，边缘位置要做卷边强化处理，避免日常使用中磕碰产生凹坑，凹坑位置容易残留物料结垢，时间长了会影响流道的顺畅度；用于常温物料输送的版本，在保证结构刚性的前提下可以适当调整壁厚，降低整体重量，方便工位间的挪动更换。内壁的表面处理也有讲究，不能有明显的加工台阶或是凹痕，尤其是锥段和下部直段的衔接位置，要做顺滑的圆角过渡，避免物料在衔接位置卡滞，要是输送粘性稍大的物料，内壁的粗糙度要控制在合理范围，减少物料粘附的概率。

　　实际安装时，这类漏斗通常有两种固定方式，小尺寸的手动操作版本可以在上部边缘做对称的挂耳，直接挂在工位的支架上，不用复杂的紧固件，换型时直接提走就能更换；大尺寸的固定工位版本，要在上部边缘做带安装孔的法兰边，通过螺栓锁紧在料仓或是固定支架上，安装时要保证整个漏斗的中心轴线和下游进料口的中心完全重合，偏差过大的话物料会偏流，长期冲刷一侧内壁会造成局部磨损过快，甚至出现磨穿漏料的问题。日常使用中，这类结构的损耗点主要在锥段下部靠近出料口的位置，因为这个位置物料流速最快，冲刷磨损最严重，设计时可以在这个位置做局部的加厚处理，或是设计成可更换的出料口衬套，磨损后不用更换整个漏斗，只需要更换衬套就能继续使用，降低工装的维护成本。不少新手设计这类导流部件时，容易只关注整体的锥形外观，忽略了边缘的强度、衔接位置的顺滑度、安装时的定位基准，导致做出来的漏斗看着外形没问题，实际用的时候要么洒料、要么堵料、要么装不上工位，反而给一线操作添了麻烦。这个结构的设计逻辑完全是从现场实际使用出发，没有多余的装饰性结构，每一处尺寸和结构细节都对应着现场作业的实际痛点，不管是用于铸造浇注环节的金属液导流，还是造型工位的干砂、粘结剂输送，都能稳定满足使用需求，不会出现常见的结构设计缺陷。
