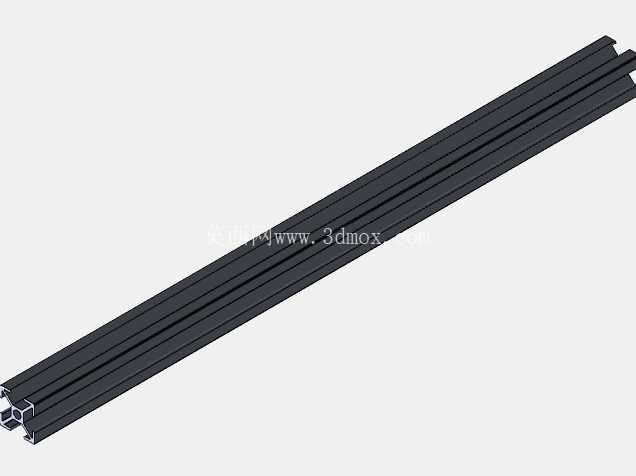

欧标工业铝型材框架支撑构件三维结构

在各类自动化生产线、体育器材配套机架、检测设备台架的搭建场景里，这类槽式工业铝型材是应用频次极高的基础装配构件，区别于传统焊接钢制机架，铝型材依托模块化槽道设计，无需焊接即可完成快速组装，后期调整工位布局、拓展设备安装点位时，仅需松开配套紧固件即可重新排布结构，大幅降低产线迭代的改造成本。从实际使用场景来看，这类型材常被用于体育训练器材的支撑框架搭建，比如室内健身器材的主体承重架、球类训练设备的导轨安装基座、户外临时赛事的防护栏支撑骨架，凭借自身规整的截面结构，既可以作为主承重梁承担静态载荷，也可以作为滑动导轨的安装基材，配合滑块实现可调式工位的位移功能。

从结构设计逻辑来看，这款型材采用多槽道对称截面布局，四个端面均预留标准T型安装槽，槽道尺寸适配行业通用的T型螺栓、方螺母配件，安装时无需对型材做二次钻孔攻丝，仅需将螺母预置入槽道内滑动至对应安装点位，即可锁紧固定外部连接件。型材的壁厚设计兼顾了承重能力与轻量化需求，主受力壁厚度满足常规静态机架的承重要求，非受力区域做了适度的壁厚优化，在保证结构刚性的前提下降低整体自重，减少机架整体对地面的载荷压力。型材的边角位置做了小圆角过渡处理，既避免了锐边对安装人员造成划伤，也能在安装外置封板、亚克力防护面板时，让密封胶条更好地贴合型材表面，提升设备外罩的密封防尘效果。

在安装边界与尺寸适配层面，这类型材的截面宽度属于常规20系列欧标铝型材规格，单根型材的标准长度可根据实际使用需求裁切，拼接时配套的角码、端面连接板均为标准通用配件，两根型材垂直拼接时，角码可完全嵌入槽道内部，不会在型材外部形成凸起结构，保证机架外表面的平整性。当型材作为水平承重梁使用时，需根据跨距核算承重载荷，跨距超过800mm时需在中部增加垂直支撑立柱，避免长期承重出现型材下挠变形；作为垂直立柱使用时，底部需配套端面脚轮或可调脚杯，脚杯的调节行程可覆盖地面15mm以内的高度差，保证机架整体处于水平状态，避免设备运行时出现晃动。

从实际装配的细节来看，型材槽道内部的凸起筋条是为了提升螺母锁紧时的摩擦力，当螺栓锁紧时，螺母会被压在筋条表面，避免设备运行过程中因震动出现紧固件松动的问题。型材表面做了阳极氧化处理，氧化层厚度满足常规工业环境的防腐蚀要求，在普通车间、室内场馆环境下使用不会出现表面锈蚀、氧化掉皮的问题，若应用在潮湿的户外场景，还可在表面额外做喷塑处理提升耐候性。在搭建多层机架结构时，可利用型材的槽道安装层板托件，托件位置可沿槽道任意调整，适配不同高度的设备安装需求，无需像钢制方管机架那样提前焊接固定层板点位，灵活度更高。

很多结构设计人员在选型这类型材时，容易忽略槽道的中心距尺寸，导致后期采购的紧固件、连接件无法适配，这款型材的槽道中心距严格遵循欧标铝型材的通用尺寸规范，所有配套配件均可直接采购市售标准件，无需单独开模定制，大幅降低采购周期与配件成本。在做三维建模时，型材的槽道细节、圆角过渡、端面安装孔位都做了精准还原，导入装配体后可直接模拟螺栓连接、角码拼接的装配效果，提前验证各部件之间是否存在干涉，避免实际加工组装时出现配件无法安装的问题。另外，型材的端面预留了攻丝底孔的尺寸余量，当需要安装端面连接板、脚轮安装座时，可直接在端面上攻丝，无需额外镶嵌螺母，简化安装工序。
