棱面带柄盛液水杯结构设计

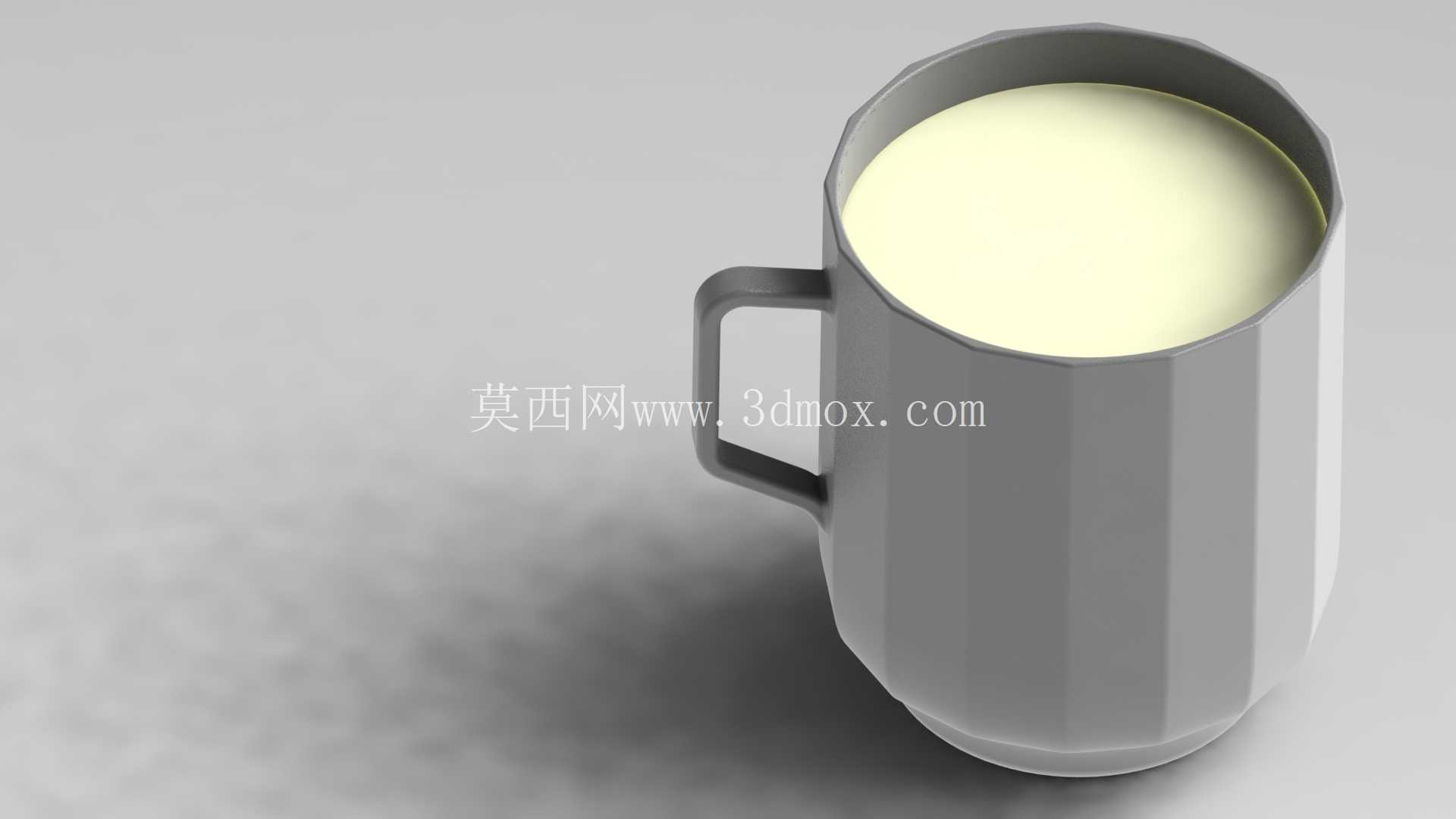

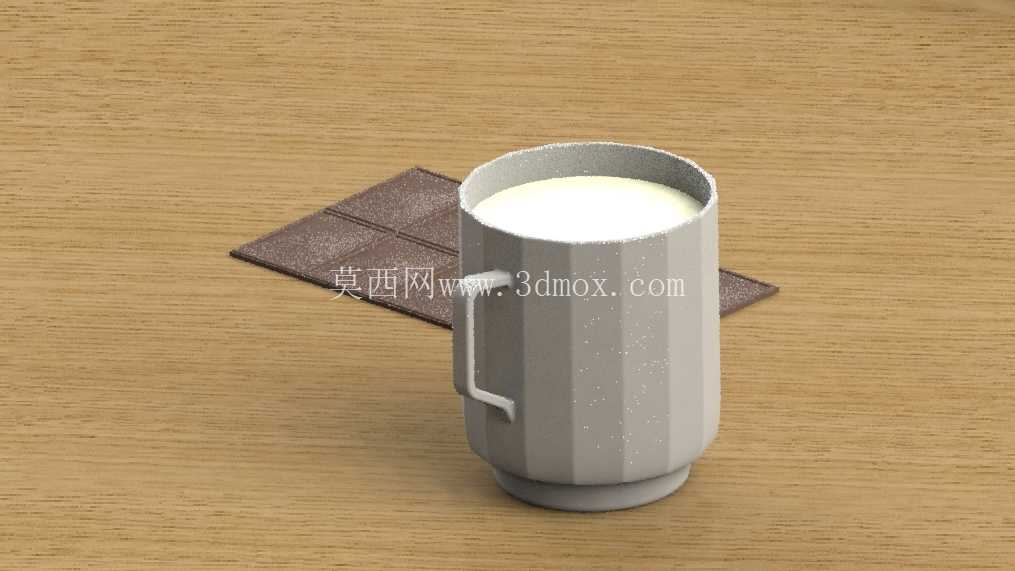

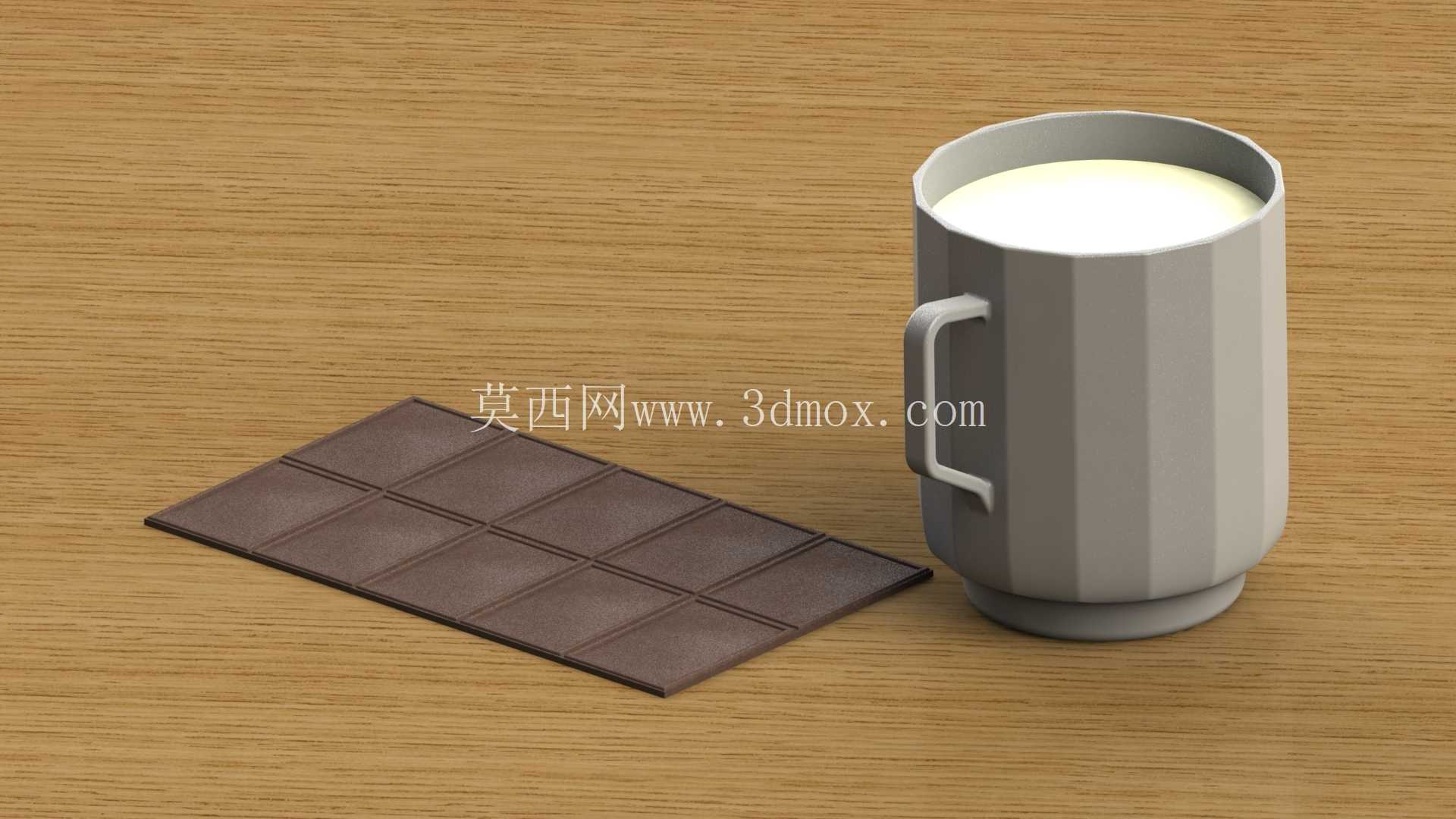

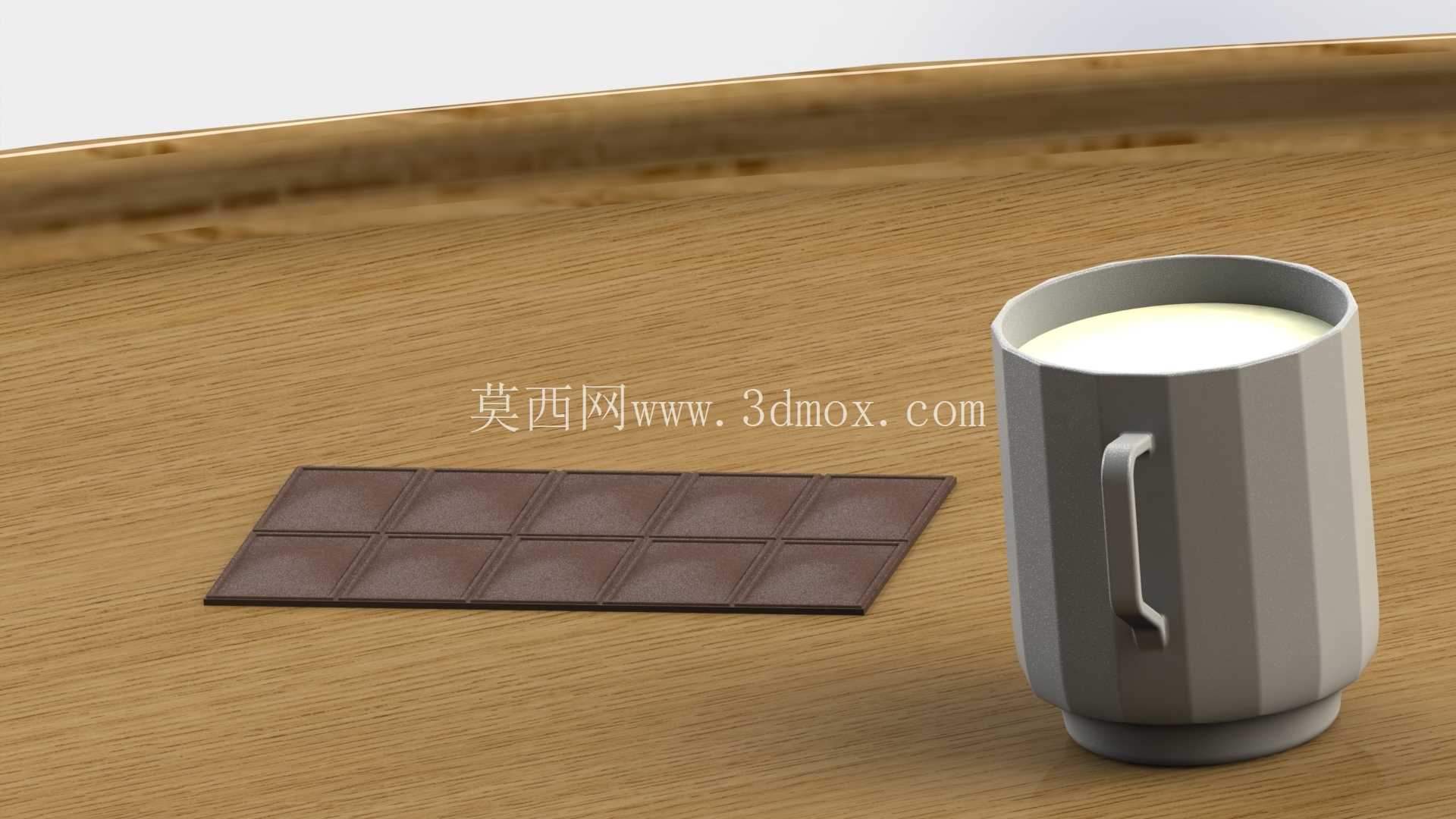

　　这款棱面带柄盛液水杯的结构设计，核心围绕日常餐饮场景的使用需求展开，在常规圆柱水杯的基础上做了针对性的结构优化，首先从握持稳定性来看，杯身采用多棱面切削结构，替代传统光滑圆柱面，当手部握持时，棱边能够提供额外的摩擦阻力，即使杯身外壁沾有冷凝水或者饮品残留，也能有效降低打滑脱手的概率，适配不同手型的握持习惯，不需要额外增加防滑胶圈等附属结构，减少了装配工序和零部件数量。

　　杯柄的连接位置做了圆弧过渡处理，在杯身与杯柄的衔接处采用渐变壁厚设计，从杯身主体的均匀壁厚逐步过渡到杯柄的握持截面厚度，既避免了注塑或者压铸成型时的壁厚差导致的缩痕、应力集中问题，也能保证杯柄的承重能力，当杯内盛满常温液体时，杯柄与杯身的连接位置能够承受足够的载荷，不会出现连接处断裂的风险。杯口位置做了微卷边处理，卷边的圆弧半径经过反复校核，既能够保证饮用时唇部接触的舒适度，避免锐边划伤，也能在倾倒液体时让液流沿着卷边弧度流出，减少挂壁流液的问题，不会让液体顺着杯身外壁流到桌面或者使用者手上。杯身内部的盛液空间做了底部圆弧过渡，没有直角死角，日常清洗时能够轻松触及所有内壁位置，不会残留饮品污渍，降低清洁难度。

　　从安装边界和外形尺寸来看，这款水杯的整体外径控制在常规车载杯架的适配尺寸范围内，杯身下部的直径略小于上部棱面的最大外径，能够稳定放入多数家用、车载的杯架中，不会出现晃动或者卡滞的问题；杯身总高度适配常规饮水机的出水高度，接水时不需要过度倾斜杯体，避免液体溅出。设计过程中还考虑了堆叠收纳的需求，杯口的卷边外径略大于杯底的外径，多个同规格水杯堆叠时，杯底能够嵌入下方水杯的杯口内部，堆叠高度可控，减少收纳时占用的空间，适合餐饮门店批量存放或者家庭橱柜收纳。

　　杯壁的厚度经过受力仿真校核，在保证整体结构强度的前提下尽可能控制壁厚，既能够降低材料消耗，也能在盛装高温饮品时减少外壁的导热速度，避免握持时烫伤，同时棱面结构相比光滑圆柱面，在相同壁厚下拥有更好的结构刚性，受到轻微外力碰撞时不容易出现凹陷变形，延长产品的使用寿命。杯底位置做了微小的内凹设计，让杯底的外圈接触支撑面，相比平底结构能够减少杯底与桌面的接触面积，即使桌面有少量水渍或者轻微不平整，水杯也能稳定放置，不会出现晃动打滑的情况，同时内凹结构也能减少杯底与桌面的摩擦，避免长期使用后杯底磨损刮花桌面或者自身接触面。在成型工艺适配性上，棱面结构的拔模角度经过合理设置，每个棱面的拔模斜度控制在工艺允许的最小范围内，既保证成型后能够顺利脱模，也不会让杯身出现上大下小的明显锥度，保证盛液容积的同时兼顾外观的协调性，杯柄的位置与杯身主体的成型方向保持一致，不需要额外的侧向抽芯结构，简化了模具结构，降低了生产制造的成本。
