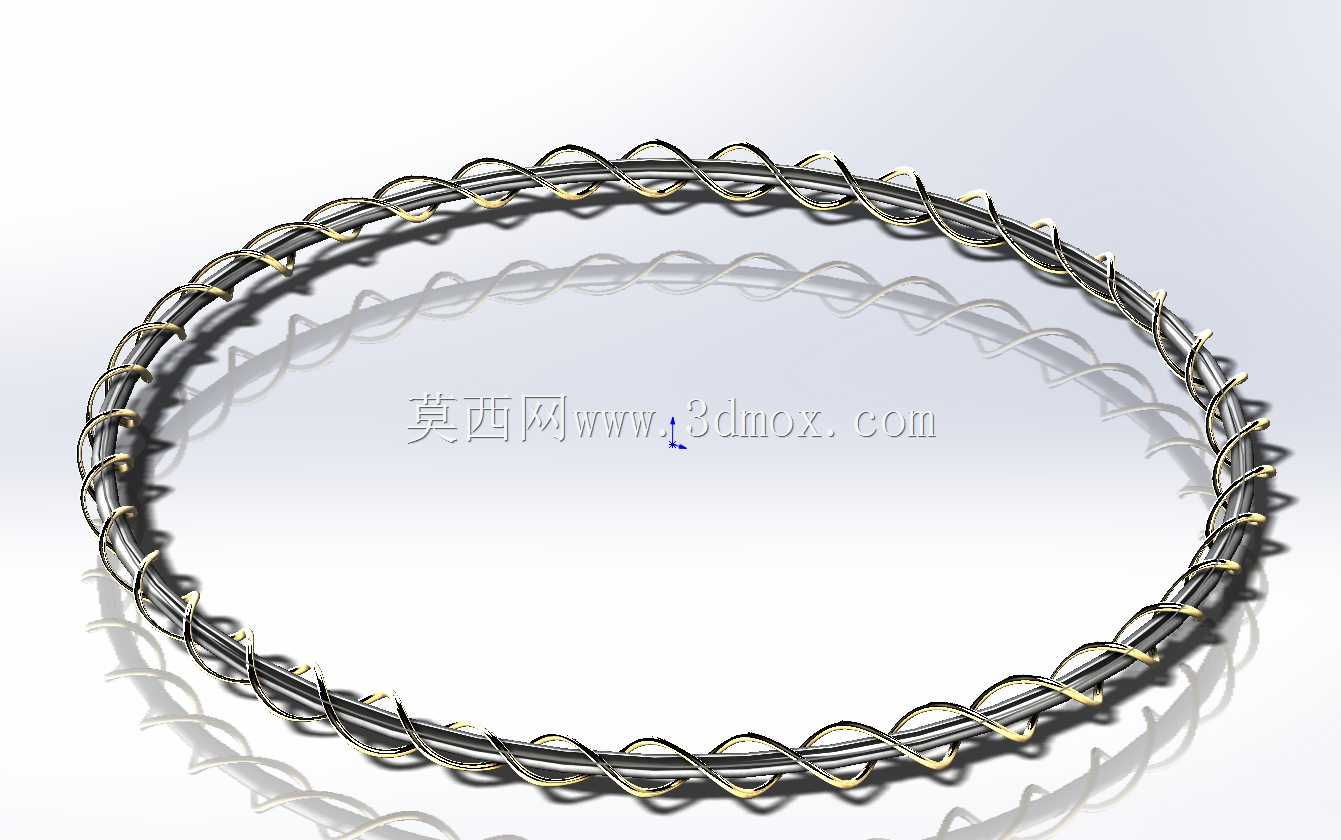

双股螺旋缠绕式环形金属饰件结构

项目分类:通用机械零部件 发布时间:2024-04-15 ID:747061
  • 双股螺旋缠绕式环形金属饰件结构

  该环形构件采用双股异质金属丝交替螺旋缠绕的成型结构,整体为闭合正圆环形态,在做结构设计时首先要明确环形基体的核心尺寸边界:环体的公称中径是整个构件的基准尺寸,缠绕层的径向厚度直接决定构件的整体外轮廓直径与内孔通径,这两个尺寸直接限定了该构件的适配安装空间,若用于穿戴类场景,内孔通径需要匹配对应穿戴部位的周向尺寸公差,预留0.3-0.5mm的活动间隙避免卡滞,外轮廓的螺旋凸起高度需要控制在0.8mm以内,防止剐蹭外物或穿戴时产生异物感。

  从结构功能层面看,双股缠绕的设计并非单纯的外观装饰,两股金属丝分别采用不同硬度的金属材质,硬度较高的金属丝作为缠绕骨架,承担环体的整体结构强度,维持圆环的圆度公差,避免日常使用中受挤压产生不可逆的塑性变形;硬度稍低、表面做抛光处理的金属丝作为外观层,交替嵌入骨架丝的缠绕间隙中,形成连续的螺旋状视觉纹理,同时两种金属的色泽差异可以形成自然的视觉层次,无需额外做表面涂装就能呈现错落的质感。缠绕过程中需要严格控制每一圈螺旋的导程公差,整环360度范围内的导程误差不能超过0.1mm,否则会出现螺旋纹理疏密不均的问题,既影响外观一致性,也会导致局部缠绕应力集中,在受外力弯折时出现丝材错位、松脱的问题。

  在实际应用场景中,这类环形缠绕结构除了作为装饰类饰件使用,其结构逻辑也可以延伸到多个工业领域:在密封件领域,这类双股缠绕结构可以作为金属缠绕垫片的骨架参考,通过调整金属丝的材质、缠绕导程和预紧力,制作出适配不同压力等级管路法兰的密封元件,缠绕形成的微小弹性间隙可以在法兰紧固时产生适量的形变补偿,填补法兰密封面的微观不平度,提升密封可靠性;在弹性元件领域,等导程螺旋缠绕的环形结构可以作为小载荷环形弹簧使用,利用缠绕丝之间的接触形变提供缓冲力,相比传统冲压成型的环形弹片,这类缠绕结构的弹力线性更好,疲劳寿命更长,适合用在需要频繁往复形变的小空间缓冲场景;在导电连接领域,如果将两股金属丝替换为不同导电性能的材质,还可以制作成环形滑动导电触点,螺旋缠绕形成的连续接触面可以保证滑动接触过程中不会出现导电断点,相比传统的单点接触结构导电稳定性更高,接触电阻更小。

  做该结构的三维建模时,首先要绘制环形的中心扫掠路径,路径的圆度公差需要控制在0.02mm以内,避免后续扫掠出来的环体出现椭圆变形;其次要分别绘制两股金属丝的截面轮廓,根据缠绕导程参数分别给两个截面添加螺旋扫掠约束,注意两个螺旋的旋向相同、相位差180度,这样才能保证两股丝在缠绕过程中刚好紧密贴合,不会出现重叠或者间隙;扫掠完成后需要做丝材之间的干涉检查,确认整圈范围内两个金属丝都是面接触状态,没有实体交叉干涉,同时要给缠绕接触位置添加0.01mm的装配间隙,模拟实际生产中的镀层厚度和装配公差,避免模型导入工程分析软件时出现网格划分错误。如果需要做后续的工程验证,还要给两种金属丝分别赋予对应的材料属性,骨架丝选用弹性模量较高的不锈钢材质,外观丝选用韧性较好的铜基合金材质,模拟日常挤压、弯折工况下的结构形变,确认最大形变位置的应力值低于材料的屈服强度,保证构件的长期使用可靠性。

  从安装适配的角度看,该类环形构件没有额外的安装定位结构,依靠自身的环形轮廓实现适配,所以在设计时需要严格控制环体的轴向宽度,也就是缠绕层在环体轴线方向的尺寸,这个尺寸决定了构件在安装槽内的轴向窜动间隙,如果是嵌入安装的场景,轴向宽度需要比安装槽的宽度小0.1-0.2mm,方便装配同时避免使用过程中出现晃动;环体的所有外轮廓棱边都需要做R0.1mm以上的圆角处理,尤其是螺旋缠绕形成的凸起棱边,不能有尖锐的加工毛刺,避免安装或使用过程中划伤接触面或者操作人员。另外,缠绕成型后需要做整体的定型处理,通过低温时效消除缠绕过程中产生的内应力,防止后续使用过程中出现螺旋丝回弹松脱、环体圆度超差的问题,定型处理时要注意控制加热温度,不能超过两种金属材料的回火温度,避免材料硬度下降影响结构强度。
