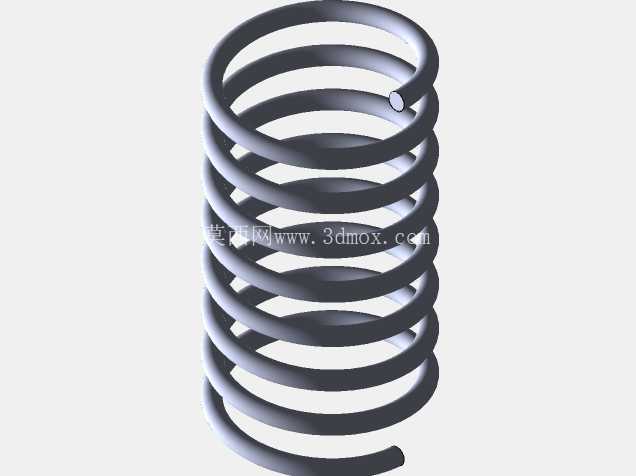

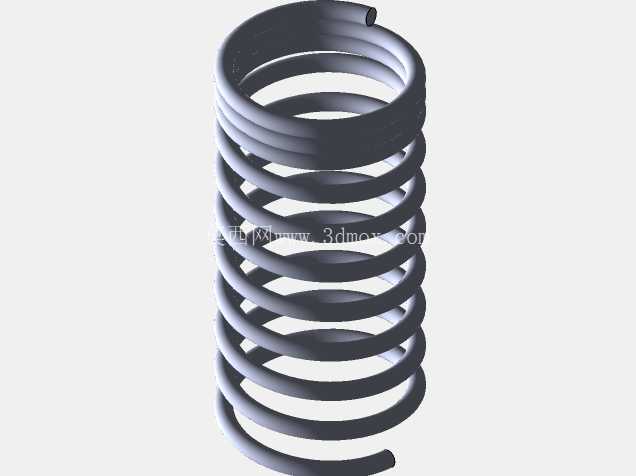

变节距圆柱螺旋压缩弹簧结构设计

在各类需要缓冲、减振以及储能复位的机械结构场景中，变节距圆柱螺旋压缩弹簧是应用频率极高的弹性元件，和常规等节距弹簧相比，其非线性刚度特性能够适配更多变载荷工况的使用需求。从实际应用场景来看，这类弹簧常出现在乘用车悬架系统、高速冲压设备的减振模块、精密仪器的隔振结构、内燃机气门机构以及各类需要动态载荷适配的工装夹具中，尤其是在载荷变化幅度大、需要同时兼顾小载荷下柔顺性与大载荷下支撑性的工位，变节距设计的优势远高于普通等节距弹簧。

从功能特性层面来说，这款变节距弹簧的刚度会随着压缩量的增大逐步提升，初始压缩阶段，节距较大的簧圈先发生形变，此时刚度较低，能够过滤掉高频小幅振动，避免硬冲击传递到设备主体结构；当压缩量达到一定阈值后，大节距簧圈逐渐并紧，小节距簧圈开始承担主要载荷，此时刚度快速上升，能够提供足够的支撑力抵抗大载荷冲击，避免弹簧被压并失效。这种渐变刚度的特性，让它不需要搭配多级弹簧组就能实现宽范围的载荷适配，有效减少了装配空间的占用，同时降低了多弹簧组匹配调试的工作量。

在设计思路上，这款弹簧采用等直径圆柱螺旋的基础构型，簧丝截面为标准圆形，材料选型默认适配65Mn弹簧钢或者60Si2MnA硅锰弹簧钢，能够满足常规工况下的疲劳强度要求。节距的变化采用线性渐变排布，从弹簧一端到另一端，节距按照固定梯度逐步增大，这种设计能够保证弹簧压缩过程中刚度变化曲线平滑，不会出现刚度突变导致的载荷冲击，同时也避免了非均匀节距带来的应力集中问题。两端的支撑圈采用并紧磨平处理，每端支撑圈圈数控制在1圈左右，磨平端面的粗糙度控制在Ra6.3以内，保证弹簧安装后端面与支撑座贴合度达到85%以上，避免压缩过程中出现偏载、侧弯的问题，有效提升弹簧的使用寿命。

从外形尺寸与安装边界来看，这款弹簧的中径尺寸适配常规安装孔位的公差要求，自由高度根据使用场景预留了15%~20%的预压量安装空间，安装时需要保证两端支撑面的平行度误差不超过0.2mm，导向杆或者导向套与弹簧内径、外径的间隙控制在弹簧中径的2%~3%之间，间隙过小会导致弹簧压缩时与导向件发生摩擦剐蹭，加速簧丝表面磨损，间隙过大则容易导致弹簧失稳侧弯。在极限压缩状态下，弹簧的并紧高度要小于设备允许的最小安装空间，预留至少2mm的安全余量，避免硬接触导致簧丝塑性变形。

建模过程中需要重点关注簧丝的螺旋线轨迹拟合，节距渐变段的螺旋线要保证曲率连续过渡，不能出现折线拐点，否则在后续有限元应力分析时会在拐点位置出现虚假应力集中，影响仿真结果的准确性。同时要注意支撑圈与有效圈的过渡位置，簧丝的并紧要自然贴合，不能出现干涉或者缝隙过大的问题，实际生产中这个位置也是卷簧工序的质控要点，过渡不顺畅会直接导致弹簧工作时出现异响、早期断裂等问题。另外，建模时需要预留出喷丸处理的工艺余量，簧丝表面的喷丸层厚度一般在0.1~0.2mm之间，设计时要将这部分余量计入尺寸公差范围，避免成品弹簧的安装尺寸超出设计边界。

在实际选型匹配时，需要根据工况的最大载荷、动载荷频率、工作环境温度来调整簧丝直径和有效圈数，如果是在高温环境下使用，需要将材料替换为50CrVA耐热弹簧钢，同时适当降低弹簧的工作应力，避免高温下材料弹性模量下降导致刚度衰减。如果是在腐蚀环境中使用，则需要在弹簧表面做镀锌、达克罗或者电泳处理，建模时也要将涂层厚度计入尺寸公差，保证安装配合精度。
