剪式车载起重支撑装置结构设计

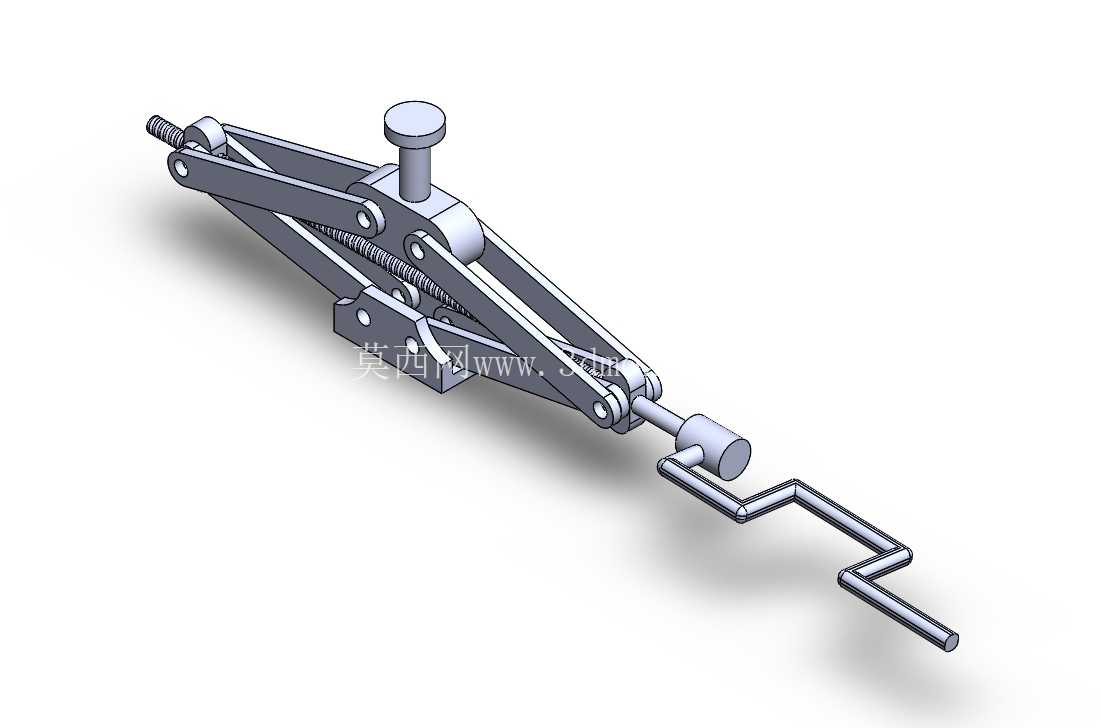

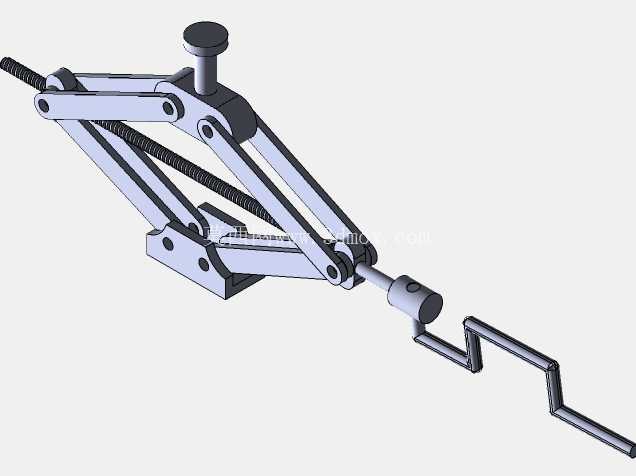

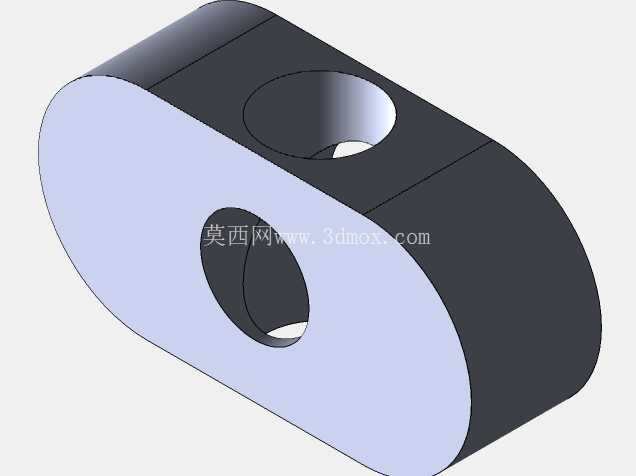

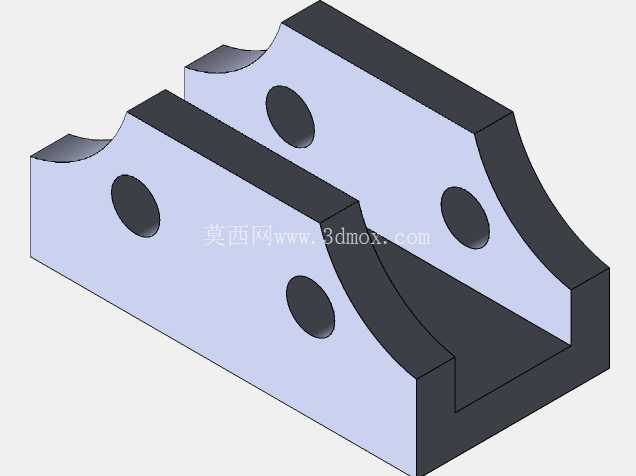

　　日常车辆维保场景中，轮胎更换、底盘检查这类作业都需要稳定的举升支撑，剪式车载千斤顶是家用车、小型乘用车配套的主流举升器具，相比液压类举升设备，它的结构更紧凑，收纳后可直接放入车辆后备箱备胎槽区域，不会占用过多储物空间，也不存在液压油渗漏污染后备箱衬垫的隐患。从结构设计逻辑来看，这套剪式举升机构采用多组交叉铰接的剪臂作为力的传递载体，铰接点全部采用销轴连接，配合轴套减少反复举升过程中的磨损量，避免长期使用后出现铰接间隙过大导致的支撑晃动感。

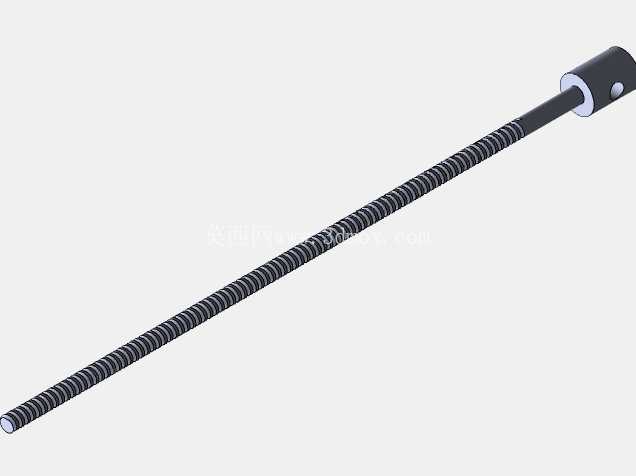

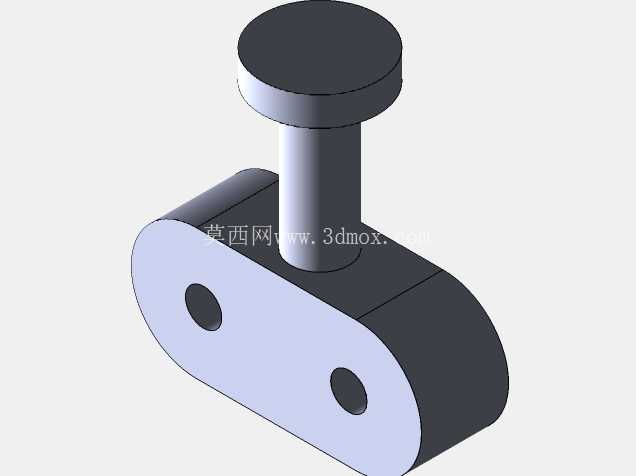

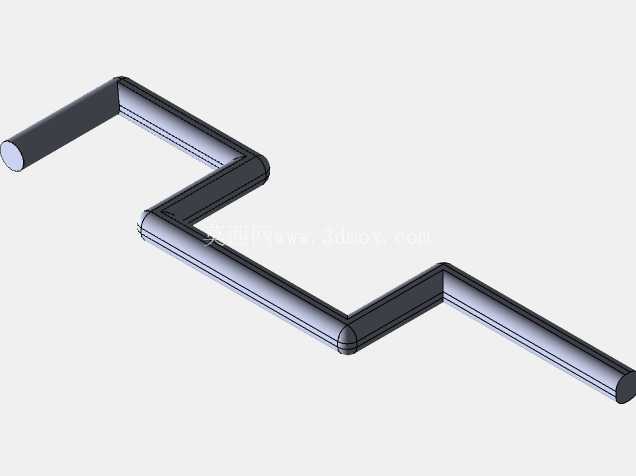

　　驱动端采用梯形丝杠传动结构，这种传动形式具备自锁特性，当转动摇臂带动丝杠旋转，拉动两组剪臂的下端铰接点相向移动时，剪臂夹角逐步变化带动顶部支撑台抬升，一旦停止摇臂转动，丝杠的螺纹升角小于摩擦当量角，可自动锁止当前举升高度，不会出现负载下自行回落的安全隐患，完全符合车载举升工具的安全设计要求。顶部支撑台设计了圆形的承压端面，端面做了防滑的滚花处理，举升时对准车辆底盘指定的支撑加强筋位置，可避免支撑过程中出现滑移，同时不会刮伤底盘的防腐涂层。配套的Z型摇臂采用弯折结构设计，操作时手部可以避开车辆侧裙的位置，转动过程中不会和车身钣金发生干涉，摇臂和丝杠端部的配合采用快插式结构，收纳时可以快速分离，减少整体收纳长度。

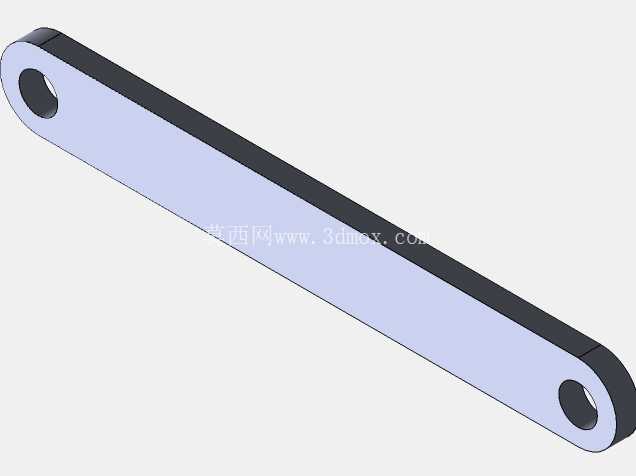

　　从安装边界和尺寸适配性来看，这套机构完全收拢状态下的整体高度可适配多数家用轿车的底盘离地间隙，不需要额外垫高就能直接伸入车辆底盘的支撑位下方，最大举升行程可以满足轮胎完全离开地面的更换需求，额定承载范围覆盖普通家用乘用车的整备质量单侧支撑载荷。设计过程中对剪臂的受力做了针对性优化，剪臂采用冲压成型的钢板结构，截面为带加强筋的槽型，在保证整体结构强度的前提下尽可能降低自重，避免整套设备过重增加车辆的额外负载。铰接销轴的位置做了同轴度公差约束，保证多组剪臂动作时的同步性，不会出现单侧卡滞导致举升过程卡顿的问题。丝杠的螺纹部分做了表面硬化处理，减少反复伸缩过程中的螺纹磨损，延长整套工具的使用寿命。

　　在实际使用场景中，除了随车配套的应急换胎场景，这类剪式举升结构也可用于小型机械装配过程中的高度微调、轻型设备的位置抬升对位，相比大型举升设备，它的部署速度更快，不需要外接动力源，纯手动操作即可完成举升动作，对使用场景的适配性更强。结构设计上充分考虑了户外应急使用的可靠性，所有外露金属件都做了防锈涂层处理，即使在雨天、泥泞环境下临时使用，后续简单清理即可正常收纳，不会出现锈蚀卡滞的问题。摇臂的握持端做了圆滑处理，长时间转动操作也不会出现硌手的问题，操作力经过传动比优化，普通使用者不需要施加过大的力就能完成车辆举升，不会出现应急场景下因操作力过大无法举升的问题。整套机构的运动行程做了机械限位设计，当举升到最大设计高度时，剪臂的接触位置会碰到限位结构，避免过度转动丝杠导致机构脱出，从结构层面规避误操作带来的安全风险。
