CoreXY架构桌面级熔融沉积打印设备结构

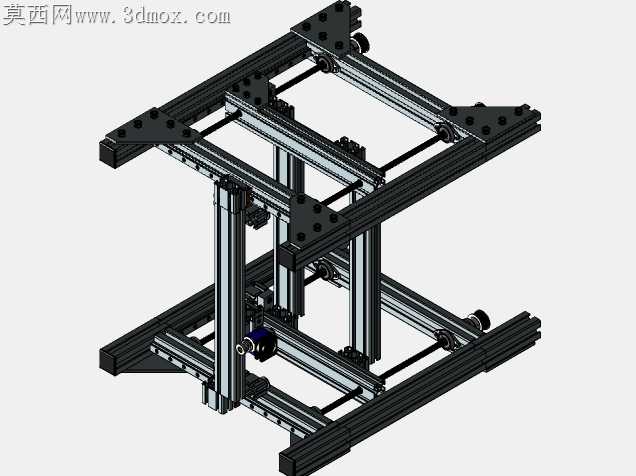

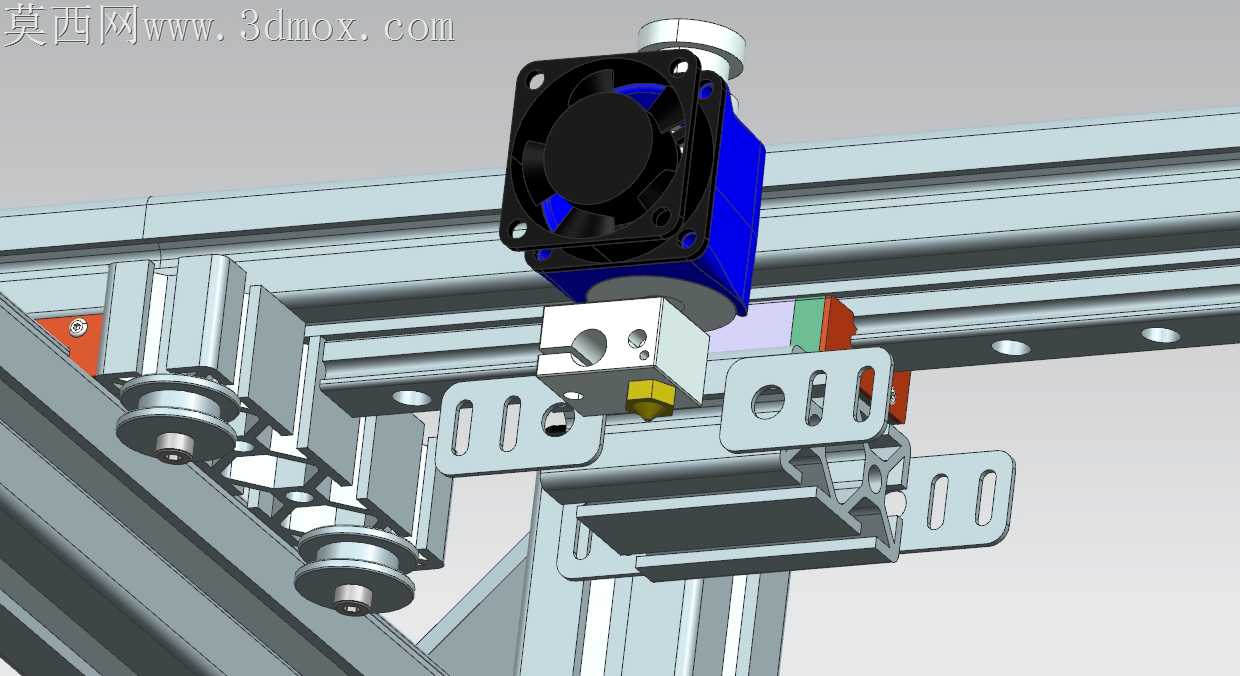

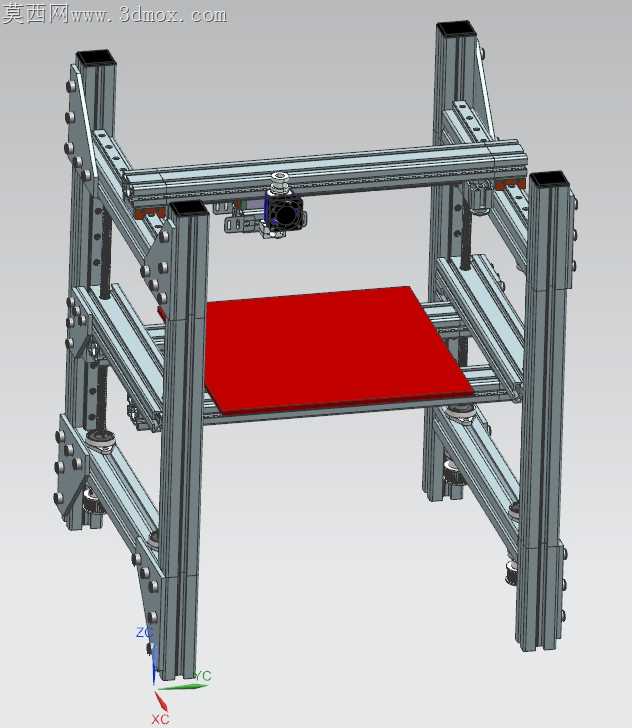

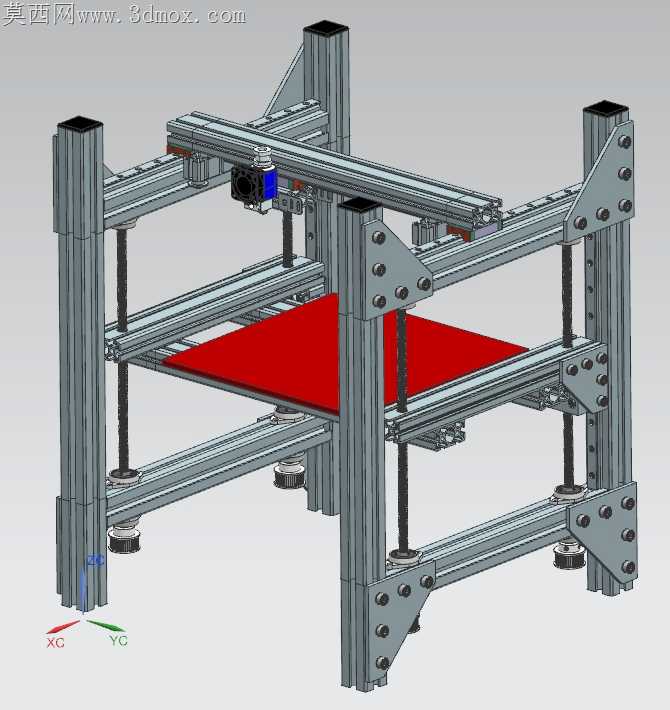

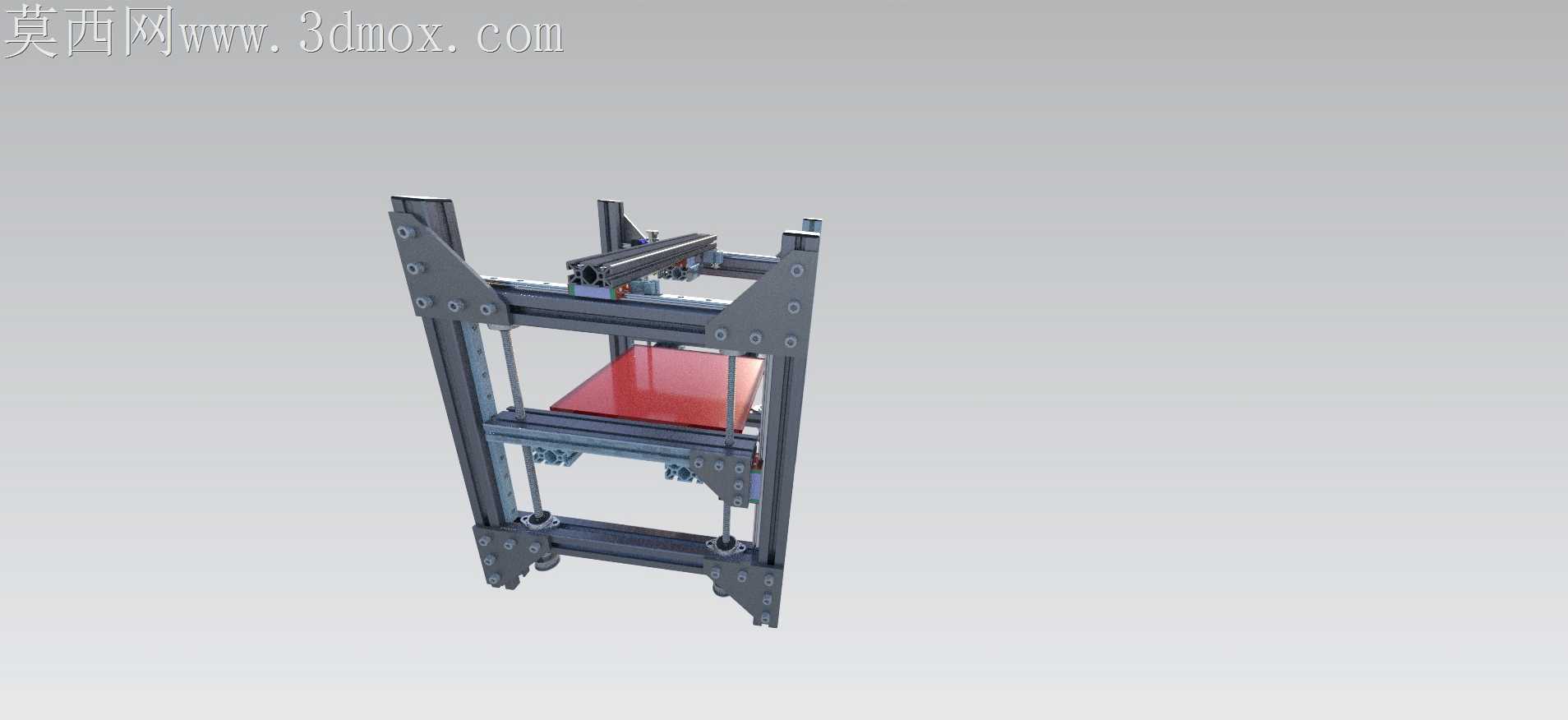

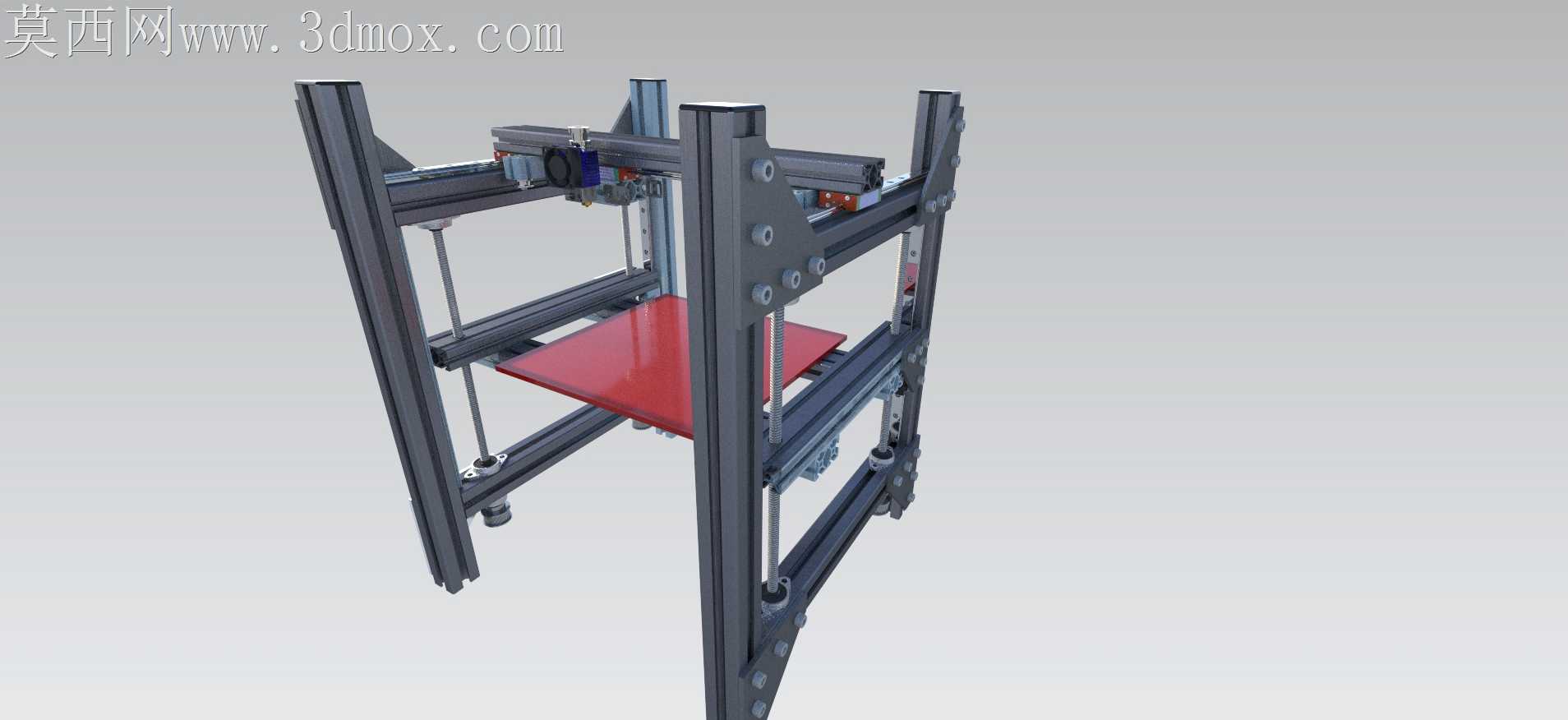

桌面级FDM设备长期存在Z轴悬臂受力偏载、高速打印时扭矩直接作用于直线轴承导致磨损加剧的共性痛点，这套CoreXY架构的结构设计，从根源上针对这类现场使用中的失效问题做了针对性调整。Z轴传动端没有沿用单丝杆侧装的常规方案，改用双丝杆对称布置，同时将原本安装在机架内侧的直线导轨后移至型材立柱的外侧安装面，这种排布直接把打印头高速往复运动产生的倾覆力矩，从轴承的径向受力面转移到了导轨滑块的安装支撑面，避免长期运行后轴承内圈出现点蚀、导轨配合间隙变大导致的层纹错位问题。机架部分采用标准铝型材拼接，没有做一体化焊接的刚性机架设计，预留了可伸缩的调整余量，哪怕是自行加工的型材切割端面存在微小的角度误差，也能通过连接件的腰型孔调整补偿，不会因为单件加工误差导致整机组装卡滞。传动带路径上额外增设的变径带轮张紧结构，没有采用常见的外置张紧螺丝凸出于机架外侧的设计，而是把张紧调节座藏在型材的槽腔内部，既不会在设备搬运时勾挂线缆，也能避免日常操作时误碰导致张紧度偏移。热端安装位预留了带风扇导流罩的安装接口，导流罩的风道角度直接对准打印件的冷却盲区，不用后期自行改装风道时反复调整吹风角度，打印悬空结构时不用刻意降低打印速度就能保证成型精度。打印平台采用浮动式安装结构，平台调平螺丝下方加装了硅胶缓冲垫，哪怕打印过程中平台受到轻微磕碰，也不会出现调平参数偏移导致的首层粘附失败问题。所有走线的过孔位置都做了圆角过渡处理，没有尖锐的钣金棱边，拖链安装位和型材槽道齐平，运动过程中不会出现线缆剐蹭机架的问题，长期往复运动也不会磨破线皮引发电路故障。整机组装时不需要专用的定位工装，所有连接件都有对应的定位止口，哪怕是首次组装的爱好者，也能顺着结构的导向顺序完成装配，不用反复测量校准各轴的垂直度。
