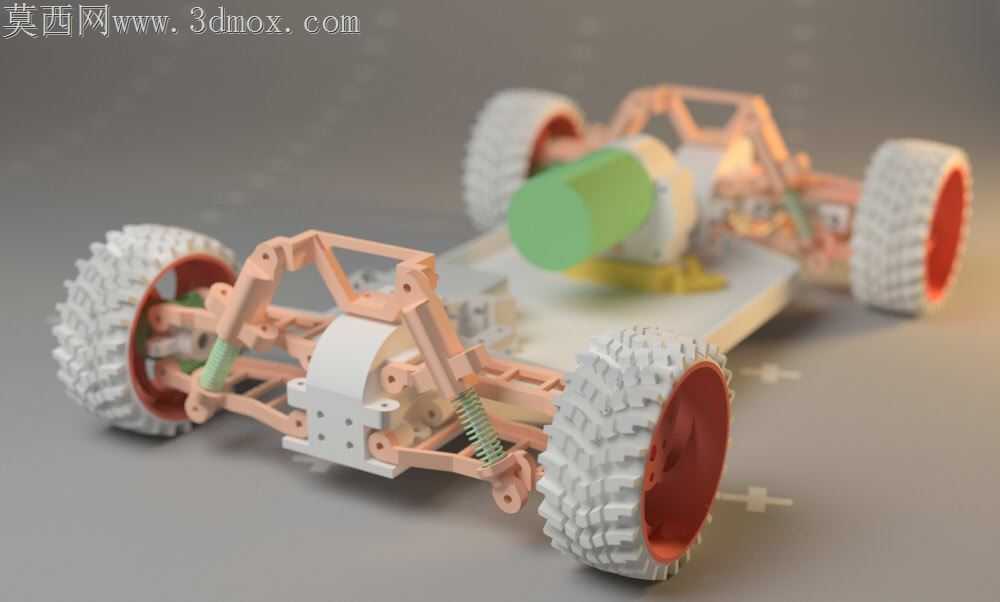

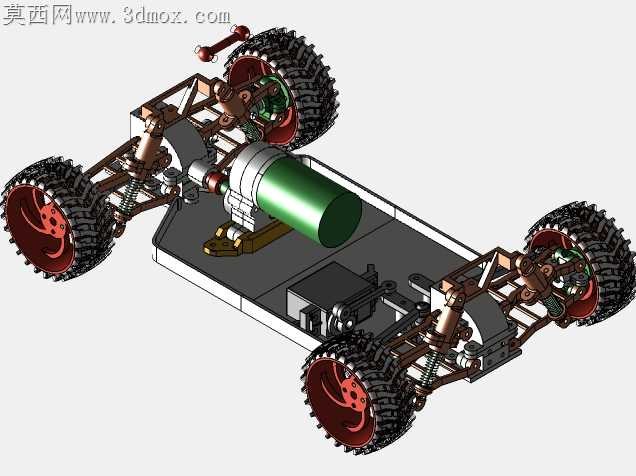

3D打印拼装越野小车底盘结构设计

FDM熔融沉积成型的层纹特性，天生对薄壁悬臂结构的成型精度不友好，这套小车底盘在结构设计阶段就把打印成型的工艺限制揉进了每一处连接位的细节里。摆臂与车架衔接的转动销轴孔，没有采用常规的同轴整孔设计，而是拆成了单侧带0.2mm间隙的分体式扣合座，打印时无需添加支撑就能保证孔壁圆度，装配时不用额外打磨就能让销轴顺畅转动，避免了整孔打印时支撑残留导致的卡滞问题。避震位置的弹簧限位柱特意做了1.5度的微小拔模斜度，打印完成后支撑一剥就掉，柱体表面不会出现支撑撕扯留下的凹坑，弹簧套入后不会因为柱面凹凸出现伸缩卡滞的情况。轮组的轮毂与轮胎衔接位做了一圈0.3mm高的定位凸棱，打印软胶轮胎时凸棱会嵌入胎体的对应凹槽里，不用额外涂胶就能防止车轮高速转动时轮胎与轮毂打滑脱开。转向拉杆的连接球头特意把球头座的开口缝隙控制在0.4mm，刚好适配PLA材质的形变范围，装配时稍用力就能把球头压入座内，日常行驶转向时不会因为颠簸出现球头脱出的问题，也不会因为间隙过大出现转向虚位。车架上的电机安装位做了三组不同高度的调节槽，不用额外打印调整垫片就能适配不同外径的有刷电机，齿轮啮合间隙可以通过滑动电机位置直接调整，避免了齿轮过紧导致的运转阻力过大，或是间隙过大导致的打齿异响。电池放置位的底板特意加厚到2.5mm，同时在底部加了两条交叉的加强筋，既不会因为电池重量压弯底板，也不会过多增加打印耗时与材料消耗。所有外露的连接棱边都做了R1的圆角过渡，既避免了打印时锐角位置出现的翘边问题，也能防止拼装时锋利的层纹边缘划手。轮拱位置的避让空间留足了10mm的上下跳动余量，避震压缩到极限位置时轮胎也不会蹭到车架主体，不用反复修剪调整零件就能直接完成装配。
