水面固定杆装漂浮式飓风屋结构设计

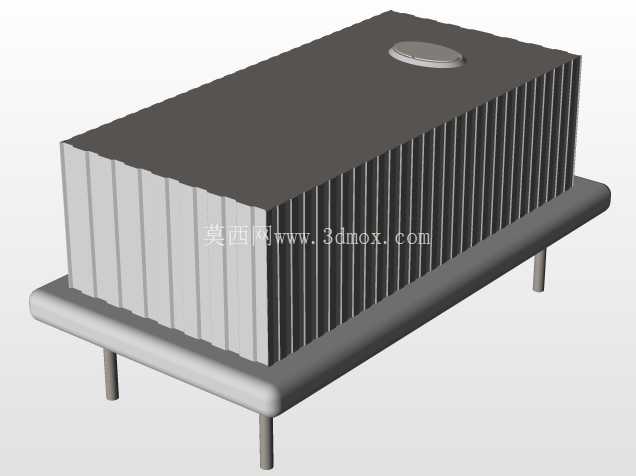

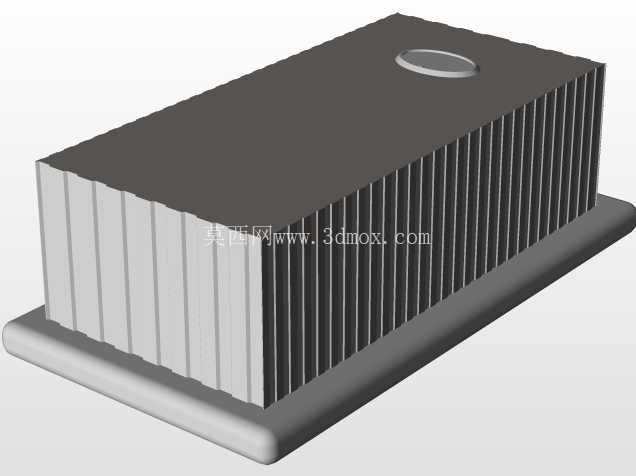

　　这款浮式结构的设计初衷，是解决近岸浅水区、景观水体、小型养殖水域中，需要长期固定在水面的小型功能舱室布设问题，区别于传统锚泊固定的浮台，它采用立杆穿装的固定形式，从根源上避免了浮体受水流、风浪冲击出现的走锚、位移问题，哪怕是突发阵风天气，也能始终保持在预设的布设点位，不会出现漂移碰撞岸线或者其他水上设施的情况。从结构组成来看，整体分为上部舱体、中部承托浮台、底部固定支腿三个核心部分，上部舱体采用长方体带竖向散热肋条的壳体结构，顶面做了微弧收边处理，预留了圆形的检修舱盖，既可以保证内部容纳空间的规整性，方便放置监测传感器、小型供电模块、景观亮化组件这类需要在水面布设的设备，竖向肋条一方面可以提升壳体的结构刚度，减少薄壁壳体受温差、外力冲击出现的形变，另一方面也能增大壳体和空气的接触面积，帮助内部设备工作时产生的热量快速散出，避免密闭舱体内积热导致元器件故障。

　　中部承托浮台采用圆角矩形的浮体结构，边缘做了圆弧过渡，既可以降低浮体在水面随波浪起伏时的水流阻力，也能避免尖锐棱角磕碰过往的小型船只或者水上作业人员，浮台的浮力经过精准核算，能够承载上部舱体加上内部安装设备的总重量，保证舱体底面始终高出水面安全距离，不会出现浪涌时水体倒灌进舱体内部的情况。底部的固定支腿采用三根等长的圆柱杆件结构，呈三角分布在浮台底面，安装时支腿套入预先打入水体底泥的固定立杆上，浮体可以顺着立杆随着水位涨落上下滑动，始终保持浮态的同时，不会被水流冲离固定位置，这种固定方式相比传统的多锚点固定，安装作业量更小，只需要预设单根或者多根垂直立杆即可完成布设，后期维护时也可以直接顺着立杆将整个浮体抬升到岸侧，不需要下水拆卸锚链等固定件。

　　设计过程中重点考量了不同水域的使用边界，针对景观水域使用场景，壳体外表面可以做不同的色彩涂装，和周边水景环境适配，不会显得突兀；针对户外监测点位使用场景，壳体采用密封式结构设计，配合顶面的嵌入式检修盖，可以达到户外防雨防水的要求，哪怕是雨季强降雨天气，也不会出现舱内进水的问题。外形尺寸上，上部舱体的长宽比控制在2:1左右，既保证了内部有足够的设备安装空间，也不会因为横向尺寸过大导致受风面积增加，给底部固定立杆带来过大的水平载荷；浮台的外轮廓比上部舱体单边宽出100毫米左右，形成一圈安全防护边，既可以提升整体浮力储备，也能避免人员在周边作业时直接磕碰上部舱体的肋条结构。

　　安装边界方面，固定立杆的直径和支腿的套筒内径做了间隙配合设计，既保证浮体可以顺着立杆顺畅上下滑动，不会因为水位变化出现卡滞，也不会因为间隙过大导致浮体在风浪下出现过大幅度的横向晃动，影响内部设备的工作稳定性；整体结构的重心经过配平设计，重心位置落在浮台几何中心偏下的位置，哪怕遇到较大的风浪倾斜，也能快速回正，不会出现侧翻的情况。在实际应用中，这款结构可以适配多种水上布设需求，比如作为小型水质监测站的设备舱，固定在景观湖、河道的固定点位，长期监测水体的PH值、溶解氧、水位等参数；也可以作为户外水景的亮化设备舱，内置灯光组件，在水面形成固定的景观点位；还可以作为小型水生生物观测站的防护舱，内置观测相机、供电模块，长期固定在水面开展观测作业，不需要频繁调整位置。结构设计上所有的棱角位置都做了圆角处理，避免应力集中导致的结构开裂，壳体壁厚经过刚度校核，在满足户外使用强度要求的前提下尽可能控制整体重量，降低浮台需要提供的浮力载荷，减少整体材料的消耗。
