计算机处理器芯片封装结构三维建模

　　日常做消费电子结构设计时，处理器封装的三维模型是板卡布局阶段绕不开的基础参考件，这次完成的处理器模型完全围绕实际PCB装配场景搭建，没有做多余的外观美化，所有结构特征都服务于实际选型与装配校验需求。从实际应用场景来看，这类处理器封装模型主要用于台式机主板、工业控制板卡、嵌入式计算设备的前期布局设计，结构工程师在排布板上元件时，首先要确认的就是处理器的整体占位、高度边界，以及和周边电容、散热模组、内存插槽的安全间隙，避免后期打样出现元件干涉、散热空间不足的问题。

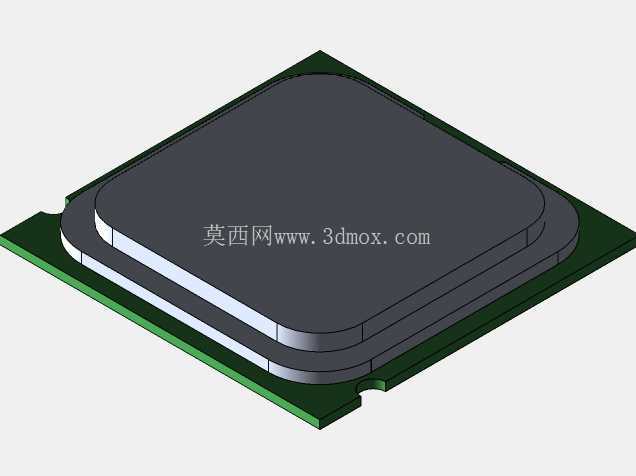

　　很多刚入行的工程师做板卡布局时容易忽略处理器封装的基板边缘缺口特征，实际生产中这个缺口是封装厂定位、SMT贴片时视觉对位的关键标识，建模时特意还原了基板侧边的定位缺口，同时把基板上下层的叠层结构做了区分，绿色阻焊层的覆盖范围、核心金属顶盖的圆角过渡都和实际量产器件保持一致，方便设计人员在做装配检查时快速识别器件方向，避免出现贴片反向的低级错误。从功能特性来看，这个模型还原的是主流桌面级处理器的LGA类封装结构，核心金属顶盖的作用一方面是保护内部的硅片核心，避免散热器安装时压碎脆弱的硅晶圆，另一方面是作为热量传导的第一界面，把核心工作产生的热量快速传递到散热器底座，所以建模时特意控制了顶盖和基板之间的台阶高度差，这个尺寸直接关系到散热器扣具的压力行程，要是台阶高度做的不准，后期模拟散热器安装时就会出现压力过大压坏基板、或者压力过小接触不良导致散热失效的问题。

　　设计思路上没有追求过度精细的内部硅片、键合线结构，毕竟结构工程师做板级设计时不需要关注封装内部的晶圆级结构，只需要保证外部装配尺寸的准确性：整体外形采用带圆角的方形结构，顶盖部分做了两层阶梯过渡，最上层的平面是和散热器接触的核心区域，表面做了平面度的示意，方便后续做热仿真时设置接触热阻参数；下方的绿色基板部分还原了实际封装的厚度，边缘的引脚区域虽然没有做每一个触点的精细建模，但预留了引脚区域的整体占位尺寸，方便设计人员对应PCB封装的焊盘范围做对齐。安装边界方面，模型严格按照实际量产器件的尺寸规范搭建，整体长宽尺寸控制在主流LGA封装的标准范围内，总高度包含顶盖、基板的整体厚度，和实际器件的安装后高度保持一致，不会出现模型尺寸偏小导致预留散热空间不足、或者尺寸偏大导致和周边内存、供电散热片干涉的问题。另外建模时特意把处理器的中心基准点设置在模型几何中心，和PCB封装的第一脚定位点做了对应，导入EDA软件或者三维装配环境时可以直接通过基准点对齐，不需要额外调整坐标位置，能减少布局阶段的重复操作。

　　很多时候工程师在做整机结构设计时，还需要模拟处理器和散热器扣具的配合，这个模型的顶盖边缘圆角、基板突出边缘的宽度都按照实际尺寸还原，能直接用于扣具的干涉检查，确认扣具压合时不会刮到基板上的贴片元件，也不会出现扣具卡合不到位的情况。做这类电子元件模型最忌讳的就是只做外观好看的曲面，忽略实际装配需要的基准、边界、定位特征，这个模型在搭建时就把所有装配相关的特征放在优先级最高的位置，外观的视觉效果只是还原实际器件的样子，核心是给结构设计、板卡布局、热仿真工作提供准确的三维参考，不需要额外调整尺寸就能直接用到不同的计算设备装配场景中，不管是做台式机主板布局、工业控制主机的内部结构校验，还是嵌入式设备的散热方案设计，都能直接调用这个模型完成前期的空间规划，减少反复核对器件规格书尺寸的工作量，也能避免因为尺寸估算错误导致的后期设计返工。
