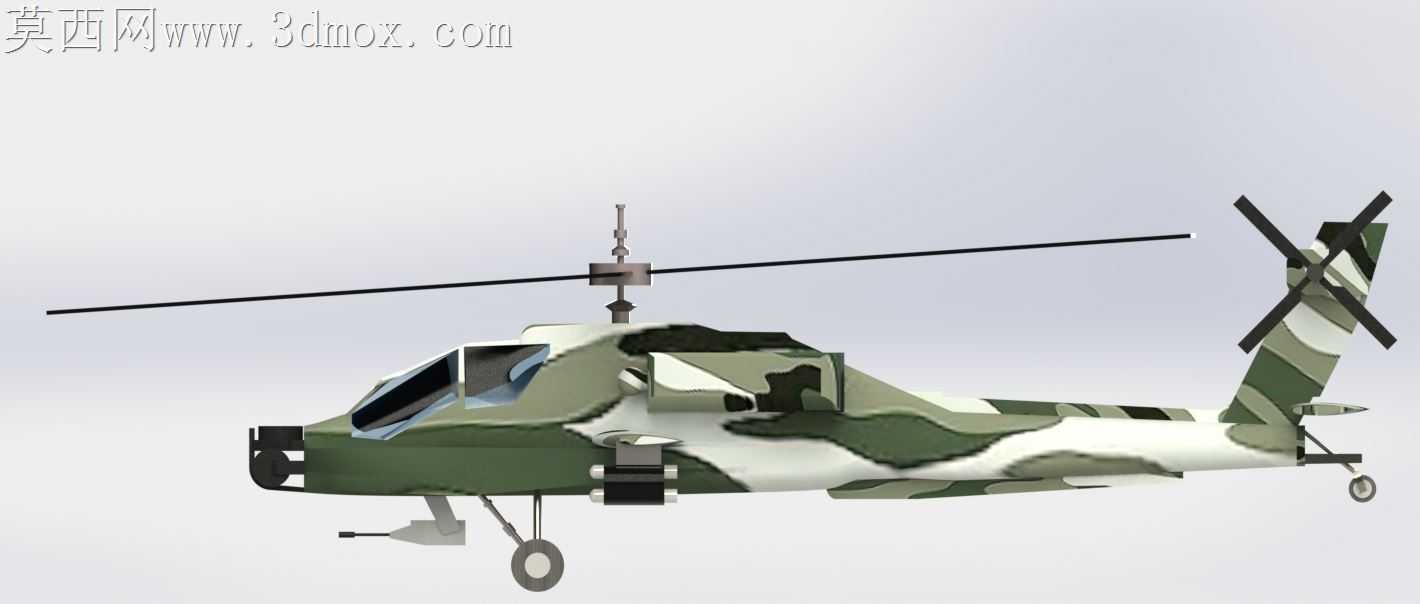

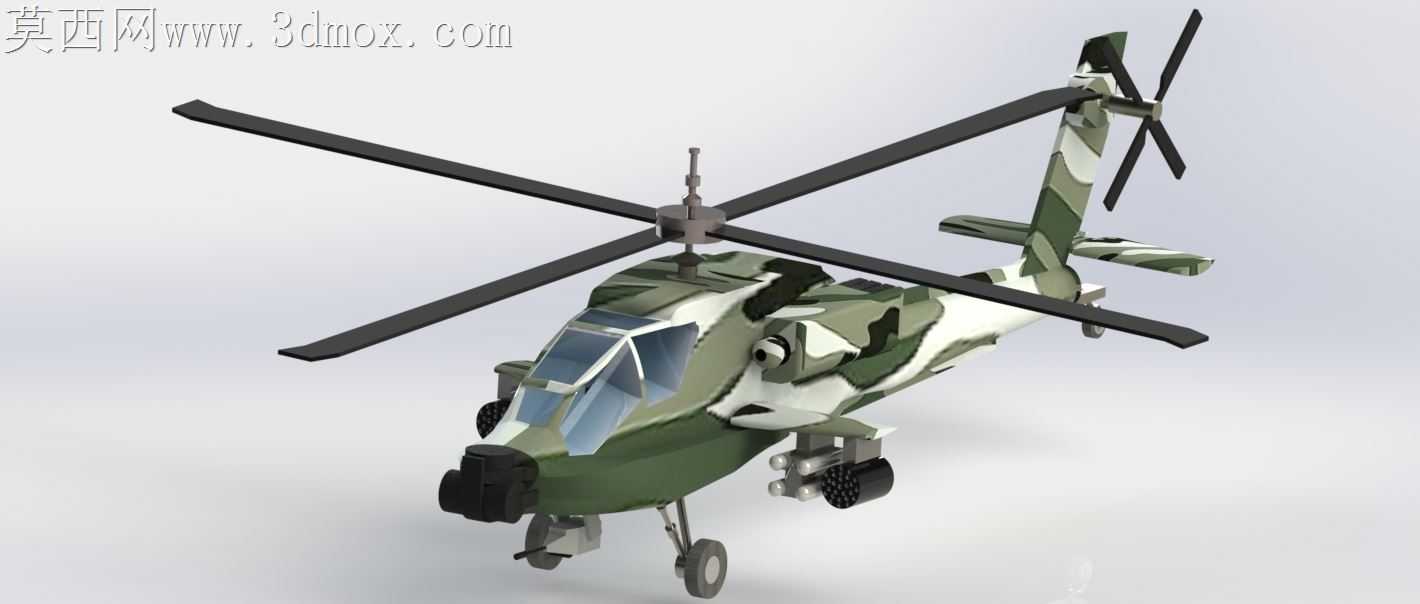

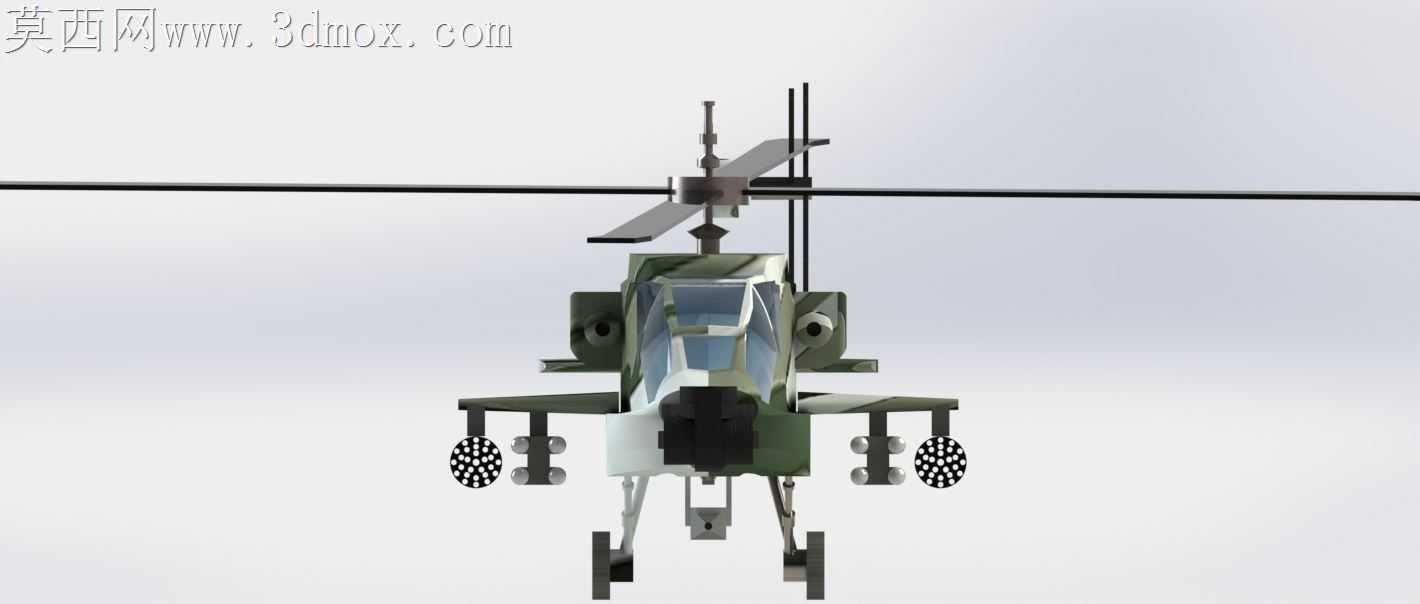

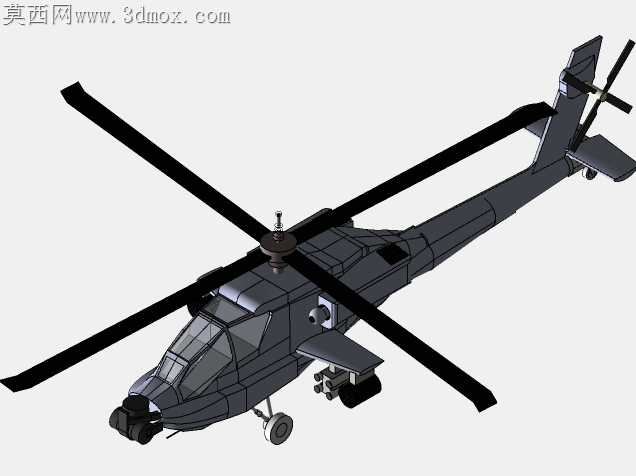

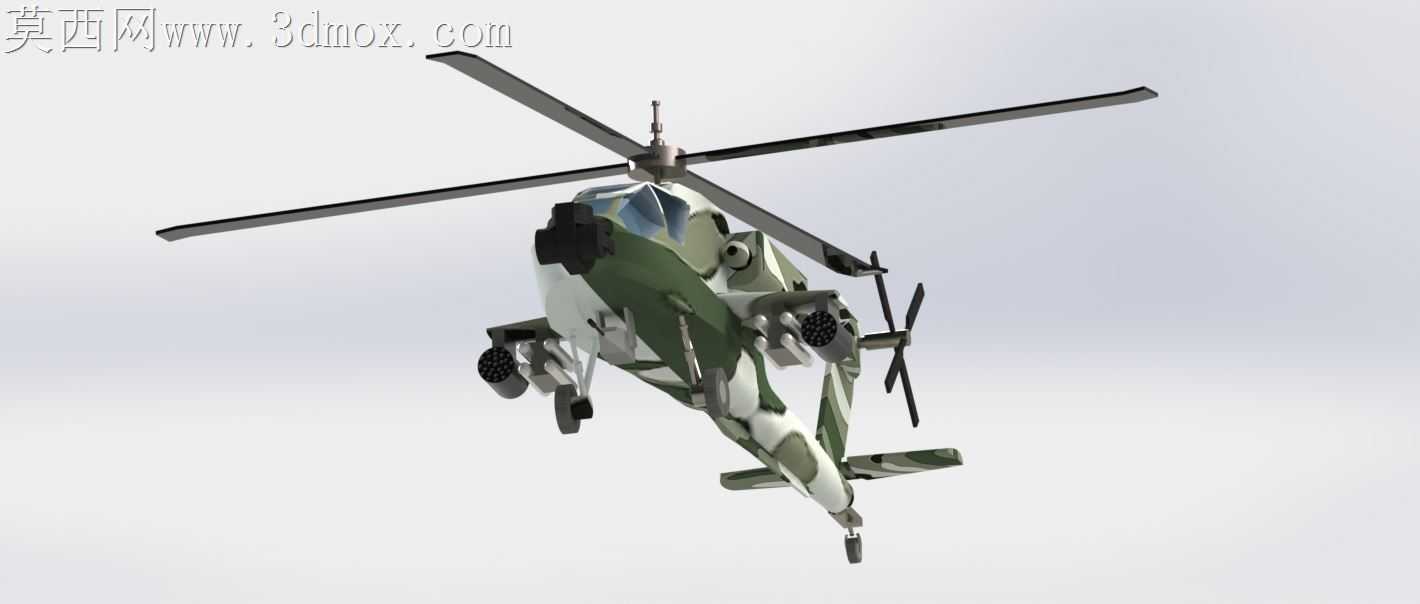

迷彩涂装AH64武装直升机外观结构还原

军用直升机曲面蒙皮的加工适配一直是航空制造领域的难点，常规直纹面加工路径在应对机头棱线、短舱过渡曲面时极易出现接刀痕，不仅破坏气动外形完整性，还会增加后续表面处理的工作量。这款AH64的三维结构还原，全程围绕加工落地的实际需求调整曲面拆分逻辑，没有为了视觉效果刻意增加无法铣削的细碎曲面。机头光电探测舱的曲面过渡没有采用常规的整体放样，而是拆分成三个独立的曲面加工单元，每个单元的曲率变化控制在五轴机床的摆角允许范围内，避免加工时出现主轴碰撞工件的风险。主旋翼桨叶的翼型截面没有直接套用通用翼型数据，而是结合实际加工时的板材热压成型特性，调整了翼根处的厚度渐变斜率，让碳纤维预浸料铺层时不会出现褶皱，桨尖的后掠角度也匹配了实际加工时的铣削避让角度，不需要额外制作异形工装就能完成成型。短舱外侧的武器挂架没有做成和机身一体化的结构，而是预留了0.12mm的装配公差间隙，挂架和机身的连接座做了定位止口设计，实际装配时不需要反复修配就能完成贴合，避免过盈配合导致的蒙皮变形。尾桨的倾斜角度没有完全照搬理论数值，而是结合尾梁的焊接变形量做了1.2度的预偏移补偿，实际组装后尾桨的推力线刚好和机身轴线匹配，不需要额外调整拉杆长度。机身表面的迷彩分模线没有随意设置，全部对齐蒙皮的拼接缝位置，喷涂时不需要额外制作复杂的遮蔽工装，顺着蒙皮接缝贴好美纹纸就能完成分色，边缘整齐度远高于随意设置的分模线。起落架的轮舱曲面做了轻微的拔模斜度调整，钣金成型时可以直接脱模，不需要额外设计侧抽芯结构，减少模具加工成本。座舱盖的框架棱角做了R0.8的圆角过渡，既不影响视觉上的棱角感，又能避免加工时出现崩边问题，装配时也不会因为尖锐棱角划伤密封胶条。尾梁处的天线安装座做了下沉式设计，安装面和蒙皮曲面完全贴合，不需要额外加垫片调整角度，安装后天线的垂直度误差可以控制在0.5度以内，满足通讯信号的发射要求。发动机舱的散热格栅做了等宽间隙处理，每一条格栅的宽度误差控制在0.1mm以内，激光切割时可以连续走刀不需要频繁抬刀，加工效率提升近四成，也不会出现宽窄不一的视觉瑕疵。
