橙色急救医疗救援无人直升机设计

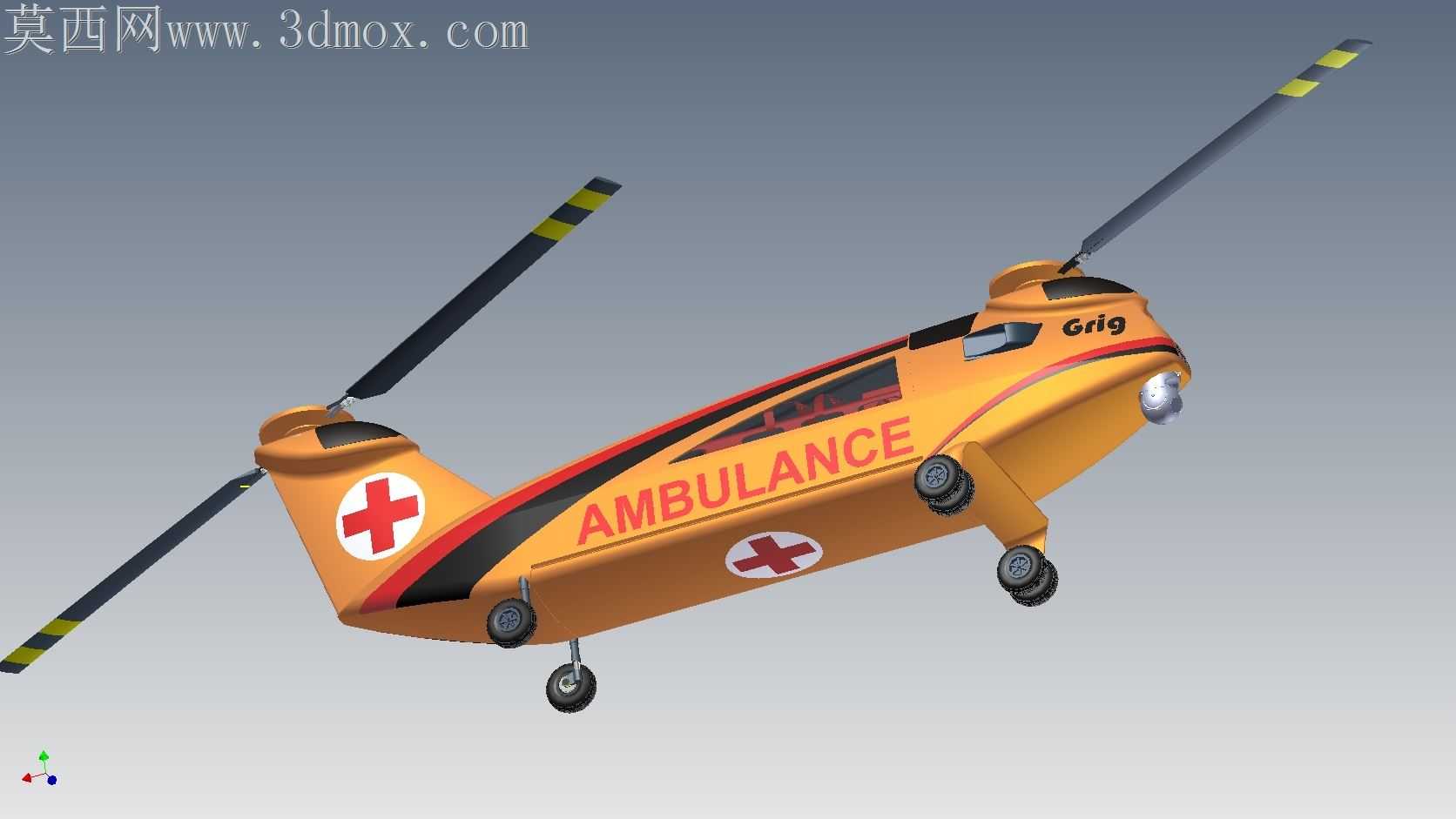

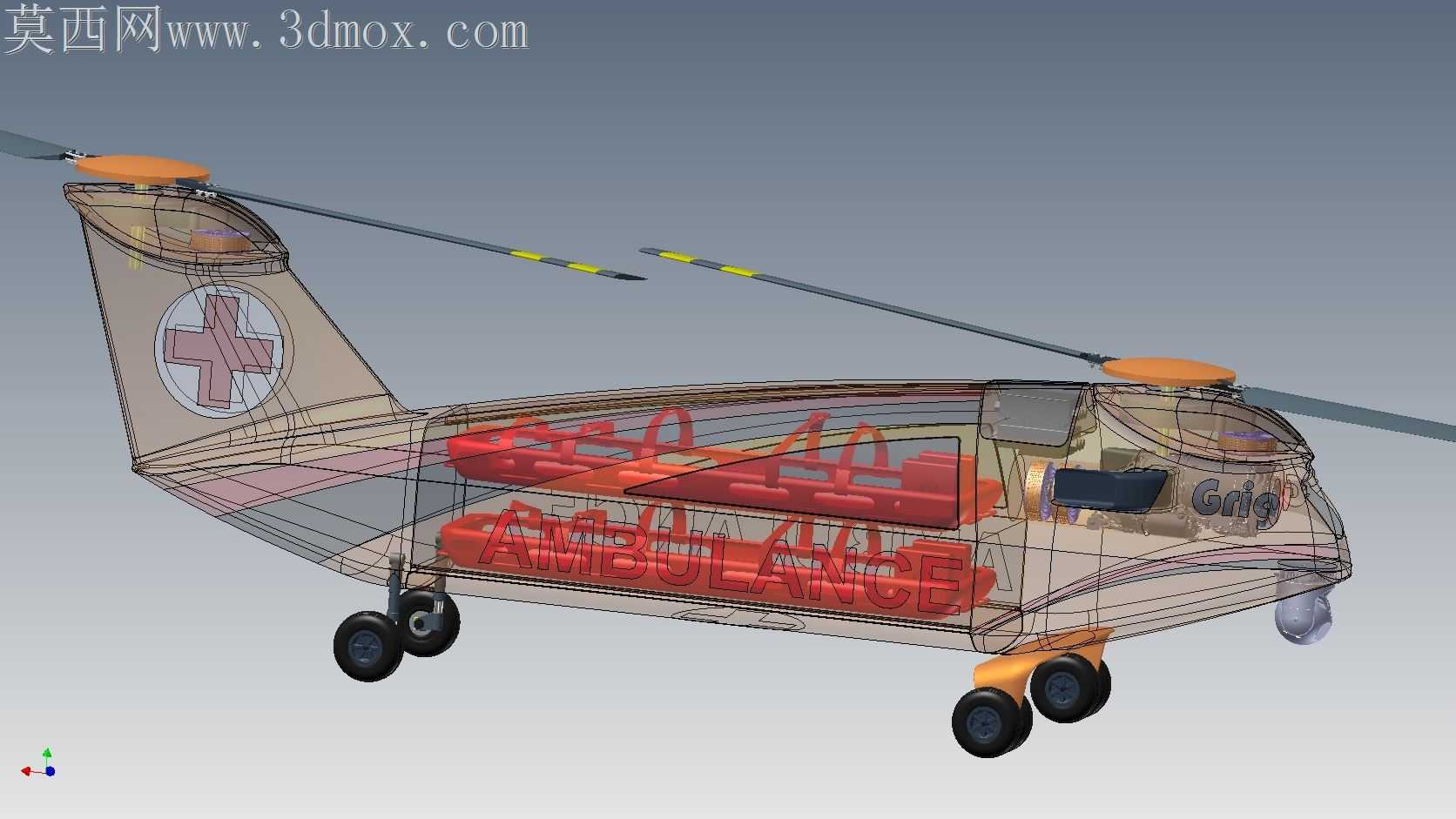

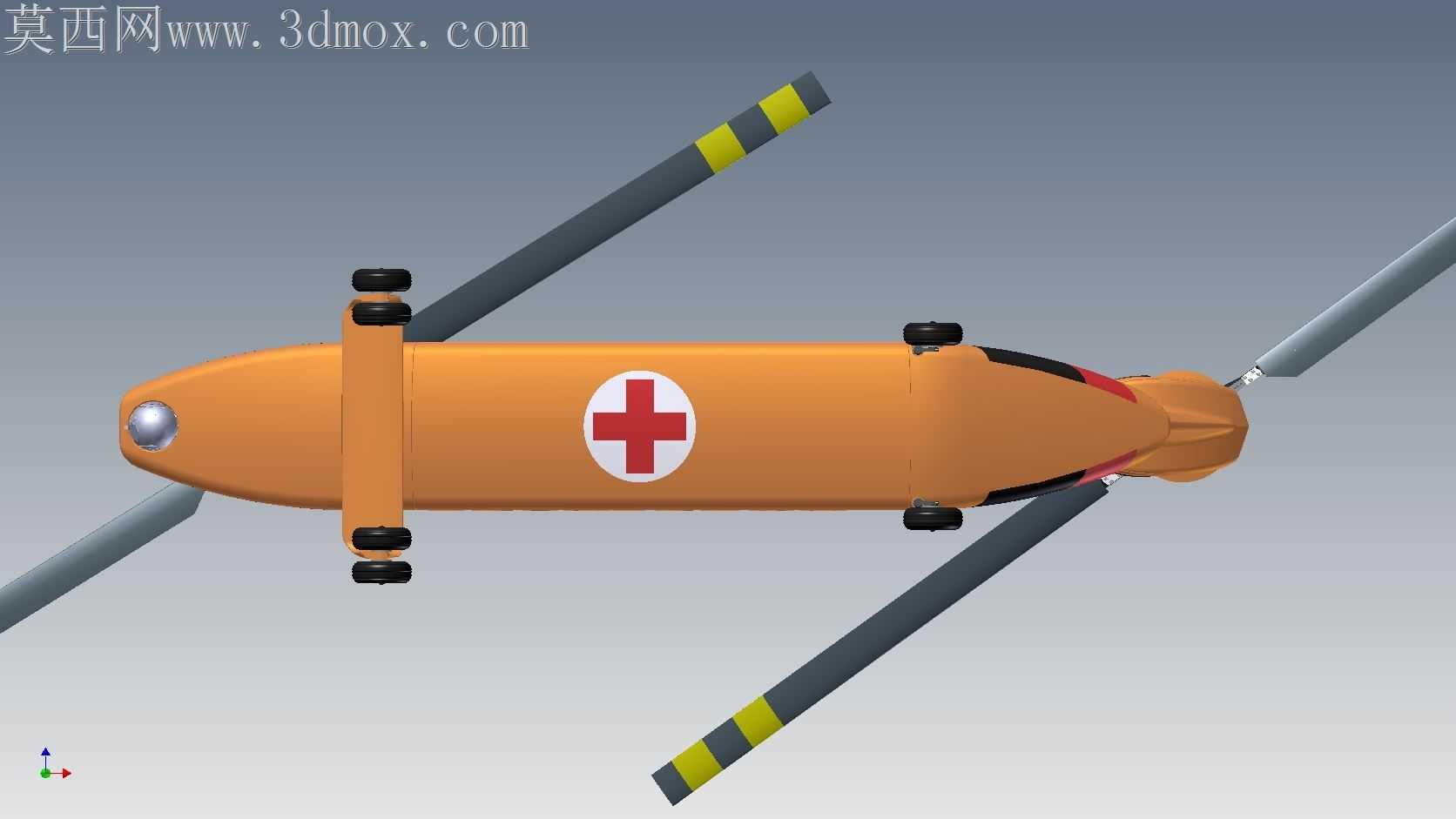

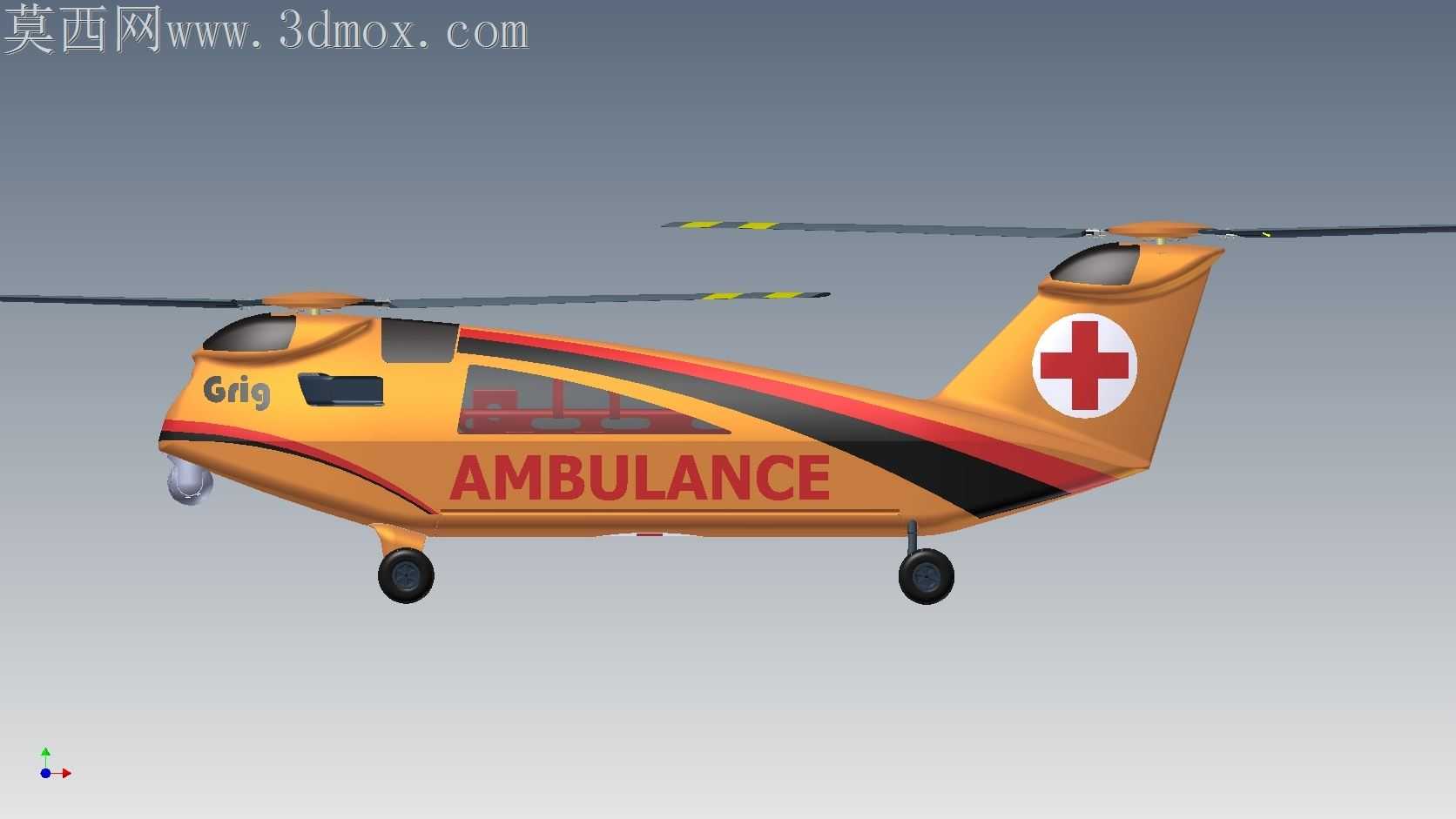

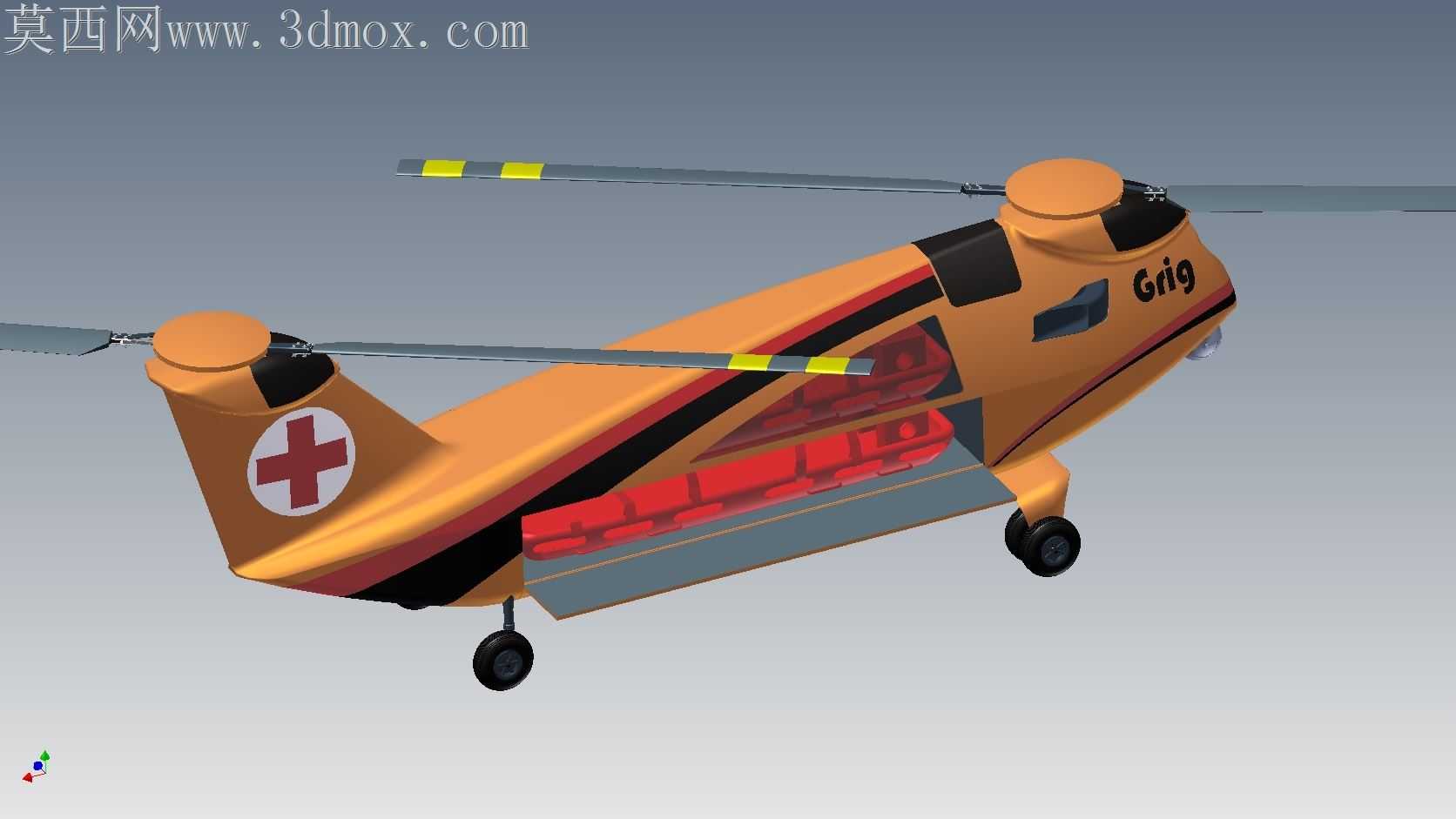

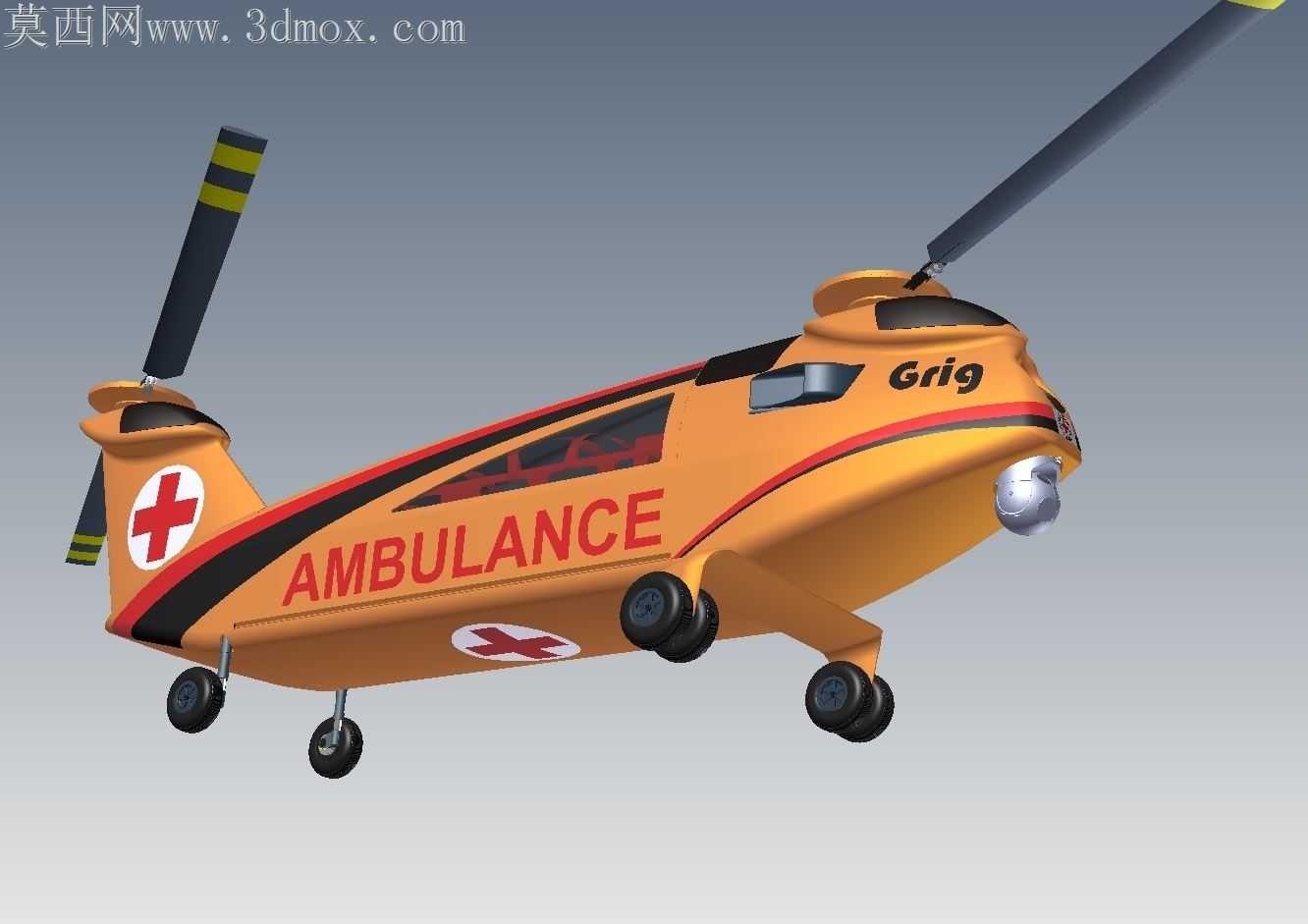

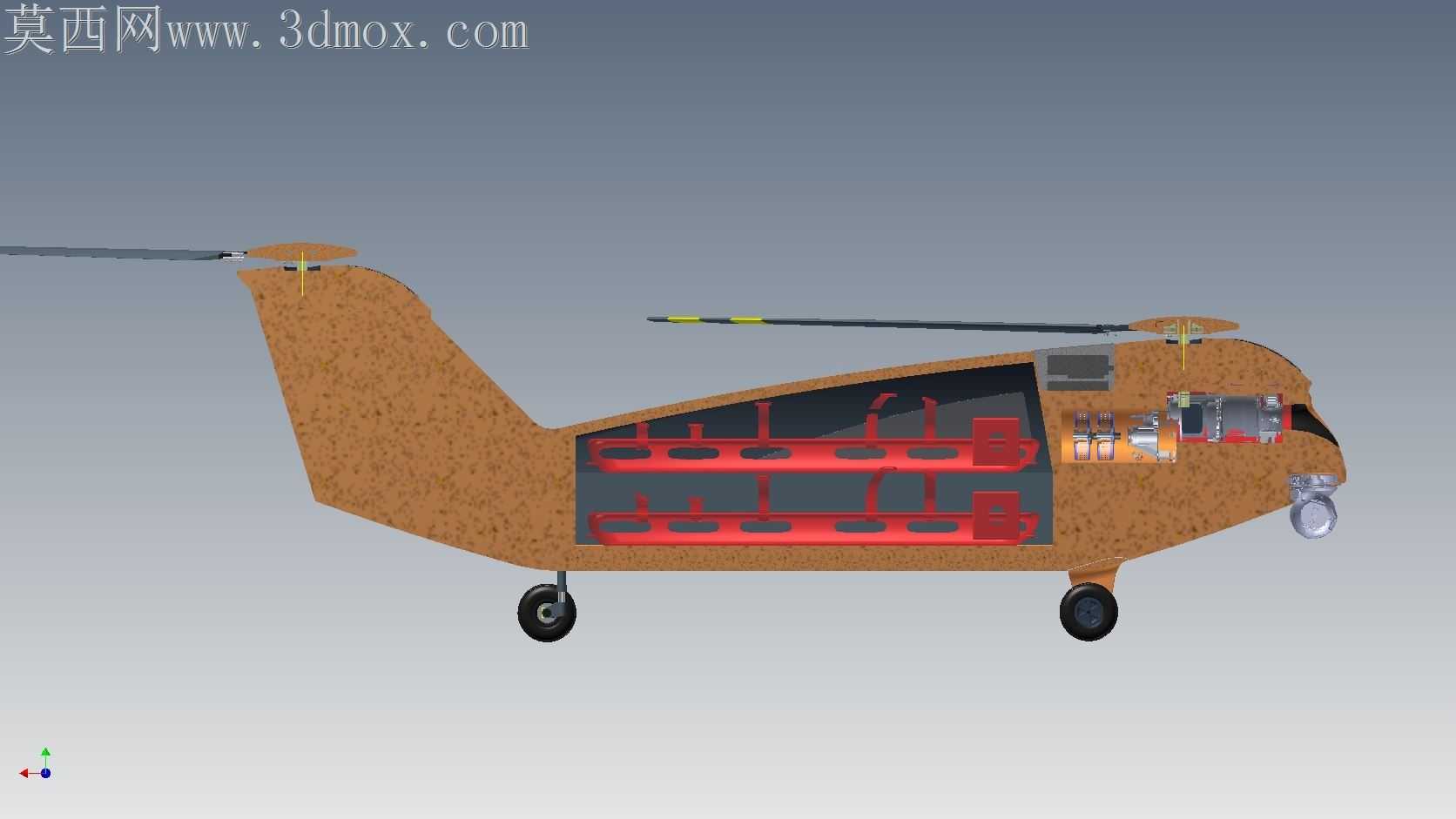

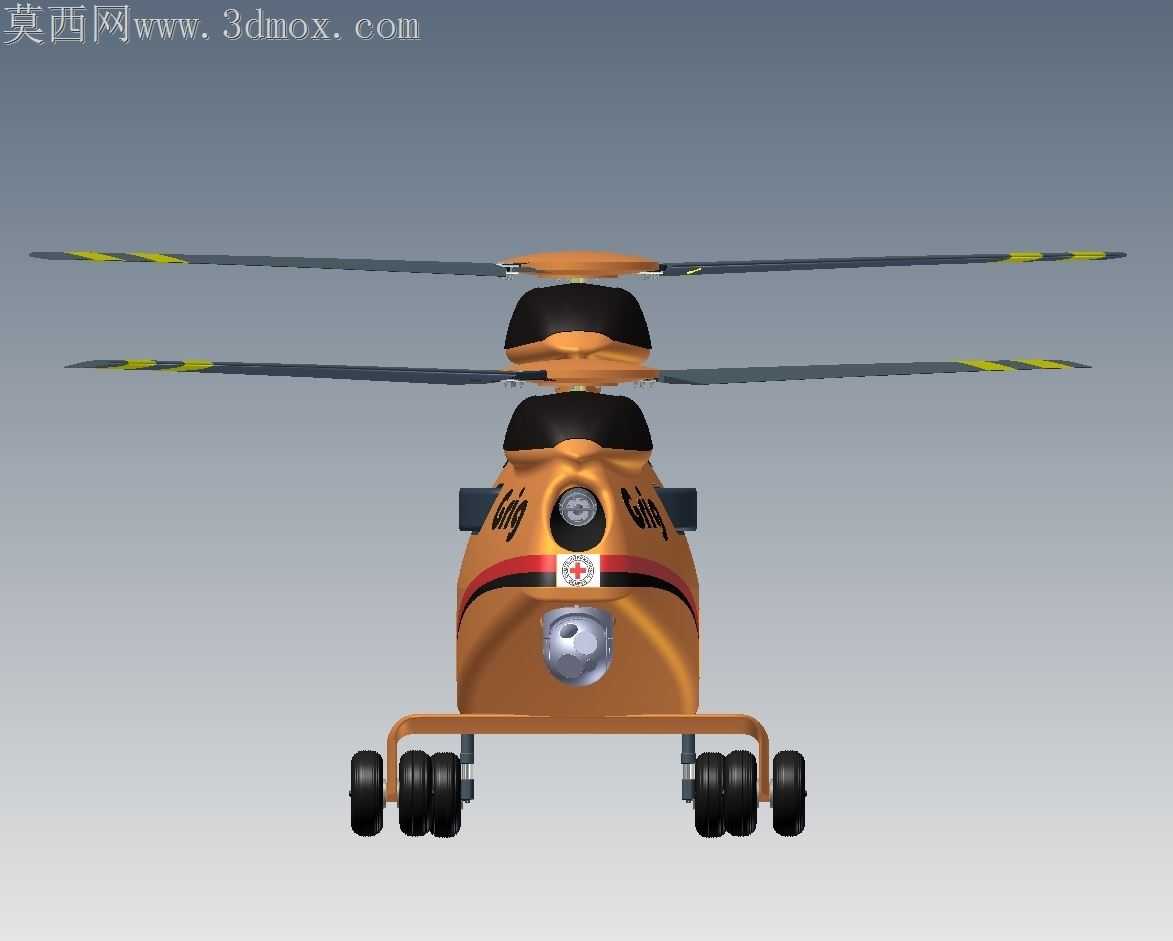

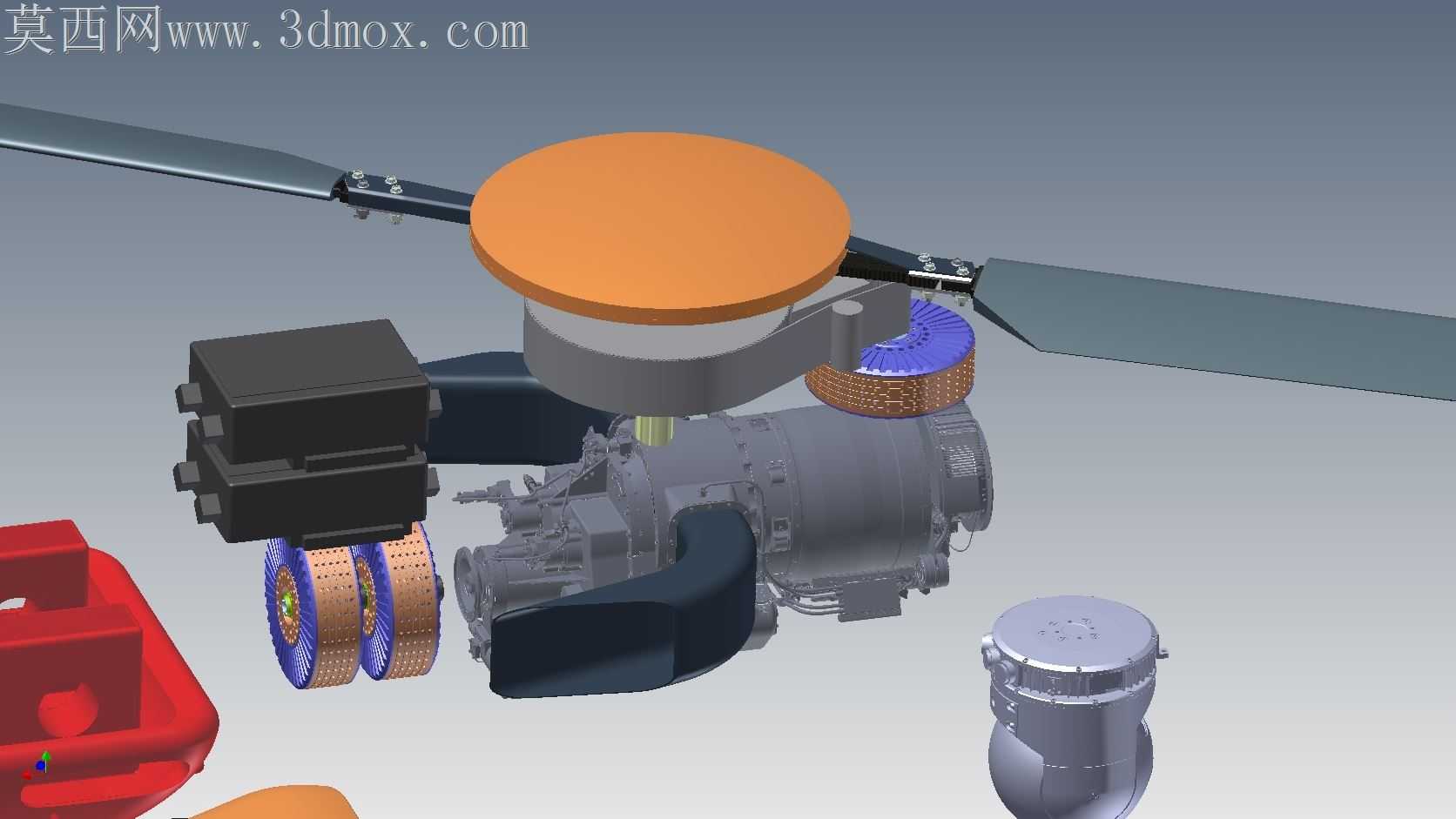

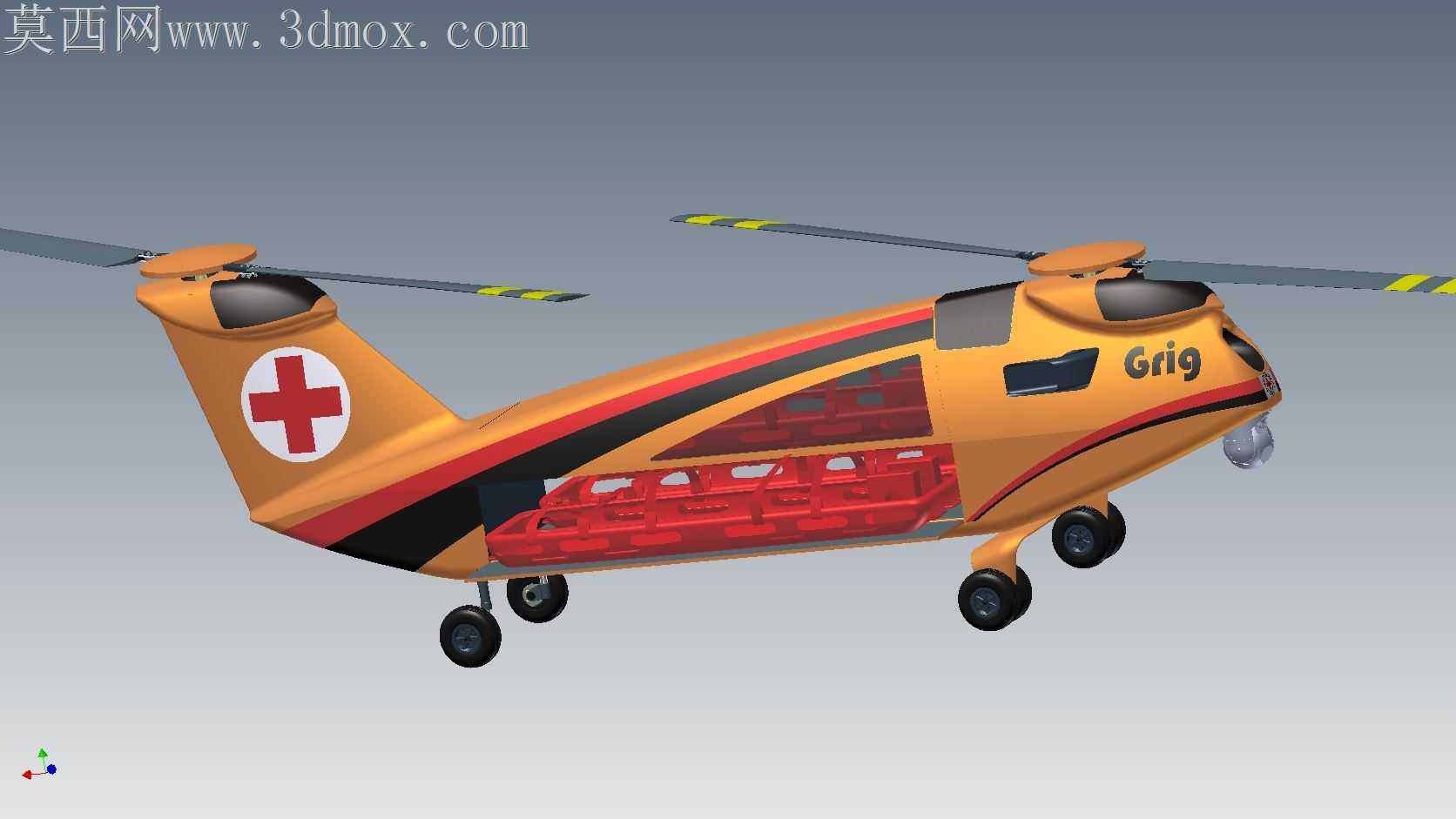

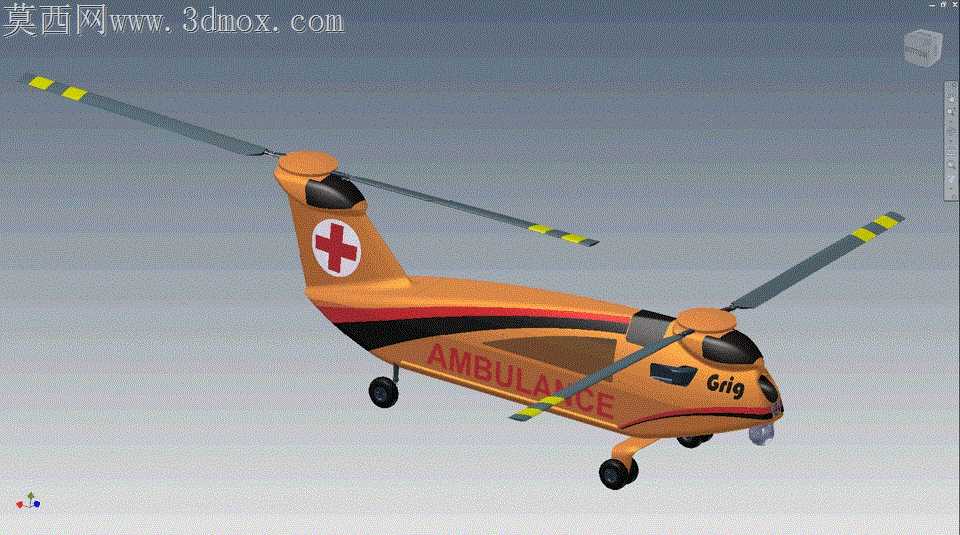

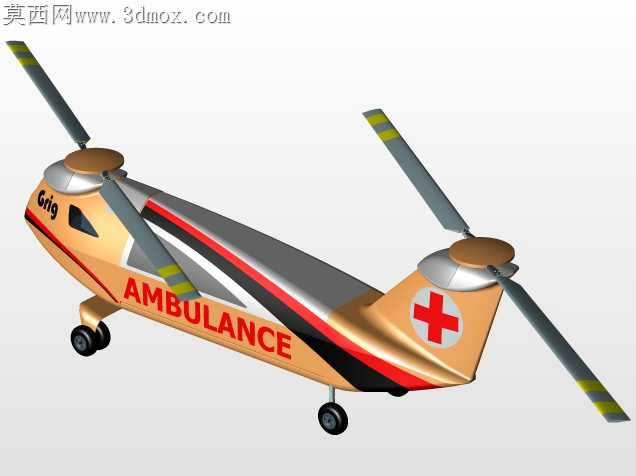

偏远崎岖地形的人道主义救援场景里，常规起降固定翼飞机、地面急救车辆往往受限于地形无法快速抵达，常规载人直升机又存在机组调度成本高、低空复杂环境飞行风险大的痛点，这款医疗救援无人直升机的结构设计，全程围绕加工适配视角做了大量工程取舍，完全跳出了概念模型只重外观不考虑落地生产的通病。机身主曲面没有采用概念设计常见的大曲率异形蒙皮，而是将主舱段拆分为三段连续小曲率曲面拼接，每段曲面的拔模斜度都控制在1.5度以上，既适配复合材料热压罐成型的脱模需求，也能减少曲面拼接处的接缝打磨工作量，量产时不需要定制复杂的多轴联动成型模具，普通的航空复合材料加工产线就能完成蒙皮生产。机身侧面的AMBULANCE标识与红十字标识区域，特意预留了0.2mm深度的沉台，喷涂标识时不需要额外做遮蔽工装，直接在沉台内填色就能保证标识边缘齐整，不会出现喷涂溢边的问题，也能避免长期户外飞行时标识被气流、砂石冲刷磨损脱落。起落架采用三点式滑橇结合小直径机轮的结构，轮轴安装位预留了0.05mm的装配公差带，既可以快速换装纯滑橇结构适配野外松软地形起降，也能装机轮满足硬化地面短距离滑行调度的需求，轮轴与机身承力框的连接位采用快拆销设计，外场作业时不需要专用工具就能完成起落架形态切换。尾桨与主旋翼的桨夹安装座统一采用同规格的内六角紧固接口，地勤维护时只需要携带单一规格的工具就能完成旋翼系统的检修，减少外场作业的工具携带负担。机身腹部的光电探测球安装位做了减震橡胶垫的预留槽，槽体深度刚好匹配常用的微型光电吊舱安装尺寸，不需要额外加工转接支架就能直接挂载，探测球的活动范围内没有任何机身结构遮挡，能保证360度无死角的地面搜救观测视野。内部舱段的燃油箱、医疗物资挂载位都做了标准化的快装卡扣接口，燃油箱容量可以根据任务需求在220升到400升之间快速切换，医疗物资既可以放在舱内固定架上，也能通过舱底的外挂吊索挂载大件救援设备，卡扣的锁紧力经过冗余设计，即便在最大起飞重量下做机动飞行，也不会出现挂载脱落的隐患。尾梁与主机身的连接法兰采用12颗均布的同规格螺栓，法兰面做了0.1mm的平面度公差控制，装配时不需要做额外的配磨就能保证尾梁与主机身的同轴度，减少总装时的调校工作量，也能降低飞行时尾梁的振动传导，提升整机飞行稳定性。
