蓬特埃尔霍特桥梁配套构件压铸成型结构

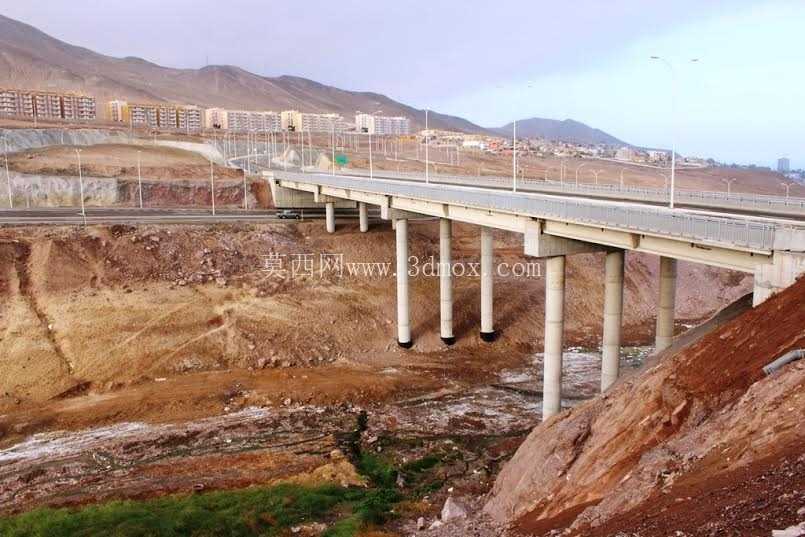

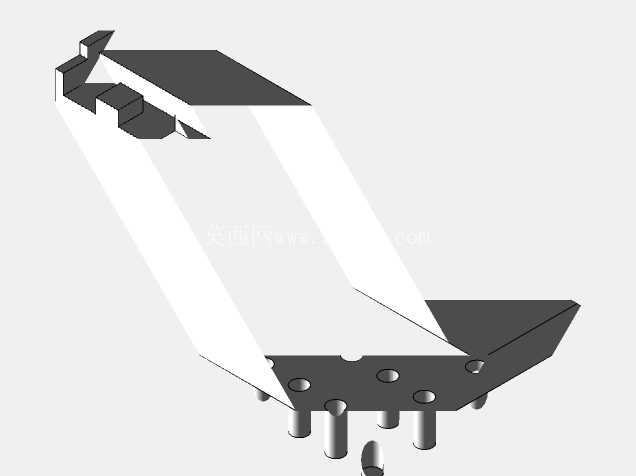

　　这套压铸成型结构针对户外大型基建配套金属构件的批量生产需求开发，适配智利安托法加斯塔区域滨海高盐雾、强紫外线环境下的混凝土桥附属金属配件生产场景，核心解决传统砂型铸造生产桥梁小尺寸金属连接件时存在的成型精度差、生产效率低、表面孔隙率高导致防腐涂层附着力不足的问题。从实际生产落地的角度看，该套模具的分型面设置完全匹配构件的异形受力结构，将桥体连接用的带安装翼板的支撑件、预埋定位爪件两类核心配件的成型型腔整合在同一模架内，开模时通过斜导柱同步完成侧抽芯动作，避免构件侧面的安装孔位、防滑卡槽结构在脱模时出现拉伤，批量生产时的成型周期可控制在常规砂型铸造的六分之一，成型后的铸件尺寸公差可稳定控制在IT7级，无需额外进行大量的铣削、打磨修型工序，直接经过抛丸处理后即可进入热浸镀锌防腐工序，适配户外桥梁构件长达数十年的服役寿命要求。在设计思路上，模具的浇注系统采用了分支式横浇道配合缝隙式内浇口的结构，金属液从模架底部的分流锥进入后，沿着横浇道均匀填充到两个独立的型腔内，充型过程平稳无卷气，可有效减少铸件内部的气孔、缩松缺陷，针对滨海环境下使用的铸铝或锌合金构件，这套浇注系统还能保证金属液在型腔内的顺序凝固，通过在铸件厚大的安装座位置设置独立的冷却水路，调节局部冷却速率，避免厚壁位置出现缩孔导致的结构强度下降，实际生产时的铸件成品率可稳定在96%以上。

　　从安装边界与外形尺寸来看，整套模架适配常规280吨卧式冷室压铸机的安装接口，模架的定位圈直径、压射室对接尺寸完全符合行业通用安装标准，无需对设备进行额外改造即可直接上机使用，模具的动定模合模导向采用了四组精密导柱导套配合，合模重复定位精度可达0.02mm，避免长期批量生产时出现分型面错位导致的铸件飞边超差问题；模具的顶出系统采用了顶杆与推板结合的复合顶出结构，针对构件上薄壁的支撑爪结构，单独设置了直径较小的成型顶杆，顶出时受力均匀，不会顶穿薄壁结构导致铸件报废。

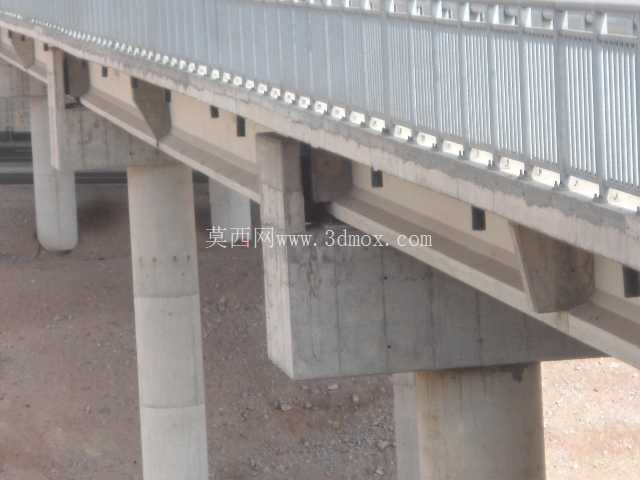

　　在实际生产场景中，这套模具生产的构件主要用于混凝土桥的桥面附属设施安装固定，包括护栏连接座、线缆支架预埋固定件、检修步道的支撑连接件等，这类构件虽然单块体积不大，但用量极大，且对尺寸一致性、结构强度、防腐性能有较高要求，传统的加工方式采用钢板切割焊接，不仅生产效率低，焊接位置容易出现腐蚀断裂，且整体重量偏大，增加桥体的额外荷载；采用这套压铸模生产的一体成型铸件，整体结构无焊接接缝，金属流线连续，结构强度比焊接件提升40%以上，且重量更轻，表面质量均匀，防腐涂层的附着力更强，可有效降低后期桥梁运维的构件更换频率。

　　模具的排气系统设置在分型面的末端以及侧抽芯的配合间隙位置，采用了深度0.15mm的锯齿形排气槽，既可以保证充型过程中型腔内的气体顺利排出，又不会出现金属液窜入排气槽形成大飞边的问题，针对压铸过程中容易出现的铝液粘模问题，模具的型腔表面做了氮化处理，表面硬度可达HRC58以上，配合生产过程中的自动喷涂脱模剂工序，可有效延长模具的连续生产寿命，减少频繁抛光修模的停机时间。在结构细节上，模具的浇口套采用了耐高温的钨钢材质，可承受长期高速金属液的冲刷，避免浇口位置过早出现冲蚀凹坑影响铸件浇口的切除效率，分流锥位置设置了独立的点冷却通路，可快速冷却浇口位置的金属液，缩短开模等待时间，进一步提升生产效率；模具的所有滑动配合面都设置了润滑槽，配合自动润滑系统可保证长期生产时抽芯、顶出动作顺畅，不会出现卡滞导致的生产故障。
