铰接式万向黄油注油嘴结构设计

　　在各类工业设备的润滑系统布设中，铰接式注油嘴是解决受限空间润滑点位补脂难题的核心配件，这类结构常被应用在工程机械铰接销轴、机床滑动导轨副、重型卡车底盘悬挂节点、自动化生产线回转支承等需要定期加注润滑脂的位置，尤其是周边存在结构遮挡、注油枪无法垂直对接常规直油嘴的场景，可转向的球头结构能让操作人员在设备外侧就完成注脂操作，无需拆解周边遮挡构件，大幅降低日常维保的作业难度。

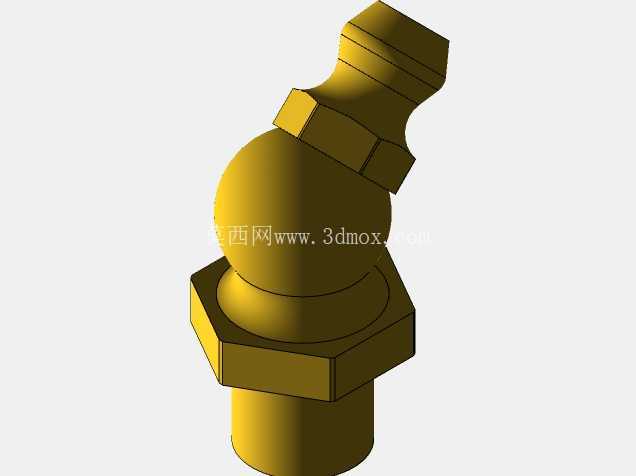

　　从结构功能来看，这款注油嘴采用三段式分体设计，下部为外螺纹连接段，加工有标准六角拧动台，安装时可使用普通开口扳手直接卡持六角台施加扭矩，将油嘴拧紧在设备预设的螺纹安装孔内，六角台的对边尺寸按照常规手动扳手的规格匹配，不需要定制专用工装就能完成装拆。中部为密封球铰结构，球头与下部基座的内球面做研磨配合，配合面的粗糙度控制在Ra0.8以内，既保证球头可以在一定锥角范围内任意转动调整方向，又能在高压注脂时避免润滑脂从铰接缝隙泄漏，球头的可摆动角度覆盖了与安装轴线成0到45度的全周范围，不管注油方向是垂直向上、侧向倾斜还是小角度向下，都能让注油枪的枪头与油嘴上部的宝塔接头可靠对接。上部为宝塔式快插接头段，外壁加工有多道环形倒刺，对接注油枪的橡胶输油管时，倒刺结构可以嵌入橡胶管壁内部，在10MPa以内的注脂压力下不会出现油管脱开、脂液泄漏的问题，接头端部做了圆弧倒角处理，插接油管时不会割伤橡胶管内壁，延长配套油管的使用寿命。

　　设计过程中首先要明确安装边界条件，下部外螺纹的规格优先选用通用的细牙螺纹，细牙螺纹的螺距更小，拧紧后自身的密封性能更好，不需要额外缠绕生料带就能满足润滑脂的密封要求，螺纹段的有效拧入深度控制在8到12毫米，既保证连接强度足够承受注脂时的反冲力，又不会因为拧入过深顶碰设备内部的油道孔壁。六角拧动台的厚度设置为5毫米，既保证扳手卡持时不会打滑，又不会过多占用安装面的外部空间，对于安装面周边有凸台遮挡的场景，这个厚度的六角台可以适配更小的操作间隙。球铰部分的球径选择要兼顾通径与结构强度，内部的注脂通道直径不小于3毫米，保证2号锂基脂这类常用润滑脂可以顺畅通过，不会因为通道过窄出现注脂阻力过大、脂路堵塞的问题，球头与基座的配合间隙控制在0.02到0.05毫米之间，间隙过大会导致密封失效泄漏，间隙过小则会让球头转动卡滞，无法灵活调整注油方向。

　　实际应用选型时，需要先确认设备安装点位的螺纹规格，匹配对应外螺纹的油嘴型号，再测量安装点位周边的操作空间，确认球头摆动后注油接头的位置不会与周边构件发生干涉，注脂作业时不需要将球头掰到极限角度位置，预留5度以上的调整余量可以大幅延长球铰密封面的使用寿命。日常维保过程中，每次注脂完成后可以将球头表面残留的润滑脂擦拭干净，避免粉尘、铁屑等杂质附着在球铰配合缝隙处，长期使用后如果出现球头转动卡滞的情况，可以在球缝处滴少量机油浸润，不要强行掰动球头，避免划伤配合密封面导致泄漏。这类铰接油嘴相比固定式直油嘴，虽然结构稍复杂，但在复杂设备的润滑点位上的适配性更强，尤其是在设备后期改造、加装润滑点位的场景中，不需要重新加工设备本体的安装孔角度，只需要安装这种万向油嘴就能解决注油方向不对的问题，是设备润滑系统布设中实用性极强的一类基础配件。建模过程中需要重点保证球铰配合面的同轴度，下部基座的内球面与上部球头的球面度公差控制在0.01毫米以内，避免装配后出现偏心卡滞的问题，六角台的对边尺寸要严格按照标准公差加工，保证扳手可以顺利卡合，宝塔接头的倒刺角度设置为15度，既保证插接后的抱紧力，又不会在拔下油管时出现橡胶管被倒刺撕裂的问题。
