工业设备用异形冲压钣金安装支架

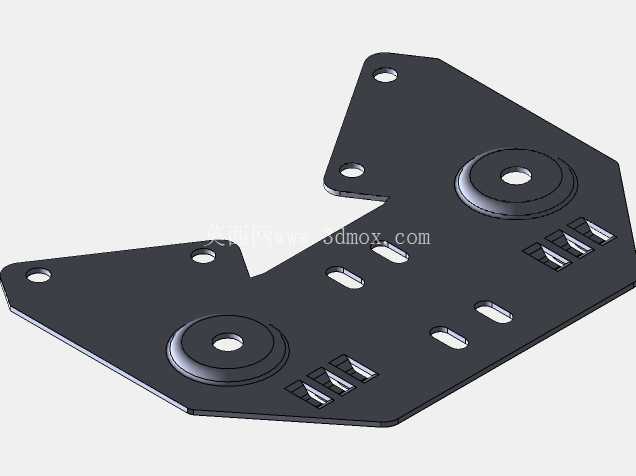

　　这款异形钣金构件是工业设备内部承载与定位功能的核心连接件，日常多应用在自动化产线设备、小型机电装置的内部安装工位，承担着固定功能模组、分隔设备腔体、传导局部载荷的实际作用，区别于标准型材支架，这类定制化钣金件能完美适配设备内部非规则的安装空间，避免标准件拼接带来的累计公差与空间浪费。从结构设计逻辑来看，构件整体采用不规则多边形轮廓，是完全匹配设备内部预留安装边界做的轮廓裁切，边缘所有折弯圆角都严格遵循钣金冲压工艺的最小折弯半径要求，避免折弯过程中出现材料开裂、应力集中的问题。构件上分布的两类圆形沉台结构，是核心的安装定位基准，沉台的拉伸高度经过精确计算，刚好能抵消安装面与被固定模组之间的高度差，沉台中心的通孔为螺栓过孔设计，孔径比配套螺栓公称直径大0.2mm，既保证安装时的容错空间，又不会因为间隙过大导致定位偏移。构件上排布的多组长圆孔，是为了适配安装时的位置微调需求，现场装配时可以顺着长圆孔的延伸方向调整被固定部件的位置，抵消零件加工、机架焊接带来的位置误差，降低装配环节的修配工作量。

　　构件边缘的三组冲切百叶窗结构，并非装饰性设计，而是针对设备内部发热模组的通风散热需求做的结构，冲切角度统一为45度，既能保证气流顺利通过，又能阻挡外部大尺寸杂物进入设备内部，同时百叶窗的冲切是在钣金平板阶段一次冲压成型，不需要后续二次加工，能有效控制加工成本与生产周期。从安装边界来看，构件整体厚度选用常规冷轧钢板规格，所有安装孔的孔位坐标都对应设备机架上的预焊螺母位置，不需要在现场额外做钻孔、攻丝作业，构件的外轮廓边缘都做了去毛刺处理，避免装配过程中划伤操作人员或者损坏相邻的线缆、管路。设计阶段就充分考虑了钣金加工的工艺性，所有的孔位距离板材边缘的距离都大于板材厚度的1.5倍，防止冲压过程中出现孔边缘变形、板材撕裂的问题，沉台拉伸的深度也控制在板材延伸率允许的范围内，不需要额外做退火处理就能直接冲压成型，适合批量生产。这类钣金支架在实际使用中，不需要做额外的表面装饰处理，常规的电泳防锈处理就能满足工业设备内部的使用环境要求，如果应用在有腐蚀风险的工况下，也可以更换为不锈钢板材或者增加镀锌、喷塑的表面处理工序，结构本身不需要做任何调整就能适配不同的表面处理工艺。

　　在装配逻辑上，这款支架属于设备内部的中间连接层，一侧通过两个沉台位置的螺栓固定在设备的主体机架上，另一侧的平面区域用来安装传感器、小型控制板或者气路分支模块，长圆孔的位置刚好对应这些外接模组的安装孔位，调整到位后直接锁紧螺栓即可完成装配，不需要复杂的调试步骤。很多初次接触钣金设计的工程师容易忽略这类支架的工艺细节，比如把孔位设计在离折弯线过近的位置，导致折弯时孔位被拉变形，或者沉台拉伸深度过大导致板材开裂，这款构件的所有结构参数都经过实际生产验证，所有特征都符合常规冲压设备的加工能力范围，不需要开发特殊的冲压模具就能完成生产，能有效缩短产品的开发周期，降低开模成本。

　　在实际的设备运维过程中，这类钣金支架的维护成本极低，因为本身没有运动部件，只要没有受到外力撞击就不会出现损坏，即使需要更换，也可以直接通过平板下料、冲压、折弯的工序快速加工替换件，不需要等待复杂的定制加工周期。从载荷承受能力来看，板材厚度的选择刚好匹配其承载的小型模组重量，正常安装状态下不会出现形变、共振的问题，构件的轮廓形状也避开了设备内部的运动部件行程范围，不会出现运动干涉的情况，所有的边角位置都做了小倒角处理，不会在设备运行过程中割伤相邻的线缆绝缘层，减少设备运行的安全隐患。
