通讯设备内置折弯钣金固定支架结构

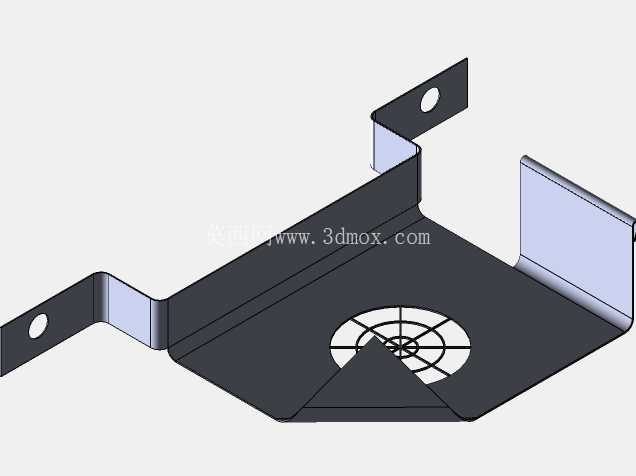

　　这类折弯钣金支架是通讯终端设备内部极为常见的结构承载件，日常接触的小型通讯接入设备、信号转换模块、车载通讯单元内部，都能看到这类结构的身影，它的核心作用是为内部的电路板、信号模块或者小型散热组件提供稳定的安装支撑，同时通过自身的折弯结构预留出装配间隙，避免内部元器件与设备外壳直接接触造成短路或者磨损。从结构设计来看，这个零件采用单张钣金板材一体冲压折弯成型，没有额外的焊接或者拼接结构，这种设计的优势在于生产环节可以通过连续冲压模一次性完成落料、冲孔、折弯工序，量产时的加工效率极高，同时一体结构的抗疲劳性能更好，长期在设备内部承受振动载荷时不会出现拼接位置开裂的问题。零件两侧向上翻折的立边，一方面是作为安装时的定位基准，装配时可以直接卡在设备壳体的预设卡槽内，减少装配时的对位调整时间，另一方面立边的高度刚好匹配内部元器件与外壳之间的安全间隙，既不会因为立边过高挤占内部布线空间，也不会因为高度不足导致元器件与外壳接触。两侧延伸出的带孔安装耳，是整个零件的固定点位，安装孔的直径适配通讯设备常用的M2.5或者M3规格自攻螺丝，安装耳的位置做了小幅的折弯下沉处理，让螺丝锁紧之后螺丝头部不会高出支架的基准平面，避免凸起的螺丝头部刮伤上方安装的电路板或者排线。

　　支架底部中心位置的辐条状镂空结构，并非单纯的减重设计，这个位置刚好对应下方安装的发热模块的中心区域，辐条之间的空隙可以形成空气对流通道，帮助发热模块将热量通过空隙散到设备内部的空气流道中，同时辐条状的结构又能保证支架底部的平面刚度，不会因为开设大尺寸镂空导致支架中部出现塌陷变形，影响上方元器件的安装平整度。在设计这类钣金支架的时候，首先要确认的是安装边界尺寸，支架的整体外轮廓尺寸必须小于设备壳体内部的预留安装腔尺寸，两侧立边的折弯角度要严格控制在90度±0.5度的公差范围内，一旦折弯角度出现偏差，要么会导致支架装入壳体时出现卡滞，要么会出现装配后支架晃动的问题。

　　安装耳上的开孔位置公差需要控制在±0.1mm以内，保证和壳体上的螺丝柱位置精准对位，避免出现螺丝锁付时偏斜滑牙的问题。板材厚度的选择上，这类支架通常选用0.8mm到1.2mm厚度的冷轧钢板，表面做喷塑或者镀锌处理，兼顾结构强度和耐腐蚀性能，足够的板材厚度可以保证支架在承受上方元器件重量时不会出现弯曲变形，同时也不会因为板材过厚导致折弯处出现开裂或者回弹过大的问题。实际应用中，这类支架还要考虑装配的容错性，比如安装孔的直径会比螺丝公称直径大0.2mm左右，给装配时的位置偏差留出一定的调整空间，折弯处的内R角会设置为和板材厚度一致的数值，减少折弯时的应力集中，避免长期使用过程中折弯处出现应力断裂。

　　底部的辐条镂空宽度也经过计算，既保证足够的通风面积，又不会因为镂空过宽导致小尺寸的元器件引脚穿过镂空碰到下方壳体，造成短路风险。另外，支架的所有边缘都做了去毛刺处理，折弯边的边缘不会有锋利的冲切毛刺，避免装配过程中划伤操作人员的手，也防止毛刺脱落掉在电路板上造成电路短路。这类钣金结构看似简单，实则每一处折弯、每一个开孔、每一处镂空都对应着实际装配和使用中的具体需求，没有多余的结构设计，所有的特征都是为了在满足安装固定功能的前提下，尽可能降低加工成本、提升装配效率、优化设备内部的散热条件，是通讯设备内部结构件设计中非常典型的实用化结构方案。
