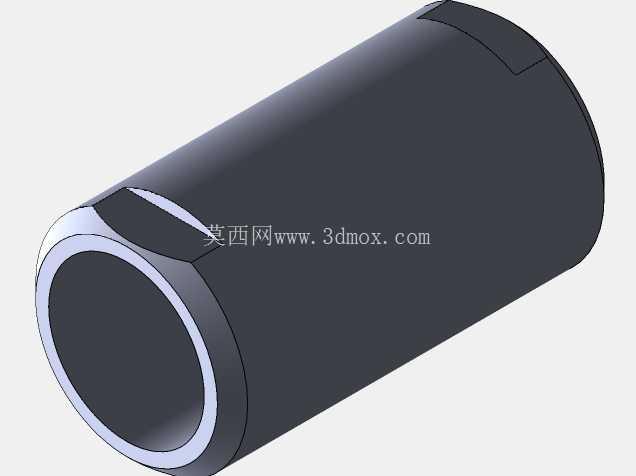

带侧部定位凸台的空心圆柱防护套筒

　　这款柱形空心构件常被用作液压管路、精密传感杆类部件的外侧防护结构，在工程机械液压支腿回路、自动化生产线气动推杆单元、户外电力设备绝缘杆防护场景中都能见到同类结构的应用，核心作用是隔绝外部砂石、焊渣、腐蚀性液滴对内部运动杆件或密封件的直接冲刷，同时为内部杆件的往复运动提供径向限位支撑，避免杆件受侧向载荷出现弯曲变形。从结构设计来看，整体采用等壁厚空心圆柱构型，内壁加工精度控制在IT7级区间，与内部被防护杆件的单边间隙保持在0.2-0.5mm，既不会因为间隙过小导致杆件运动卡滞，也不会因为间隙过大失去径向约束作用。

　　筒身外侧对称分布的两处矩形凸台是安装定位结构，凸台端面与安装基座的定位槽贴合后，可通过侧面顶丝或者穿装销钉完成周向固定，防止套筒在设备运行过程中出现跟转或者轴向窜动，凸台与筒身采用圆角过渡，避免压铸成型过程中出现应力集中导致的开裂缺陷，过渡圆角半径设置为壁厚的0.3倍，刚好匹配压铸工艺的充型流动要求，减少卷气、冷隔等成型缺陷的产生概率。套筒两端的端口处做了加厚翻边处理，靠近安装端的翻边厚度比筒身壁厚大40%，主要用于承受安装时的轴向压紧力，避免压紧螺栓锁紧时筒口出现变形，另一端的翻边则做了15度的内倒角，既可以引导内部杆件顺利穿入套筒，也能在杆件伸出时刮除杆件表面附着的灰尘与油污，减少杂质进入套筒内壁与杆件的配合间隙。

　　从安装边界来看，该构件的最大外径受两处凸台限制，安装时需要在基座上预留对应尺寸的沉孔，沉孔深度与凸台轴向长度保持一致，轴向安装尺寸需要保证套筒安装完成后，伸出端与相邻运动部件的安全距离不小于5mm，避免设备运行时出现运动干涉。设计过程中针对压铸工艺做了多处适配调整，筒身的拔模斜度设置为1度，既方便成型后脱模，也不会导致两端壁厚差过大影响结构强度，凸台位置的浇口残留痕迹设计在非安装贴合面，后续只需要简单打磨即可满足装配要求，不需要额外的精加工工序，能够有效降低批量生产的加工成本。

　　实际工况下，这类套筒需要承受一定的侧向冲击力，因此壁厚设计经过了载荷校核，在承受1200N侧向载荷时，筒身最大变形量不超过0.08mm，完全满足内部杆件的运动精度要求，内壁表面做了硬质氧化处理，表面硬度达到HV400以上，耐磨性能是普通铝合金基材的3倍以上，能够长期承受杆件往复运动的摩擦损耗，使用寿命可以达到普通塑料护套的6倍以上。在管路防护场景中使用时，套筒两端还可以加装防尘密封圈，进一步提升防护等级，能够满足IP65级别的防尘防水要求，适合在户外施工设备、矿山机械这类多粉尘、高湿度的恶劣工况下使用，相比传统的焊接式防护套，这种压铸成型的套筒安装拆卸更加便捷，后期维护更换时不需要拆解周边的管路结构，只需要松开定位顶丝即可完成更换，能够大幅缩短设备的维护停机时间。
