电力变压器配套传动旋转主轴结构

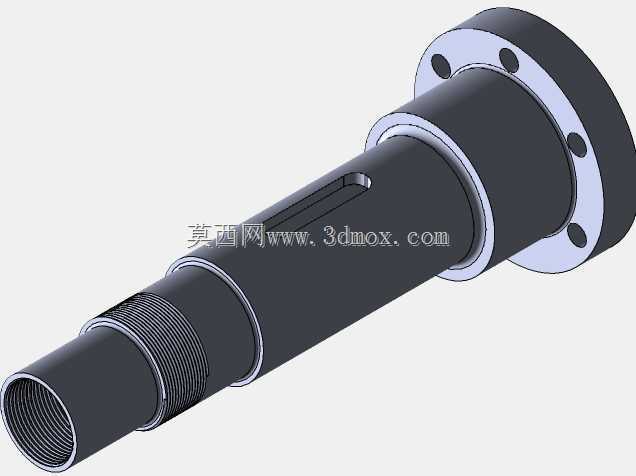

　　该旋转轴属于电力变压器及配套传动机构中的细长轴类零件，整体采用一端法兰连接、一端多级轴颈延伸的布局，主要承担扭矩传递、部件支承与旋转导向作用。在变压器有载调压、冷却驱动、操作机构联动等场景中，这类轴件需要把外部执行端的转动稳定传递到内部调节组件，同时保证同轴度、轴向定位和长期运行可靠性。轴体靠近法兰一侧设置圆形连接盘，盘面上均布多个安装孔，可通过紧固件与相邻轮毂、支架或传动盘形成刚性连接；法兰与轴身交接处保留过渡圆角，能够降低应力集中，避免交变载荷下在轴肩位置产生疲劳裂纹。轴身沿轴向布置多段不同直径的轴颈，各轴肩既承担轴承、隔套、密封件或传动件的轴向定位，也为装配时的压装行程提供明确边界。其中一段轴颈加工有平键槽，键槽沿轴向延伸，

　　用于安装平键并与齿轮、联轴器或带轮形成周向固定，防止扭矩传递过程中出现相对转动。靠近细长端的轴段加工出外螺纹，可配合锁紧螺母对轴承内圈、套筒或端侧零件进行轴向压紧；轴端内孔带有内螺纹结构，既可以用于端盖、拉杆或检测工装的连接，也能在装配维护时提供牵引、定位接口。从建模思路上看，零件先以回转体为基础完成主体轮廓，通过不同直径段的连续过渡形成阶梯轴；法兰盘单独拉伸并与轴身合并，安装孔按圆周阵列布置，保证孔位相位与连接部件匹配。键槽采用切除方式生成，槽宽、槽深和端部圆角需要与所选平键及轮毂键槽保持配合关系；螺纹段通过牙型特征或工程示意表达，重点标注公称直径、螺距和有效旋合长度。轴端内孔与内螺纹需控制同轴度，避免外接零件偏心。外形尺寸方面，

　　轴系总长与法兰外径构成主要安装包络，设计时要核对法兰端面到设备箱体壁、轴承座及相邻传动件的距离，防止运转中发生干涉。各轴颈直径应与轴承内径、密封件孔径和联轴器孔位形成合理配合，关键旋转部位推荐选用过渡或小间隙配合，定位轴肩高度要满足轴承安装要求，同时不能超过零件允许的圆角半径。法兰孔分布圆直径、孔径和孔数决定螺栓连接规格，装配时需保证结合面平整，紧固件按对角顺序压紧。实际使用中，轴件承受扭矩、弯曲载荷和少量轴向力，法兰连接端负责提供较大的支承刚度，细长端则伸入机构内部完成动力输出。多阶梯结构可以把不同功能零件分隔在预定位置，使轴承跨距、传动件位置和密封点排布更加紧凑。键槽位置应靠近扭矩输入或输出区域，缩短力传递路径；

　　螺纹锁紧段需预留足够的螺母啮合长度，并在压紧后采取防松措施。轴端内螺纹可用于安装限位螺钉、防尘盖或检修工装，拆卸时能够借助螺纹接口拉出轴上配合件。对于三维结构设计人员，建模时应重点还原轴肩高度、退刀槽、密封槽、键槽长度和法兰孔位，这些特征直接影响后续工程图出图、机加工工艺和现场装配。车削加工通常先完成外圆和法兰端面，再进行铣键槽、车螺纹及孔内加工；热处理与精加工阶段需控制细长轴的弯曲变形，必要时增加中心孔作为磨削基准。投入选型时，还要结合转速、载荷性质和润滑条件校核轴径，确认法兰连接面的摩擦传扭能力以及键连接的挤压强度，使整根轴在变压器配套机构中实现平稳转动、精确定位和长期免维护运行。
