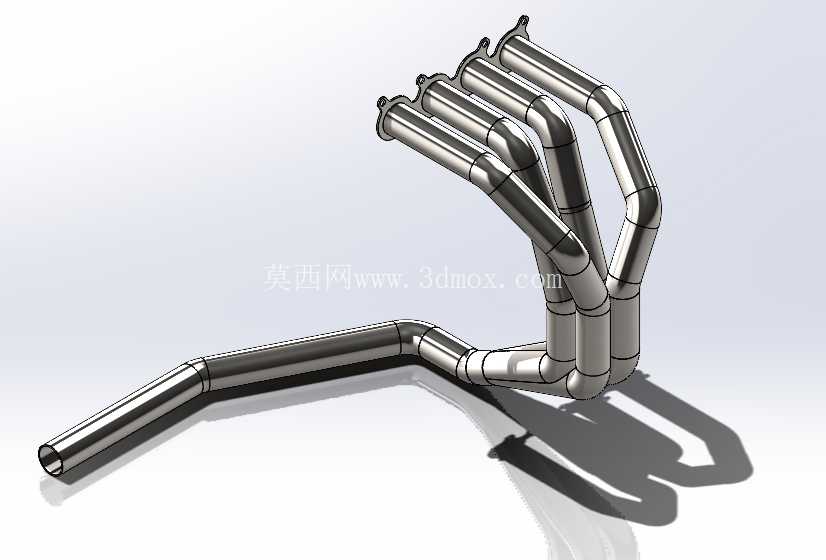

等长四出排气歧管结构设计

　　这套四合一等长排气歧管结构，主要适配直列四缸内燃机型的排气端接驳需求，在民用改装车辆、小型非道路移动机械的动力单元升级场景中应用广泛。从实际功能逻辑来看，等长管路的核心作用是让四个气缸排出的废气到达排气汇聚段的行程完全一致，避免不同气缸的排气脉冲在管路内形成相互干涉，既可以降低排气背压，减少泵气损失，提升动力输出的平顺性，也能优化排气声浪的一致性，避免出现杂乱的排气紊流噪音。设计过程中首先要匹配气缸盖的排气端口布局，四个进气接驳端的中心距、法兰端面平面度、螺栓孔位都需要和缸盖排气侧的安装基准完全对齐，法兰面预留了密封垫的安装压缩量，避免高温高压废气从接合面泄漏。

　　管路的弯曲半径全部采用统一的弯管工艺参数，每一段支管从法兰接口到汇聚腔的中心线长度误差控制在2mm以内，保证各缸排气的时序同步。弯管段全部采用大圆弧过渡，没有出现直角弯折的结构，尽可能降低废气在管路内的流动阻力，管壁厚度按照高温排气的工作环境选取，兼顾结构强度和轻量化需求，避免长期在高温交变载荷下出现管路开裂、变形的问题。汇聚段采用渐缩式的汇流结构，四个支管的气流在汇聚腔内平稳合流后接入下游的排气主管路，汇流腔的内壁做了顺滑过渡处理，没有突兀的台阶结构，减少气流在汇流位置的涡流损耗。

　　安装边界方面，整个歧管的外轮廓需要避让引擎舱内的周边部件，包括防火墙、转向拉杆、引擎机脚、冷却管路等部件的安装空间，管路的固定吊耳位置设置在振动节点位置，通过橡胶减震吊耳和车身/车架连接，隔绝排气系统的振动传递到驾乘舱。管路的末端接口采用标准的卡箍接驳结构，可以快速对接不同规格的三元催化段或者中段排气，不需要额外做转接法兰的改装。从结构细节来看，所有弯管段的弯折位置都做了壁厚补偿设计，避免弯管加工过程中出现外侧管壁拉薄、内侧管壁起皱的问题，保证整个管路的通径在弯折位置没有明显的缩径，维持稳定的排气流通截面积。法兰盘的厚度经过校核，在高温工作状态下不会出现翘曲变形，螺栓的预紧力按照密封要求均匀分布，避免局部应力过大导致法兰断裂。

　　这套结构在建模过程中完全遵循实际弯管加工的工艺可行性，所有的弯曲半径都大于管材直径的1.5倍，符合常规数控弯管机的加工能力范围，不需要额外开发特殊的成型模具，量产加工的工艺性较好。实际装车测试中，这套等长歧管相比原厂的不等长铸铁歧管，可以在中高转速区间降低约8%的排气背压，各缸的排气温度差控制在5摄氏度以内，有效提升了动力输出的线性程度，同时也避免了因为各缸排气阻力不一致导致的空燃比偏差问题，减少了三元催化器的工作负荷。
