四缸发动机4-2-1结构排气歧管设计

在小排量四缸内燃机的排气系统开发环节，4-2-1结构的排气歧管始终是兼顾排气效率、脉冲利用与机舱布局的核心部件，这类歧管的设计逻辑完全区别于传统4-1结构的短管歧管，核心是通过管路长度、交汇角度的精准匹配，利用排气脉冲的负压效应减少各缸之间的排气干涉，尤其在自然吸气机型的中低转速区间，能有效提升气缸的扫气效率，降低泵气损失，最终实现扭矩输出的优化。从实际装车场景来看，这类歧管广泛适配1.3L-2.0L排量的直列四缸乘用车辆，不管是入门级家用轿车的动力总成，还是入门级改装赛事的自吸赛车，都能见到这类结构的应用，相比铸铁材质的原厂歧管，等长设计的4-2-1歧管还能降低排气背压，让排气气流的流动更加顺畅，同时减少排气紊流带来的噪音共振问题。

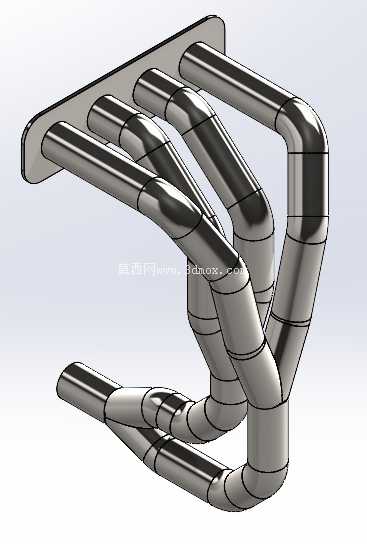

从结构设计的细节来看，这款歧管采用三段式交汇逻辑，四个独立的缸头排气支管首先按照点火顺序两两交汇，形成两组中段管路，最终再汇总为单路出口对接三元催化或者排气头段，每一段管路的弯折角度都经过曲率优化，避免出现直角弯折导致的气流截流，管壁的弯折半径统一控制在管径的1.5倍以上，保证气流在管路内部流动时不会出现过大的沿程阻力。安装端采用一体化的平面法兰结构，法兰面的平面度公差控制在0.1mm以内，能够和缸盖的排气侧安装面完全贴合，配合金属密封垫片可以避免高温高压排气出现泄漏问题，法兰上的四个安装孔位严格对应直列四缸缸盖的标准排气侧螺栓孔距，不需要额外修改安装位就能实现原位替换。

设计过程中首先要考虑的是各缸支管的长度差控制，为了让四个气缸排出的废气到达交汇点的时间差匹配点火间隔，每一段独立支管的长度差需要控制在5mm以内，这样才能保证各缸的排气脉冲不会在交汇位置出现对冲，这也是4-2-1歧管能够提升低扭的核心逻辑。其次是管路的热膨胀余量设计，因为排气歧管长期工作在800-1000摄氏度的高温环境下，金属管路受热后会出现一定量的线性膨胀，所以在管路的弯折位置特意预留了形变缓冲的弧度，避免长期热胀冷缩导致法兰位置出现应力开裂，同时管壁厚度统一设置为2mm，既能够保证结构强度，抵御排气气流的长期冲刷，也不会因为管壁过厚导致整体重量过大，增加动力总成的前端负载。

从安装边界来看，这款歧管的整体外轮廓尺寸充分考虑了多数横置四缸机型的机舱布局，最外侧管路和发动机缸体、防火墙之间预留了至少15mm的安全间隙，不会出现装车后和周边附件发生干涉的问题，出口端的法兰尺寸适配通用的2.5英寸排气头段接口，可以直接对接市售的多数通用排气组件，不需要额外做变径焊接处理。在实际的建模过程中，每一段管路的相贯线位置都做了平滑过渡处理，避免出现焊接位置的应力集中点，同时管路的走向完全避开了发动机的机油尺接口、启动马达安装位以及氧传感器的安装位置，不会影响周边附件的正常拆装维护。另外，这类等长4-2-1歧管在设计时还需要考虑氧传感器的安装点位，通常会在最终汇总后的管路上预留氧传感器的安装螺纹孔，保证ECU能够准确采集排气中的氧浓度信号，实现空燃比的精准控制，不会因为歧管结构的改动导致发动机出现故障码。

很多人在设计这类排气歧管时容易忽略管路的共振问题，实际上不同长度的管路在排气气流的激励下会产生特定频率的振动，如果管路的固定点设计不合理，很容易在特定转速区间出现共振异响，所以这款歧管在中段交汇位置预留了固定吊耳的安装位，可以通过橡胶吊耳将歧管中段和车身或者发动机副车架连接，分担法兰位置的承重，同时缓冲管路传递的振动，避免长期振动导致螺栓松动或者管路开裂。从流体力学的角度来看，4-2-1的结构相比4-1结构能够更好地利用排气脉冲的动态效应，在发动机转速2500-4500rpm的常用区间，能够让排气的流速更加稳定，减少气缸内的残余废气量，让新鲜混合气的填充效率更高，这也是为什么很多民用改装场景下，更换这类歧管之后能够明显感觉到低扭响应提升的核心原因。
