隐藏式电视升降支撑框架结构设计

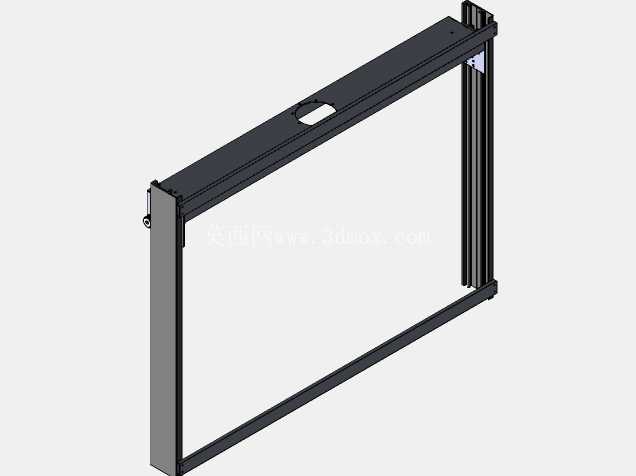

做结构设计这十几年，碰到过不少定制化视听安装的需求，尤其是近两年嵌入式隐藏安装的场景越来越多，不管是高端家装的客厅背景墙、会议室的智能升降幕面配套，还是酒店客房的隐藏式电视配置，都需要稳定可靠的升降支撑结构来承载显示终端。这次的升降框架结构，核心是解决大尺寸平板显示设备的垂直升降承载问题，整体框架采用工业铝型材拼接成型，相比传统焊接钢架，铝型材的装配精度更容易控制，后期调整维护也更方便，不需要现场做焊接、防锈处理，所有连接位都采用标准紧固件锁紧，装配公差可以控制在0.2mm以内，避免升降过程中出现卡滞、偏移的问题。

从实际使用场景来看，这类升降结构大多安装在柜体内部、吊顶夹层或者背景墙的预留空腔里，所以设计的时候首先要考虑安装边界的适配性，框架的整体宽度、深度尺寸可以根据不同尺寸的电视做模块化调整，竖向的导轨采用双列平行布置，承载滑块和型材的连接位做了加强处理，单侧导轨配置两个滑动承载块，四个受力点均匀分散电视的整体重量，避免单点受力过大导致型材变形或者导轨磨损加快。框架顶部的横梁预留了走线孔位，电视的电源线、HDMI线、信号线都可以从型材的空腔内部走线，不会出现升降过程中线缆拉扯、外露的问题，顶部还预留了限位触发块的安装位，升降到顶部预设位置的时候可以自动触发停止信号，避免冲顶损坏设备或者框架结构。

设计过程中最先要核算的是整体的负载能力，常规65到75寸的平板电视重量大概在25到40公斤之间，所以框架的竖向型材选用了壁厚2mm的标准工业铝型材，静态承重可以达到80公斤以上，留有足够的安全余量，哪怕后期更换更大尺寸的显示设备，也不需要整体更换框架。滑动部分的间隙控制是设计的重点，间隙过大会导致升降过程中屏幕晃动，间隙过小又会增加滑动阻力，加快导轨磨损，所以在滑块和型材的配合位设计了可调式的偏心锁紧结构，装配的时候可以根据实际滑动顺畅度调整配合间隙，保证升降过程平稳无晃动，运行噪音控制在40分贝以内，满足家居、会议室这类对噪音有要求的使用场景。

安装边界方面，框架的竖向安装尺寸要根据升降行程来确定，常规的升降行程在800mm到1200mm之间，对应的框架整体高度要比行程多200mm左右的预留量，用来安装驱动组件和上下限位结构，框架的深度尺寸控制在100mm以内，适配绝大多数定制柜体的内部预留深度，不需要额外改动柜体结构。和电视连接的挂板采用通用VESA孔位设计，兼容市面上绝大多数平板电视的安装孔距，挂板和框架的滑动架之间设计了快速拆装结构，后期维护或者更换设备的时候不需要整体拆卸框架，只需要松开锁紧件就可以把电视单独取下。

从结构可靠性的角度考虑，整个框架没有复杂的异形结构件，所有零部件都是标准件或者常规机加工件，加工成本低，装配难度小，普通的五金装配工人按照装配图纸就可以完成整机组装，不需要特殊的工装夹具。驱动部分的安装位做了模块化设计，不管是推杆电机还是同步带驱动结构，都可以直接在预留的安装位上固定，不需要额外打孔修改框架结构，适配不同成本预算的项目需求。另外在框架的底部设计了缓冲垫安装位，下降到最低位置的时候橡胶缓冲垫先接触受力，避免硬接触产生冲击噪音，同时也能保护屏幕和框架结构不受冲击损坏。

实际项目应用中，这类升降框架除了家用和商用的电视隐藏安装，还可以适配广告显示屏、会议平板的升降需求，只需要调整挂板的孔位和框架的整体尺寸，就可以适配不同重量、不同尺寸的显示终端。设计的时候特意把所有的连接位都设计成了可调节结构，现场安装的时候如果出现柜体预留尺寸有微小偏差，可以通过调整型材的连接位置来适配，不需要返工裁切型材，大幅降低现场安装的难度和返工率。滑动导轨的接触面设计了防尘结构，避免长期使用过程中灰尘进入导轨间隙导致滑动卡滞，延长整体结构的使用寿命，正常使用环境下不需要频繁做润滑维护，只需要每年定期检查一次紧固件的锁紧状态就可以保证稳定运行。
