三层叉臂式剪式举升承载结构设计

在车间工位物料转运、仓储高位存取、轻型装配线工件抬升的场景里，这类三层剪叉结构的举升装置，往往比单剪臂结构拥有更紧凑的收拢尺寸，同时能在同等安装占地下实现更大的行程覆盖。从结构本身来看，三组平行布置的叉臂通过端部铰接轴串联，每一层叉臂的滑动端都配套了导向限位结构，避免举升过程中出现侧向偏移，承载面采用平板式托台设计，托台表面预留的防滑嵌槽可以直接放置周转箱、工装托盘或者待装配的轻型工件，不需要额外加装固定夹具就能满足常规工位的承载需求。

设计这类结构的时候，首先要核算的是收拢状态下的整体边界，从三维结构的比例来看，收拢后整体高度控制在单组叉臂厚度的三倍叠加范围内，竖直方向占用空间极小，可以直接嵌入到车间地面的预留基坑内，也可以直接放置在平整的水泥地面上使用，不需要做额外的地基固定。展开状态下，三层叉臂的铰接点同步动作，相比双层剪叉结构，同等举升高度下每层叉臂的摆角更小，铰接轴处的受力载荷更均匀，能有效降低轴销的磨损速率，延长结构的维护周期。

从功能特性上看，该结构的叉臂采用等长对称设计，左右两侧的叉臂通过横向连接杆刚性连接，保证举升过程中两侧的动作完全同步，不会出现托台倾斜的问题。托台下方的叉臂滑动端配套了自润滑滑块，在举升和下降过程中滑动阻力小，不会出现卡顿爬行的现象，适合搭配液压驱动或者电动丝杠驱动模块使用，驱动端可以直接布置在最底层叉臂的铰接点位置，不需要额外占用侧面安装空间。

实际应用中，这类结构可以适配不同的工位需求：如果用在装配线上，可以在托台表面加装定位工装，用来抬升待装配的部件到合适的操作高度，减少工人弯腰操作的疲劳度；如果用在仓储场景，可以搭配外围的防护栏，作为轻型物料的垂直提升机构，在楼层间输送小件货物；如果用在设备维护场景，可以直接放置在设备旁，抬升需要检修的零部件到合适的拆装高度。

设计过程中需要重点关注几个安装边界：首先是底部安装面的平面度要求，因为三层剪叉结构的铰接点较多，如果底部安装面倾斜度过大，会导致各层叉臂的受力不均，长期使用会出现铰接轴变形的问题；其次是托台的承载范围，该结构的承载点集中在叉臂与托台的连接位置，放置工件时需要尽量保证载荷居中，避免偏载导致单侧叉臂受力过载；另外，结构收拢状态下，叉臂之间的间隙很小，设计外围防护的时候要预留足够的安全距离，避免动作过程中夹入异物。

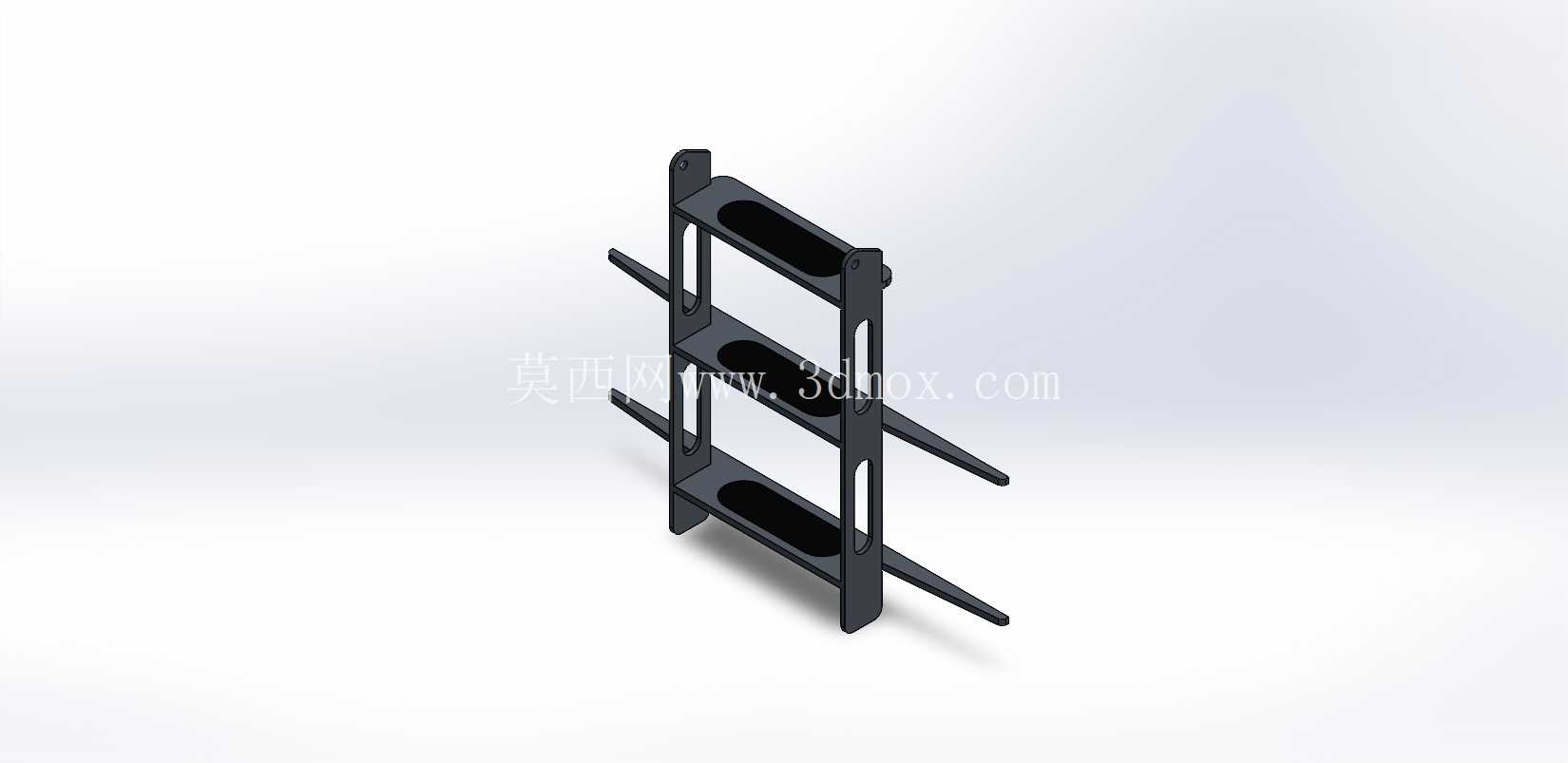

从结构细节来看，每片叉臂上都开设了长圆形的减重孔，在保证叉臂抗弯强度的前提下降低了整体自重，同时减重孔也可以作为检修时的吊装孔，方便后期维护的时候拆卸单个叉臂组件。铰接轴的端部都设计了防脱卡槽，不需要额外焊接固定，装配和拆卸都比较方便，适合小批量的工位定制场景。滑动端的滑块采用可拆卸设计，磨损后可以直接更换，不需要整体更换叉臂部件，降低了后期的维护成本。

这类三层剪叉举升结构相比导轨式提升机，不需要配套竖直的导向立柱，整体安装更灵活，既可以固定安装也可以做成移动式结构，底部加装脚轮后就可以在车间内不同工位之间周转使用，适配多品种小批量的生产场景。相比单剪叉举升结构，在同等收拢高度下，举升行程可以提升40%左右，对于车间顶部空间有限、又需要较大举升高度的场景非常适用。
