SFA SANISPEED污水提升装置结构设计

在民用建筑同层排水、地下室卫浴改造、商用空间无重力排污场景中，这类紧凑型污水提升单元是解决排污点位低于市政管网液位问题的核心部件，不需要额外开挖布管找坡，就能把洗手盆、淋浴区、小型洗衣设备产生的废水抬升输送到主排污管内，很多老旧小区地下室改造、loft夹层加建卫浴的项目里，这类设备的选型和安装直接决定了后期使用的可靠性。

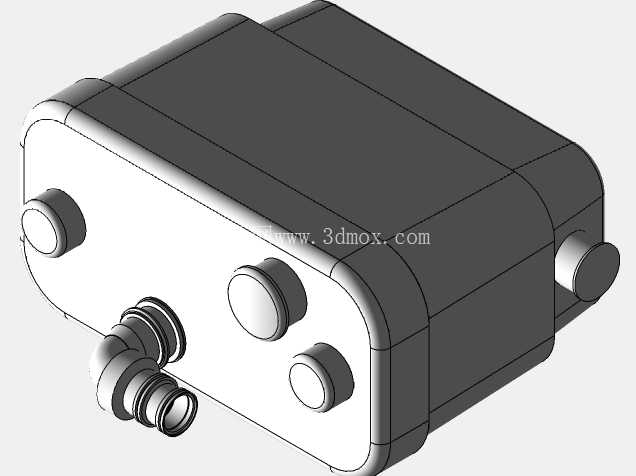

从结构设计逻辑来看，整个壳体采用圆角过渡的方型封闭结构，没有多余的外凸棱角，一方面是为了适配狭小的安装空间，不管是藏在洗手台柜体下方、卫浴夹层的检修空腔里，还是设备间的边角位置，方正的外形能最大化利用局促的安装空间，圆角设计也能避免安装过程中磕碰破坏防水层或者管线；另一方面封闭的壳体结构要满足满水状态下的承压要求，同时隔绝异味溢出，壳体的壁厚设计要兼顾长期静水压下的形变量控制，避免长期使用出现接缝渗漏的问题。

设备上的接口布局做了针对性的工程优化，正面预留的两个不同口径的快接接口，分别对应不同流量的进水支路，可以同时接入洗手盆、淋浴区两路来水，接口采用阶梯式的卡接结构，不需要额外打胶或者做法兰连接，现场安装的时候直接把配套的PVC软管插到底拧紧卡箍就能完成密封，能节省现场安装的工时，也减少了人工操作带来的密封失效风险。侧面预留的接口是压力出水端，连接抬升管路，出水端内置止回结构，能避免设备停机的时候管道里的存水倒灌回设备腔体内，造成反复启停或者溢水问题。

顶面布置的三个圆形凸起结构，分别对应检修口、压力感应触发装置、排气通道的端盖，日常维护的时候不需要把整个设备从安装位拆出来，只需要打开对应的端盖就能清理腔体内的杂物、检查触发机构的灵敏度，大幅降低后期运维的难度。整个设备的安装边界做了严格的尺寸控制，长宽高尺寸适配常规卫浴柜体的内部净空，底部预留了10mm左右的安装支脚间隙，既可以让设备放置的时候避开地面的少量积水，也方便安装的时候调整找平，不需要额外做混凝土基础，放在平整的瓷砖地面上就能直接固定进出水管路投入使用。

建模过程中特意把内部的3D草绘布局和外部安装接口做了关联设计，所有外部接口的位置、尺寸都和内部流道的走向完全匹配，不会出现外部接好管路之后内部流道错位、过水截面不足的问题。整体外轮廓的包络尺寸做了反复校核，确保设备在安装的时候，周围预留的检修空间满足日常操作需求，不需要为了后期维护特意预留过大的空腔，对于空间紧张的改造项目来说，这种紧凑化的结构设计能大幅降低对安装空间的要求。

从功能实现的角度来说，这种密闭式的提升结构和传统的集水井排污方式相比，没有敞开的积水腔，不会滋生蚊虫和散逸异味，设备的触发机制采用液位感应，当腔体内的废水积累到设定液位的时候自动启动泵体排水，排到低液位的时候自动停机，不需要人工干预，日常使用过程中基本不需要额外操作，只要定期清理进水端的毛发杂物就能保证长期稳定运行。在结构设计的时候，壳体的分型面做了错位密封设计，密封槽的宽度和深度匹配常规的橡胶密封圈压缩量，确保设备在运行过程中，哪怕腔体内出现短暂的正压，也不会出现接缝渗水的问题，所有的接口位置都做了加强筋处理，避免安装的时候用力过大造成接口开裂。
