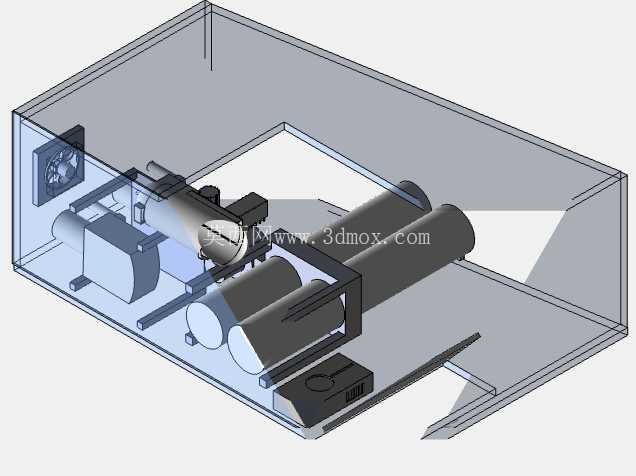

工业泵房内部设备集成布局三维结构

　　在工业流体输送系统的落地实施环节，泵房作为核心的动力中转节点，其内部设备的排布合理性直接决定了后期运维效率、管路压损控制以及运行安全冗余，这套三维结构完整还原了封闭式泵房内的全要素集成状态，没有做多余的外观美化，完全按照实际工程安装的逻辑搭建。从整体舱体来看，采用全封闭的矩形围护结构，侧壁预留了通风与管线穿接的开口位置，所有内部设备都固定在统一的水平基座上，基座与舱体侧壁预留了不小于600mm的通行检修通道，完全符合工业泵房的安全操作规范，避免后期运维时出现操作空间不足的问题。

　　核心动力单元采用卧式离心泵组搭配缓冲储水罐的组合形式，泵组的进出口位置都预留了法兰连接接口，接口的中心高度与配套管路的走向完全匹配，没有出现错位或者干涉的情况，储水罐布置在泵组的进水侧，能够有效稳定进水端压力，减少泵组运行时的气蚀风险，罐体液位检测的接口位置也按照常规仪表安装要求做了预留，方便后期加装压力、液位传感元件。管路系统的排布沿着舱体侧壁走线，主管道采用支吊架固定在舱体壁面的预埋安装点上，分支管路顺着设备接口位置做顺势弯折，没有出现直角急弯的设计，尽可能降低流体输送过程中的沿程阻力，管路之间的间距控制在150mm以上，既满足保温层安装的空间需求，也方便后期对管路法兰、阀门做紧固检修。

　　电气控制单元布置在舱体远离泵组出水端的角落，与涉水设备之间做了物理隔断，控制柜的安装高度距离地面300mm，避免舱体积水时出现电气安全隐患，控制柜到各个泵组电机的走线槽沿着基座边缘布置，走线槽的转弯位置都做了圆弧过渡，防止穿线时划伤线缆绝缘层。通风散热组件安装在舱体端部的侧壁上，通风口的位置正对电机与泵组的发热区域，能够形成贯穿舱体的散热风道，保证长时间连续运行时舱内温度不会超过电气元件的耐受阈值，通风口同时加装了防虫滤网的安装位，避免户外使用时杂物进入舱内影响设备运行。整套结构在搭建时充分考虑了安装边界的限制，所有设备的外轮廓距离舱体内壁都预留了足够的安装操作空间，最大的设备部件尺寸也满足舱体检修门的通行要求，不需要在现场做额外的拆解就能完成设备进场安装。泵组的减震垫安装位置在基座上做了明确的定位标记，能够直接指导现场施工时的减震元件布置，减少设备运行时的振动传递，降低运行噪音。进出口管线的对接位置都设置在舱体的同一侧墙面，方便外部管线的统一接驳，减少现场施工的管线排布工作量。

　　在实际应用场景中，这类集成式泵房既可以用于工业园区的生产供水增压，也可以作为建筑消防供水的核心动力单元，还能适配污水处理环节的流体输送需求，不同应用场景下只需要调整泵组的参数配置，整体的布局框架不需要做大幅改动，具备很强的通用适配性。建模过程中对所有部件的装配关系都做了还原，包括设备固定的螺栓孔位、管路连接的法兰尺寸、控制柜的开门操作空间这些细节都没有省略，能够直接用于施工前的布局校验，提前排查设备干涉、操作空间不足这类现场常见的问题，减少后期施工的变更成本。不同于常规的原理性模型，这套结构完全按照工程实际的安装尺寸搭建，各个部件的相对位置、安装间隙都符合现行的给排水工程施工规范，能够直接作为同类泵房设计的参考模板，帮助设计人员快速完成布局方案的验证，不需要从零开始搭建基础框架，有效缩短方案设计的周期。
