压铸模具用按压式复位弹簧组件结构

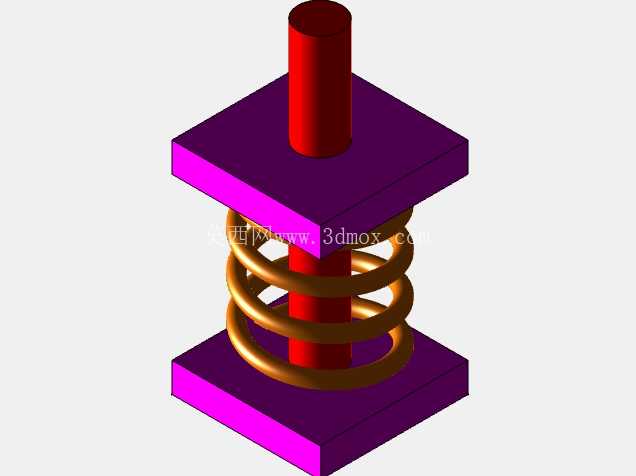

这套弹性按压组件常配套在中小型铝合金压铸模具的顶出复位回路里，日常生产中承担着顶出板回程定位、合模过程缓冲吸能的核心作用，不少做3C压铸件、小型汽配压铸件的模具都会用到同结构的弹性元件。从实际装配逻辑来看，组件采用上下两块方形安装基板作为承载基础，基板边缘做了小尺寸倒角处理，既避免装配时划伤操作人员，也能减少合模过程中与模架框体的卡滞风险，中间的导向柱贯穿弹簧内圈与上下基板的中心安装孔，从根源上避免弹簧受压时出现侧向弯曲、偏磨断裂的问题，这也是压铸模弹性复位结构和普通裸露压簧最核心的设计差异——毕竟压铸生产时模温长期维持在一百多摄氏度，弹簧一旦出现偏载，局部应力集中加上高温影响，很容易提前出现疲劳失效，直接导致顶出板回位不到位，引发压铸件飞边、顶针碰穿等批量质量问题。

设计这套结构的时候，首先要匹配模架的安装腔尺寸，上下基板的边长要略小于模架上预留的弹簧安装槽宽度，预留0.1到0.15毫米的滑动间隙，既不能间隙过大导致组件整体晃动，也不能间隙过小在热胀状态下出现卡滞。导向柱的直径要和弹簧内圈保持合理的间隙值，一般单边间隙控制在弹簧内径的3%到5%之间，间隙太小会导致弹簧伸缩时和导向柱反复摩擦，刮掉弹簧表面的防锈涂层，高温工况下很快就会出现锈迹卡滞；间隙太大则起不到导向作用，弹簧受压时还是容易出现歪扭。弹簧的有效圈数、线径是根据顶出板的复位推力需求计算的，压铸模的复位弹簧需要克服顶出板、顶针、斜顶等活动部件的总重量，还要预留15%左右的推力余量，避免弹簧长期处于极限压缩状态，缩短使用寿命。

从安装边界来看，组件的总自由高度要和模架的开模行程匹配，合模到最终锁模位置时，弹簧的压缩量不能超过其极限压缩量的70%，这是模具弹簧设计的通用安全阈值，一旦超过这个数值，弹簧的疲劳寿命会呈指数级下降。上下基板的表面平面度要求控制在0.02毫米以内，保证弹簧受压时端面受力均匀，不会出现局部应力过载的情况，中心导向柱的同轴度也要控制在0.015毫米以内，避免伸缩过程中出现卡涩。实际生产维护中，这套组件的拆装也比较便捷，只需要拆开模架的顶出板固定螺丝，就能整体取出弹簧组件进行更换，不需要对模架做额外的加工改造，适配性很强，不少标准化的压铸模模架都可以直接替换同规格的该类组件。

不同于普通设备上用的外露压簧，这套带导向和安装基板的组件专门针对模具的高温、多粉尘工况做了结构优化，上下基板可以阻挡压铸生产过程中产生的铝屑、脱模剂残渣进入弹簧圈缝隙里，避免异物卡进弹簧螺距导致弹簧伸缩不畅。很多现场维修的案例里，普通无防护的压簧用两三个月就会因为铝屑卡滞出现断裂，而这种带基板防护的结构，正常维护情况下使用寿命能提升一倍以上。另外弹簧的两端都做了并圈磨平处理，和上下基板的接触面完全贴合，不会出现弹簧端圈刮擦基板表面的情况，长期往复运动也不会在基板上磨出凹槽，保证受力始终保持轴向方向。导向柱的上端伸出上基板的长度，是按照弹簧最大压缩量来设计的，即使弹簧被压到极限工作位置，导向柱也不会顶到上模的安装面，避免出现硬接触损伤模架。
