叉形连接垫片结构设计

在各类需要铰接限位、间隙补偿的机械装配场景中，这类叉形垫片是十分常见的配套连接件，常出现在工装夹具的铰接副、小型冲压设备的连杆机构、自动化输送线的摆臂连接位，也会配套在压铸模具的开模联动结构里，用来填补铰接部位的装配间隙，避免两个相对转动的金属部件直接接触产生磨损，同时还能调整连杆摆臂的轴向窜动量，保证机构转动时的同轴度，减少运行过程中的异响与卡滞。

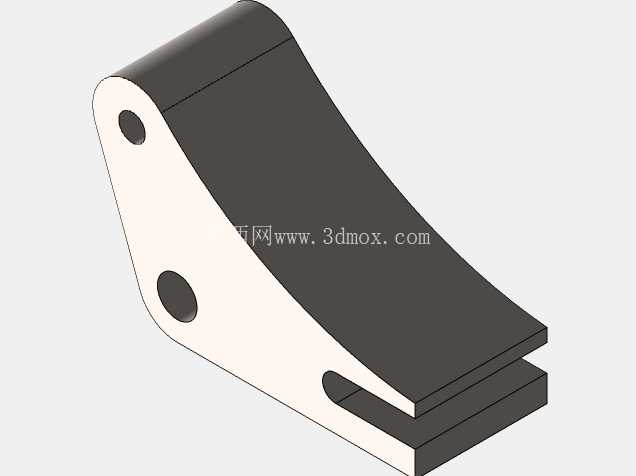

从结构设计逻辑来看，这个零件采用弯折式板件结构，主体为带一定倾斜角度的支撑臂，一端设置两个同轴的铰接通孔，用来穿装铰接销轴，通孔的孔径公差按照基孔制间隙配合设计，保证销轴穿装后既能灵活转动，又不会出现过大的径向旷量；另一端做开叉式槽口设计，槽口的宽度与配套卡接部件的厚度匹配，安装时可以直接卡入对应部件的定位凸台处，不需要完全拆卸销轴就能完成垫片的更换与调整，大幅降低后期维护的拆装工作量。零件的弯折角度是根据实际安装位的空间夹角确定的，弯折处做了圆角过渡处理，避免冲压加工时出现应力集中导致的开裂，同时也能消除安装时的锐边割手风险。

从安装边界来看，零件整体采用等厚薄板加工，厚度根据所承受的轴向挤压力确定，日常应用场景中多采用2-5mm厚的冷轧钢板或者弹簧钢板制作，表面做发黑或者镀锌处理提升防锈能力。两个铰接孔的中心距是核心安装尺寸，直接决定了铰接后摆臂的转动行程范围，设计时需要严格匹配对应连杆机构的孔位公差，孔口处做了微小的倒角处理，既方便销轴导入，也能避免长期转动后孔口出现锐边磨损销轴表面。开叉槽的端部做了圆弧过渡，避免槽口根部应力集中，在承受周期性挤压力时出现槽口开裂的问题。

实际应用中，这类垫片不能替代受力结构件，主要作用是间隙调整与磨损补偿，当铰接部位长期转动出现磨损间隙变大时，可以通过更换不同厚度的该类垫片来调整轴向间隙，不需要更换整个铰接轴或者连杆部件，能有效降低设备的维护成本。设计建模时需要重点关注弯折角度的回弹补偿，因为板材冲压弯折时会存在一定的回弹量，建模时需要根据板材的材质与厚度提前预留回弹补偿角度，保证加工后零件的实际角度符合装配要求；同时两个铰接孔的同轴度需要严格控制，否则安装后会出现销轴卡滞、转动阻力大的问题，建模时需要保证两个孔的轴线共线，公差控制在0.02mm以内。另外零件的外轮廓边缘都做了倒钝处理，没有尖锐的毛刺，符合机械装配的安全要求，开叉槽的槽宽公差按照H11设计，保证能顺利卡入配套的定位部位，不会出现过松或者装不进去的问题。

在压铸模具的开模机构中，这类垫片常安装在斜导柱与滑块的连接部位，用来调整滑块的滑动间隙，保证开模合模时滑块动作顺畅，不会出现溢料的问题；在小型工装夹具的夹紧摆臂上，这类垫片安装在摆臂与固定座的铰接处，调整摆臂的转动间隙，保证夹紧力均匀，避免长期使用后摆臂出现偏摆导致夹紧定位失效。建模过程中需要区分加工面与非加工面，铰接孔内表面、开叉槽的配合面为关键配合面，粗糙度要求达到Ra3.2，其余非配合面粗糙度达到Ra12.5即可，不需要过高的加工精度，在保证使用性能的前提下控制加工成本。
