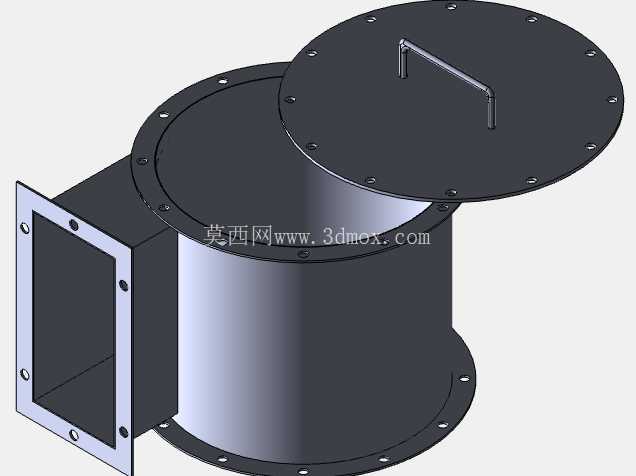

带侧接方口圆形法兰密封罐体结构

该结构为侧进式圆形法兰连接密封筒体，常见于工业通风管路的风量调节段、小型物料暂存缓存腔、低压工况下的气固分离腔体等场景，在车间除尘系统支管段、小型粉体输送中转单元、实验室通风系统的风量分配节点都能见到同类结构的应用。从实际使用场景来看，这类筒体多数承担介质导流、暂存、检修隔断的作用，侧部的方形接口用于对接方形截面的通风管道或者方形出料溜槽，圆形筒体段则用于衔接同管径的圆形管路，实现方管到圆管的平滑过渡，减少介质流经变径段时的局部阻力损失，避免直角变径带来的涡流扰流、物料堆积卡滞问题。

结构设计上，筒体两端均采用带螺栓孔的法兰盘结构，上端法兰用于配合密封盖板，盖板上设置的折弯式金属提手，方便运维人员在需要检修、清理筒体内部时快速开启盖板，无需额外借助吊装工具，单人即可完成开盖操作，提手的折弯高度经过适配，既保证握持时有足够的操作空间，又不会过高增加整体结构的安装高度占用。盖板与上端法兰之间可根据实际工况添加密封垫片，通过沿法兰圆周均布的螺栓实现压紧密封，可适配低压送风、小颗粒物料输送等无高压密封要求的工况，螺栓孔的均布设计保证了压紧力沿法兰面均匀分布，避免局部密封不严出现漏风、漏料的问题。下端法兰则用于对接下游管路或者设备接口，同样采用圆周均布螺栓孔的设计，安装时可根据管路走向调整周向安装角度，适配不同方向的管路对接需求。

侧部的方形接口同样采用带安装孔的法兰边设计，法兰边上的螺栓孔沿方形边框均匀布置，可直接与方形风管、方形溜槽的法兰边通过螺栓紧固连接，方口与圆形筒体的衔接段采用平滑过渡的曲面结构，而非直角拼接，这种设计一方面降低了介质流经时的阻力，另一方面也避免了直角位置出现物料堆积、积灰的死角，减少日常运维的清理频次。从安装边界来看，整体结构的最大外轮廓由圆形法兰的外径决定，安装时需要预留出法兰外径加上螺栓安装操作的空间，上端需要预留出盖板开启时的提手操作空间以及盖板向上取出的高度空间，侧部方口的安装方向可在安装时通过旋转筒体调整，适配现场不同的管路走向，无需额外制作过渡转接头。

设计过程中需要重点考量几个工程细节：首先是法兰面的平面度要求，若法兰面存在翘曲变形，螺栓压紧后会出现局部间隙，导致密封失效，因此建模时法兰面的平面度公差需要结合实际加工工艺给出合理取值；其次是方口与筒体衔接处的焊缝处理，若采用钣金焊接结构，该位置的焊缝需要做打磨平滑处理，避免内部凸起扰流，若采用一体成型结构则需要保证过渡曲面的曲率连续，减少应力集中；另外盖板的厚度需要根据筒体的工作压力、口径大小核算，避免盖板在负压或者正压工况下出现变形，导致密封面贴合不严，提手与盖板的连接位置需要做加强处理，避免频繁开启提手时出现连接脱落的问题。

这类结构在实际选型应用时，可根据输送介质的特性选择对应的制作材料，输送普通空气可采用普通碳钢制作做防锈喷涂处理，输送腐蚀性气体或者有卫生要求的物料则可采用不锈钢材质制作，法兰的螺栓孔数量、孔径可根据对接的管路标准调整，保证与现有管路的法兰规格匹配，减少现场安装时的改造成本。筒体的长度可根据实际安装空间、功能需求调整，若作为检修段使用可适当缩短筒体长度，若作为物料缓存段使用则可加大筒体长度提升缓存容积。
