螺杆式挤压输送成型设备结构设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1182103
  • 螺杆式挤压输送成型设备结构设计

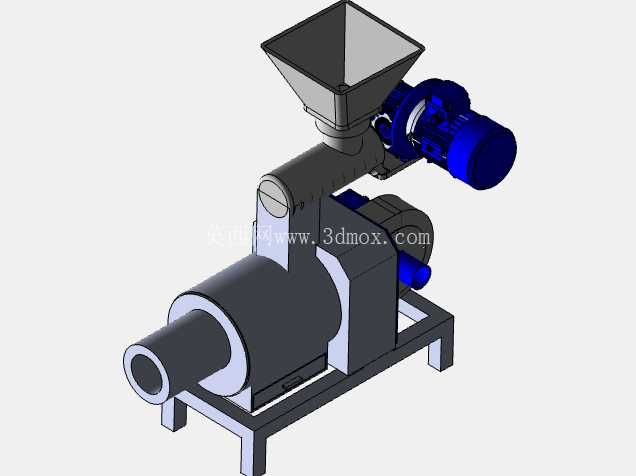

  从结构布局来看,设备整体采用卧式同轴排布,上方的方形敞口料斗做了扩口设计,进料端边缘做了外翻折边处理,既可以避免人工投料时物料撒漏,也能适配小型自动上料机的出料口对接,料斗下方直接连通水平布置的挤压输送腔,腔体内的变螺距螺杆是核心做功部件,靠近进料端的螺距更大,能够快速抓取落入腔体的散状物料向前推送,靠近出料端的螺距逐步收窄,推送过程中逐步缩小物料容腔空间,对物料形成持续稳定的挤压力,让松散物料在推送过程中被逐步压实,最终从前端的圆柱形出料口连续挤出,可根据后续工序需求更换不同口径的出料口衬套,调整挤出料条的直径参数。这套螺杆挤压输送设备的三维结构,核心面向散状物料的连续挤压、输送与预成型工序,常见于小型饲料加工、生物质颗粒压制、食品原料预处理这类需要连续进料、恒定挤压力的作业场景,区别于大产量工业级挤压设备,该结构更适配小批量、多批次的柔性生产工位,可直接架设在生产线前端完成原料的初加工,无需额外搭配复杂的进料辅助装置。

  驱动部分采用分体式排布,主驱动电机布置在腔体侧后方,通过减速机构直接连接螺杆主轴,避免了皮带传动带来的打滑、转速波动问题,能够保证螺杆输出扭矩稳定,即使遇到物料硬度偏高、进料量瞬时增大的工况,也不会出现螺杆卡滞、转速掉速的问题;侧方额外布置的小型驱动单元,可根据实际生产需求选配,用来搭配出料端的切料装置,实现挤出料条的定长切断,不需要额外加装独立的切料工位。

  机架部分采用方管焊接的框架式结构,四条支撑腿做了等高处理,底部预留了地脚螺栓安装孔,可直接固定在车间水泥地面或者生产线的钢构平台上,安装时需要保证设备整体水平度偏差不超过千分之二,避免螺杆长期偏磨导致腔体密封件过早损坏;机架的横向支撑梁做了加宽处理,既可以承托挤压腔体的全部重量,也能在后期维护时作为拆卸螺杆、腔体衬套的操作支撑面,不需要额外搭建临时支撑架。设计过程中重点考虑了日常维护的便捷性,挤压腔体的上盖采用快拆式螺栓固定,不需要完全拆解整个驱动单元,就可以打开腔体清理内部残留物料,也能快速检查螺杆的磨损情况,更换磨损的螺杆衬套;料斗与腔体的连接位置做了圆弧过渡处理,没有物料残留的死角,换料时只需要打开腔体端盖空转1-2分钟,再用压缩空气吹扫即可完成清理,不会出现不同批次物料混料的问题。

  从安装边界来看,设备整体长度控制在1.2米以内,宽度不超过0.6米,高度不超过1.1米,不需要占用过大的车间空间,既可以单独作为独立工位使用,也可以直接嵌入现有生产线的进料段,对接后续的烘干、切粒、包装工序;设备的进料口中心高度距离安装基准面为0.9米,刚好匹配人工投料的舒适操作高度,也能适配常规小型斗式提升机的出料高度,不需要额外调整上料设备的安装高度。结构细节上,螺杆与腔体的配合间隙控制在1.5-2mm之间,既可以避免螺杆转动时与腔体内壁刮擦,也能保证挤压力不会从间隙处泄露,推送效率比常规等螺距螺杆结构提升15%左右;腔体外部预留了测温传感器的安装孔位,可根据加工物料的特性加装温度监测模块,实时监控挤压过程中的腔体温度,避免热敏性物料在挤压过程中因温度过高发生变质;驱动电机的接线盒统一布置在设备侧方,方便车间布线时统一走线,所有转动部位都加装了安全防护罩,避免生产过程中操作人员误触转动部件发生安全事故。
