可调节多角度支撑定位工装组件

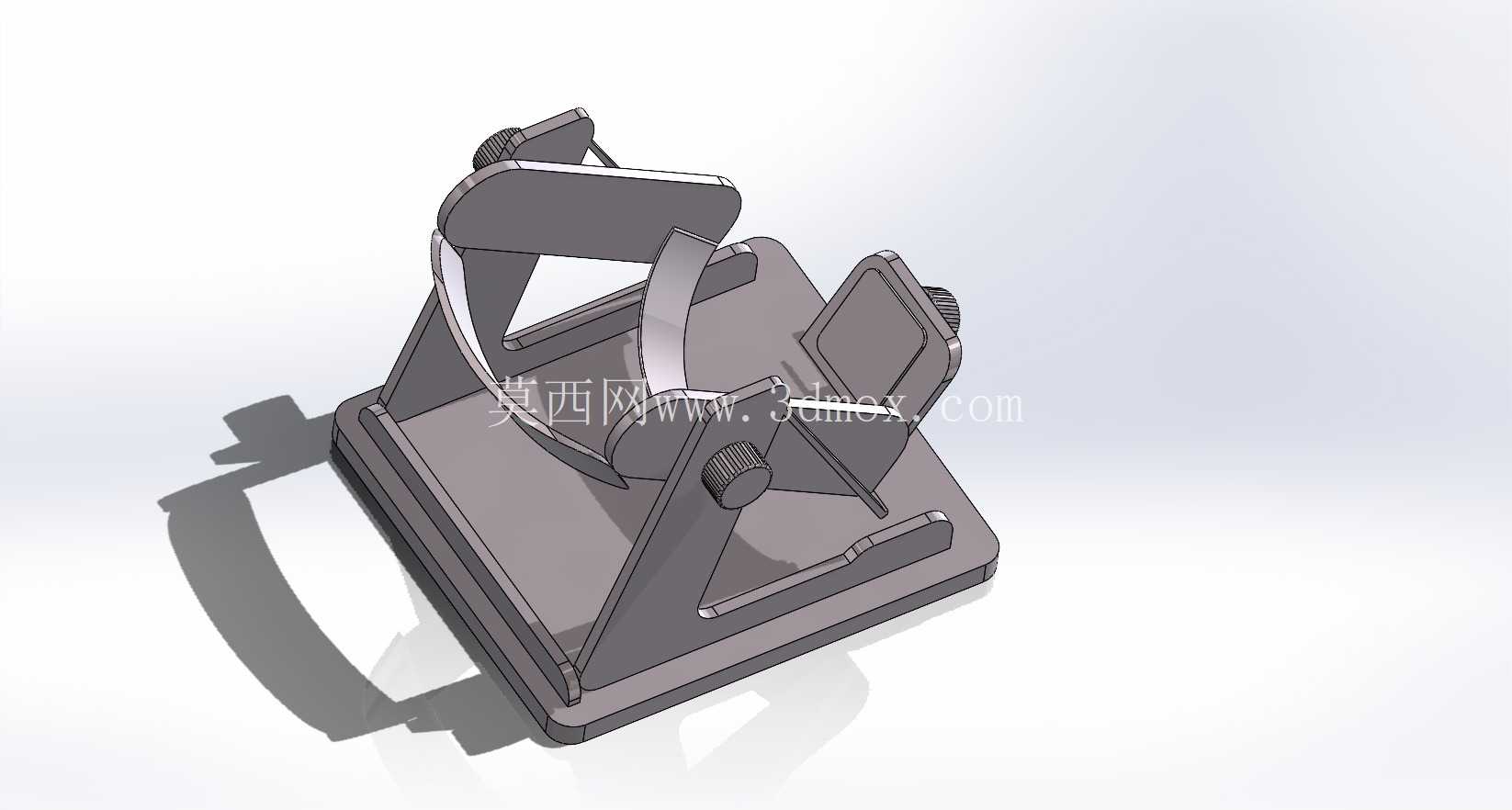

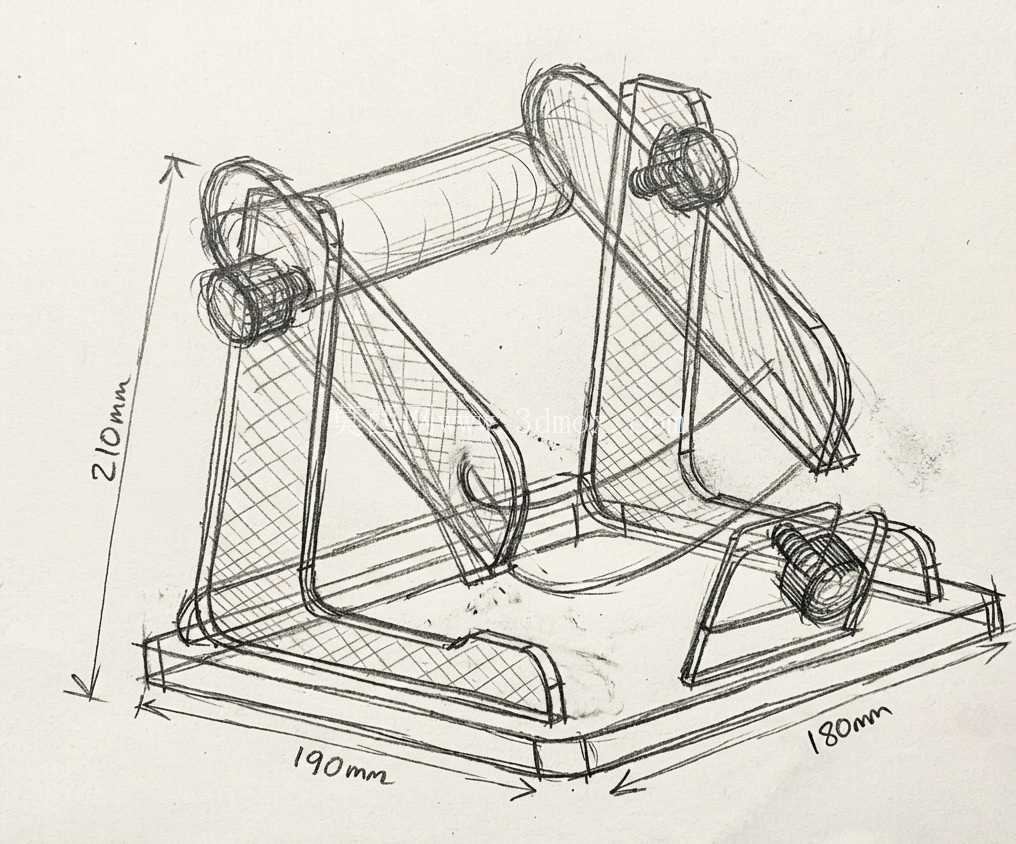

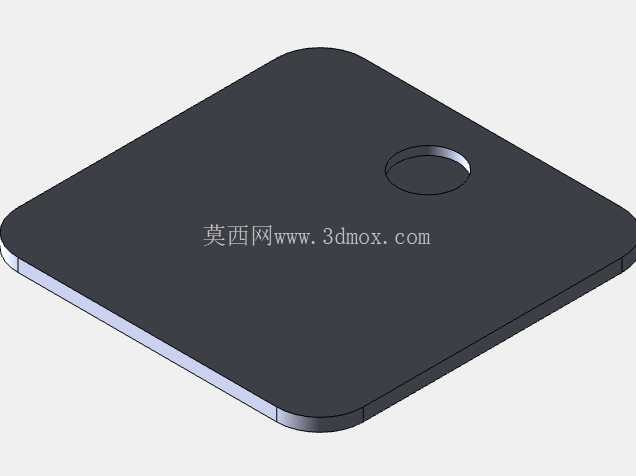

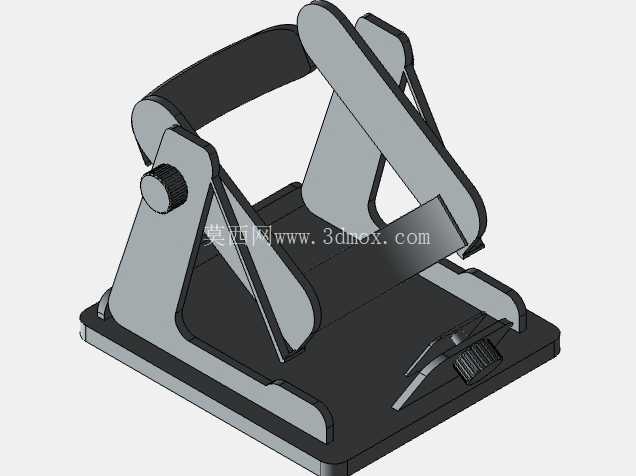

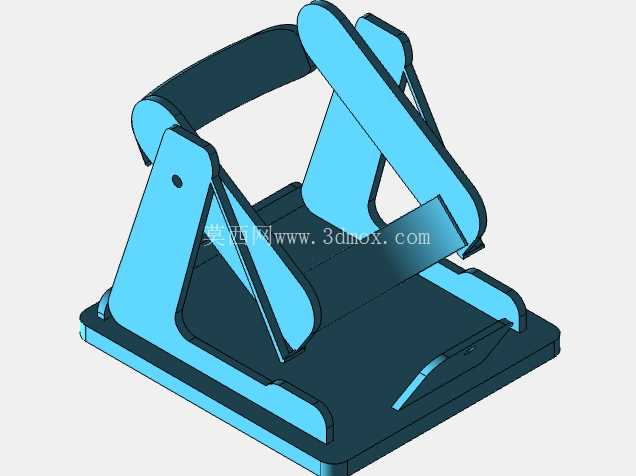

　　这款可调节角度的支撑组件，主要面向车间内工件定位、小型部件装夹固定、工位辅助承托这类场景设计，在机加工工序间周转、部件装配对位、检测工位工件姿态调整的环节中，能替代传统固定角度的垫块与焊接式临时支撑，减少现场反复打磨调整工装的时间损耗。组件整体采用框架式铰接结构，底部为平整的矩形安装基座，基座底面预留了对应标准T型槽的安装孔位，可直接固定在钳工台、检测平台或者流水线工位的型材架上，安装边界控制在常规工位操作的舒适范围内，不会占用过多操作空间，基座边缘做了倒角处理，避免工位操作时剐蹭操作人员的工装袖口。

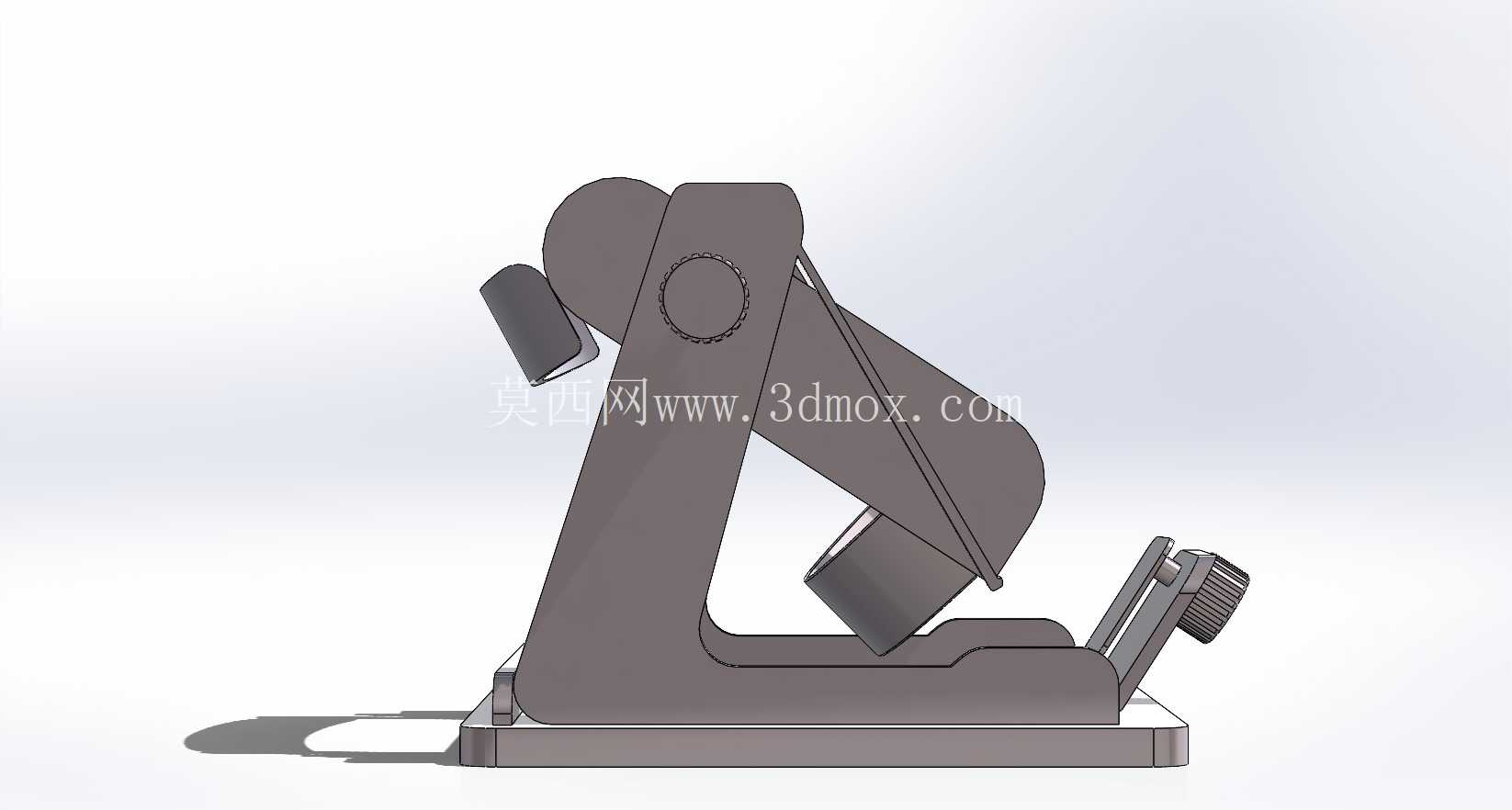

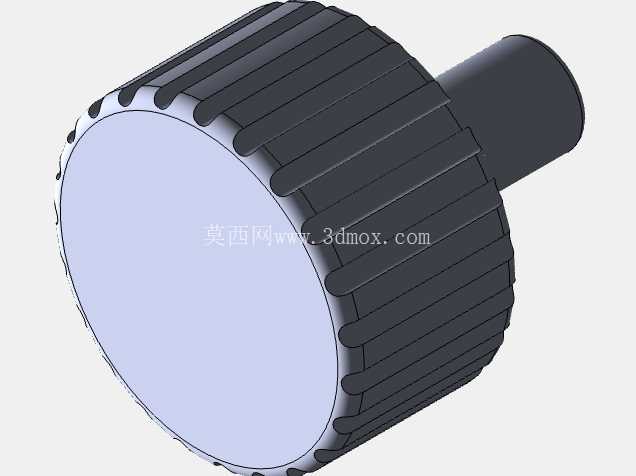

　　两侧的支撑立板与基座采用刚性连接，立板上设置了多档位的角度锁止结构，配合中部的弧形承托件，可实现承托面在0到60度区间内的无级角度调整，锁止旋钮采用滚花设计，操作人员无需借助额外扳手工具，徒手即可完成角度锁紧与释放，调整到位后锁止结构的抗侧向偏移能力可满足常规小型金属部件、非金属工件的承托需求，不会出现承托面滑移下坠的问题。设计过程中优先考虑了模块化复用的需求，中部的承托带采用可更换式结构，针对不同表面粗糙度要求的工件，可更换橡胶包覆、尼龙防滑或者金属硬质的承托条，避免划伤工件已加工表面；铰接位置的轴套采用自润滑材质，长期反复调整角度也不会出现卡滞、磨损松旷的问题，所有铰接点的配合公差控制在IT8级，既保证转动顺畅，又不会存在过大的配合间隙导致承托角度出现偏差。

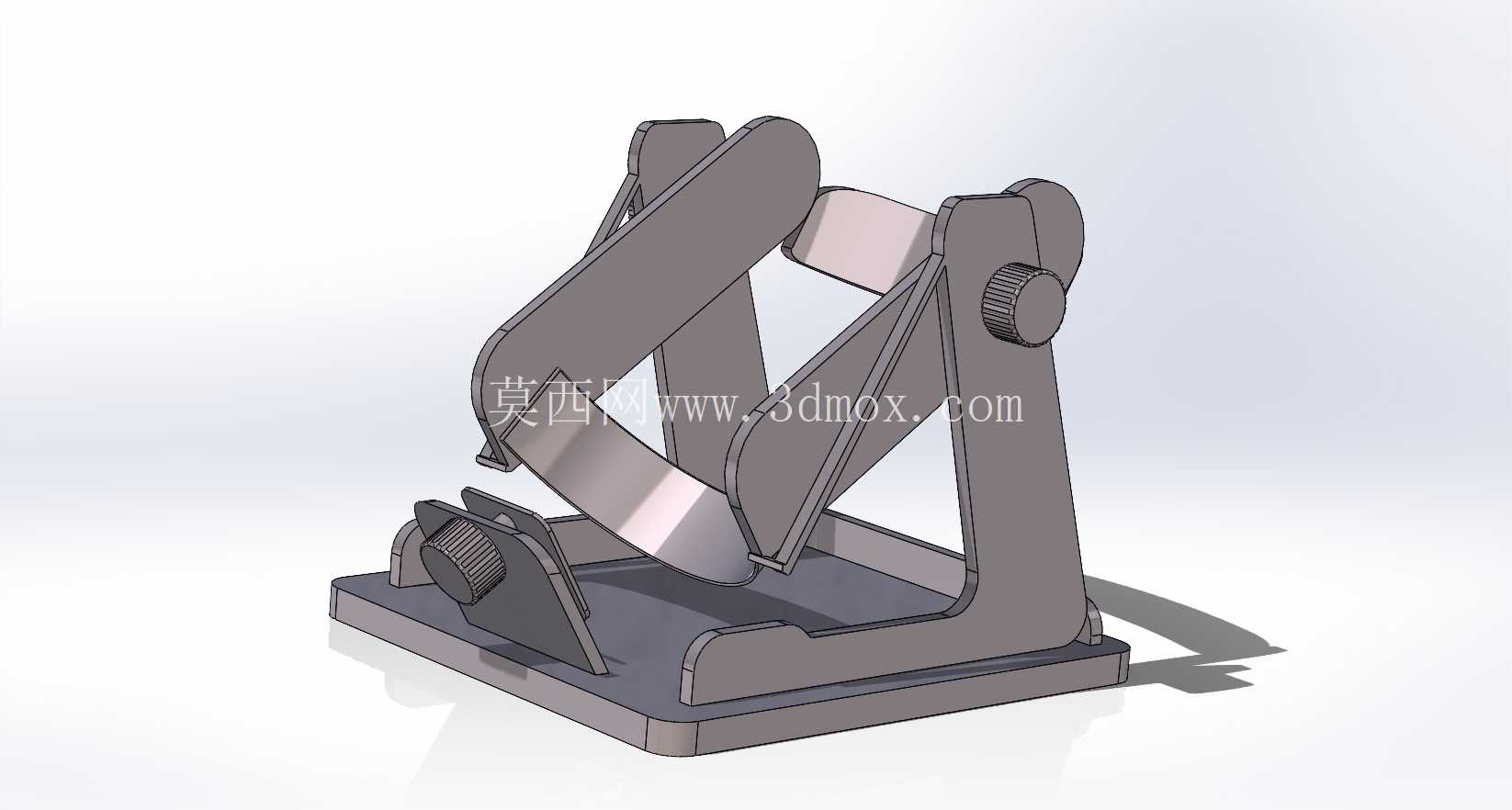

　　从结构受力层面来看，两侧的斜向加强筋将承托面的载荷直接传导至底部基座，避免立板受侧向力出现变形，承托面的弧度经过反复校核，可适配不同外形轮廓的工件，不管是规则的矩形工件、轴类零件，还是带有不规则曲面的小型装配件，都能获得稳定的支撑接触面积，不会出现点接触导致的工件压痕或者支撑失稳。在实际车间应用中，这类可调支撑组件可多组配合使用，针对长度较长的条形工件、异形焊接件，通过调整不同位置支撑组件的高度与角度，可快速搭建出适配工件外形的临时支撑体系，相比传统的定制专用工装，不需要针对每一款工件单独设计制作支撑结构，能大幅缩短小批量多品种生产的工装准备周期，同时减少车间内闲置专用工装的堆放占地。

　　组件的所有外露结构件都做了去毛刺处理，焊接位置打磨平整，表面采用喷塑防锈处理，可适应车间内存在切削液、金属粉尘的工作环境，长期使用不会出现锈蚀掉漆的问题；底部安装孔采用长圆孔设计，安装时可微调组件的固定位置，降低工位安装时的孔位对位精度要求，即使工位平台上的T型槽位置存在小范围偏差，也能顺利完成组件固定。在装配验证环节，整个组件的零件全部采用常规机加工与钣金折弯工艺即可制作，没有复杂的异形曲面加工需求，普通的机加工车间即可完成全套零件的加工制作，零件的互换性强，后期维护时如果出现锁止旋钮磨损、承托条损坏的情况，可直接更换对应备件，不需要整体报废更换组件，能有效降低长期使用的维护成本。
