板材切割手动定位裁切工装结构

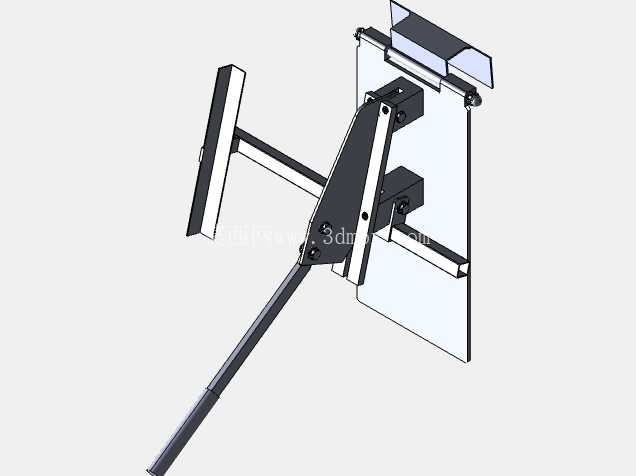

　　这套手动裁切工装主要面向薄板类建材的现场加工作业场景，适配石板、纤维水泥板这类脆性板材的定尺切断工序，在屋面铺装、外墙挂板施工、室内装饰板材裁切的现场作业环节中，能够替代传统的手持划线裁切方式，降低板材裁切过程中的崩边、尺寸偏差问题。从结构功能来看，整套机构分为板材定位夹持、裁切导向、操作施力三个核心模块，后侧的平板基准面作为板材承托定位的基准，上下布置的两组压合条可以在裁切前将待加工板材压紧固定，避免施力过程中板材移位导致的切口歪斜；侧向延伸的T型靠档可以贴合板材侧边，作为裁切尺寸的定位基准，作业时无需重复划线测量，只要将板材侧边抵靠到定位档条上，压合固定后即可完成定位，大幅提升现场批量裁切的尺寸一致性。

　　倾斜布置的施力臂采用杠杆力臂设计，操作人员握持末端手柄施力时，力臂的传动比可以降低手部施加的操作力，长期作业不容易产生肌肉疲劳，施力臂与裁切执行端的连接位置设置了可调锁紧结构，可以根据不同厚度的板材调整裁切行程，避免行程过大导致的刀具损坏或者行程不足切不透板材的问题。设计过程中优先考虑了现场作业的便携性与安装适应性，整套工装没有复杂的传动部件，所有结构件都采用板材折弯与型材拼接的方式加工，不需要高精度的机加工件就可以完成制作，整体重量控制在单人可搬运的范围内，既可以固定在临时工作台面上作为定点裁切工位使用，也可以搭配快速夹钳固定在脚手架、移动式操作架上完成高空作业场景下的现场裁切。

　　安装边界方面，后侧的基准平板预留了四个安装孔位，可以适配M8规格的膨胀螺栓或者快速夹钳固定，固定后整体的横向伸出尺寸不超过400毫米，纵向操作空间预留600毫米即可满足手柄全行程摆动的需求，不会占用过多的作业面空间。导向结构采用了开放式的滑槽设计，裁切过程中执行端沿着固定轨迹移动，不会出现偏摆，相比手持切割机自由裁切的方式，切口直线度可以控制在0.5毫米每米以内，能够满足板材拼接时的缝隙公差要求，减少后续打磨修边的工作量。夹持结构的压合面贴有防滑橡胶垫层，压紧脆性板材时不会造成板面压痕或者局部碎裂，压合的压紧力可以通过前端的调节螺母调整，针对不同硬度的板材可以灵活设置压紧力，避免压力过大夹坏板材或者压力过小导致裁切时窜动。

　　整套结构没有易损的精密部件，日常维护只需要定期清理滑槽内的板材碎屑，在铰接转动位置涂抹少量润滑脂即可长期使用，适合施工现场复杂多尘的作业环境，不需要专门的维护保养条件。在实际作业适配性上，这套工装可以适配最大厚度15毫米的纤维水泥板以及20毫米厚度的天然石板裁切，裁切宽度可以通过调整侧向定位档条的位置在0到300毫米范围内自由调节，能够覆盖常规装饰板材的绝大多数裁切尺寸需求，不需要额外更换配件就可以完成不同规格板材的加工作业。
