带曲面过渡的双色压铸模标准组件

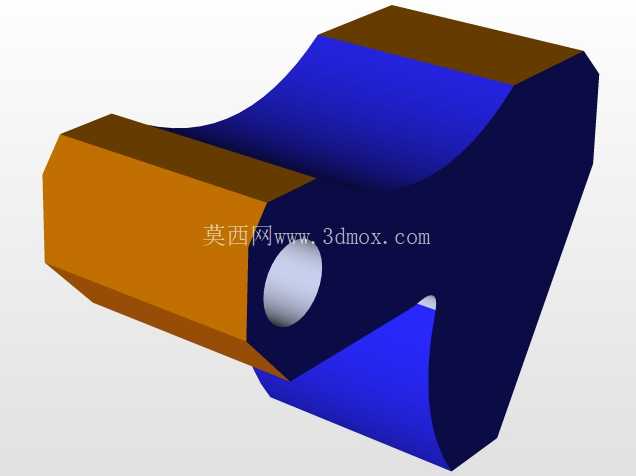

　　该组件属于压铸模具配套的标准结构件，主要应用在中小型铝合金、锌合金压铸件的成型模具中，承担模架局部导向、侧抽芯机构限位或者模腔边缘承压的作用，在汽车零部件压铸、3C产品金属外壳压铸的模具组配场景中十分常见。从结构设计来看，主体采用块式基座搭配弧形过渡面的构型，外侧的橙色凸块为安装定位段，设计有贯穿的光孔，用于穿装固定螺栓，安装时该凸块嵌入模架对应的定位槽内，可限制组件三个方向的自由度，避免合模过程中受侧向压力出现位移。

　　深蓝色的主体段内侧做了内凹的弧形曲面，该曲面并非装饰性结构，而是对应压铸件的外侧成型面轮廓，曲面与相邻直边的衔接处全部做了等半径倒角处理，一方面可以消除加工过程中产生的应力集中，避免模具反复受合模压力、高温金属液冲刷出现边角崩裂，另一方面也能让压铸件成型后对应位置的脱模斜度更均匀，减少顶出时的粘模风险。组件中间的横向通孔为销轴安装位，孔壁与销轴采用H7/g6的间隙配合，既保证销轴转动或滑动时的顺畅度，又不会因间隙过大导致定位偏差，孔口位置同样做了倒角，方便装配时销轴快速导入，也能避免长期使用后孔口出现锐边磨损产生的金属碎屑掉入模腔。

　　设计过程中采用样条线构建弧形曲面，相比多段圆弧拼接的曲面，样条线构建的曲面曲率变化更连续，在数控铣加工时可以减少刀具的频繁换向，提升加工面的光洁度，同时曲面的曲率变化经过校核，保证对应位置的压铸件壁厚均匀，避免成型时因壁厚差过大产生缩孔、冷隔等压铸缺陷。组件的安装边界需要匹配模架的预留槽位，定位凸块的厚度与模架槽深保持一致，装配后组件上表面与模架分型面齐平，不会出现台阶影响合模精度，弧形曲面的最低点距离组件底面的高度经过核算，保证合模时该曲面与动模对应镶件的贴合间隙控制在0.02mm以内，避免金属液窜入缝隙产生飞边。

　　组件的分色设计并非仅为视觉区分，两种颜色分别对应不同的热处理区域，橙色定位段需要更高的结构强度，采用淬火后中温回火的工艺，硬度达到HRC42-47，承受螺栓锁紧力和合模冲击时不易变形，深蓝色成型段需要更好的耐高温冲刷性能，采用氮化处理，表面硬度达到HV800以上，长期接触高温金属液也不会过早出现表面侵蚀、龟裂的问题。在实际模具调试过程中，该组件的更换十分便捷，只需拆下固定螺栓即可快速替换，不需要拆卸整个模架，能大幅减少模具维护的停机时间，适配多数标准模架的安装尺寸，不需要额外做非标改配，在批量压铸生产的模具运维环节能有效降低配件储备成本。
